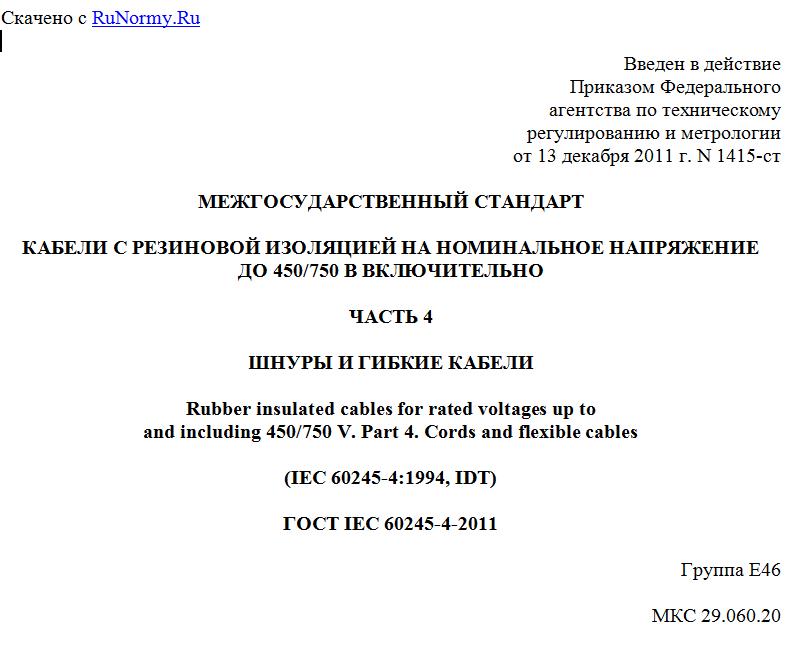

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1415-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
ДО 450/750 В ВКЛЮЧИТЕЛЬНО
ЧАСТЬ 4
ШНУРЫ И ГИБКИЕ КАБЕЛИ
Rubber insulated cables for rated voltages up to
and including 450/750 V. Part 4. Cords and flexible cables
(IEC 60245-4:1994, IDT)
ГОСТ IEC 60245-4-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1415-ст межгосударственный стандарт ГОСТ IEC 60245-4-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60245-4:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 4: Cords and flexible cables (Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 4. Шнуры и гибкие кабели), включая его изменения Amd 1:1997 и Amd 2:2003, которые выделены в тексте слева двойной вертикальной линией.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ МЭК 60245-4-2008.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает требования к шнурам с резиновой изоляцией в оплетке, шнурам с резиновой изоляцией в резиновой или полихлоропреновой или аналогичной синтетической эластомерной оболочке и гибким кабелям на номинальное напряжение до 450/750 В включительно.
Кабели должны соответствовать общим требованиям IEC 60245-1 и конкретным требованиям настоящего стандарта.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60228:1978. Conductors of insulated cables (Токопроводящие жилы изолированных кабелей)
IEC 60245-1:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования)
IEC 60245-2:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 2: Test methods (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний)
&IEC 60245-8:1998. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 8: Cords for applications requiring high flexibility (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 8. Шнуры для областей применения, требующих высокой гибкости)&
IEC 60811-1-1:1993. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section 1: Measurement of thickness and overall dimensions - Tests for determining the mechanical properties (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-1. Методы общего применения. Измерение толщины и наружных размеров. Испытания для определения механических свойств)
IEC 60811-1-2:1985. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Two: Thermal ageing methods (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения)
IEC 60811-1-4:1985. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Four: Tests at low temperature (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-4. Методы общего применения. Испытания при низкой температуре)
IEC 60811-2-1:1998. Insulating and sheathing materials of electric and optical cables - Common test methods - Part 2-1: Methods specific to elastomeric compounds - Ozone resistance, hot set and mineral oil immersion tests (Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных компаундов. Испытания на озоностойкость, тепловую деформацию и маслостойкость).
2. Шнур в оплетке
&Шнур в оплетке должен соответствовать требованиям IEC 60245-8, раздел 5.&
3. Шнур в резиновой оболочке
3.1. Кодовое обозначение: 60245 IEC 53.
3.2. Номинальное напряжение: 300/500 В.
3.3. Конструкция
3.3.1. Токопроводящая жила
Число токопроводящих жил - 2, 3, 4 или 5.
Токопроводящие жилы должны соответствовать требованиям IEC 60228 для жил класса 5. Проволока в жилах может быть луженой или нелуженой.
3.3.2. Сепаратор
&Допускается наложение сепаратора из соответствующего материала на каждую токопроводящую жилу.&
3.3.3. Изоляция
&Изоляция должна быть из резины типа IE4, наложенной на каждую токопроводящую жилу.
Изоляция должна быть наложена методом экструзии.&
Толщина изоляции должна соответствовать указанной в таблице 3 <1>.
--------------------------------
<1> Таблицы 1 и 2 исключены по Изменению N 2:2003 IEC 60245-4:1994.
Таблица 3
Размеры шнура типа 60245 IEC 53
Число и номинальное сечение токопроводящих жил, мм2 Средняя толщина изоляции, мм Средняя толщина оболочки, мм Средний наружный диаметр, мм
мин. макс.
2 x 0,75 0,6 0,8 5,7 7,4
2 x 1,0 0,6 0,9 6,1 8,0
2 x 1,5 0,8 1,0 7,6 9,8
2 x 2,5 0,9 1,1 9,0 11,6
3 x 0,75 0,6 0,9 6,2 8,1
3 x 1,0 0,6 0,9 6,5 8,5
3 x 1,5 0,8 1,0 8,0 10,4
3 x 2,5 0,9 1,1 9,6 12,4
4 x 0,75 0,6 0,9 6,8 8,8
4 x 1,0 0,6 0,9 7,1 9,3
4 x 1,5 0,8 1,1 9,0 11,6
4 x 2,5 0,9 1,2 10,7 13,8
5 x 0,75 0,6 1,0 7,6 9,9
5 x 1,0 0,6 1,0 8,0 10,3
5 x 1,5 0,8 1,1 9,8 12,7
5 x 2,5 0,9 1,3 11,9 15,3
Примечание. Средние наружные размеры рассчитаны в соответствии с [1].
