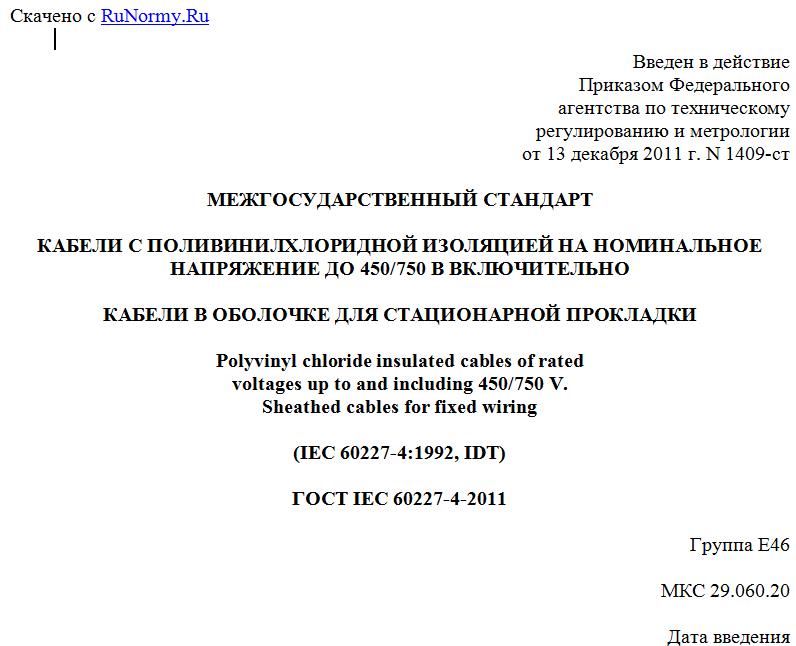

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1409-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ ДО 450/750 В ВКЛЮЧИТЕЛЬНО
КАБЕЛИ В ОБОЛОЧКЕ ДЛЯ СТАЦИОНАРНОЙ ПРОКЛАДКИ
Polyvinyl chloride insulated cables of rated
voltages up to and including 450/750 V.
Sheathed cables for fixed wiring
(IEC 60227-4:1992, IDT)
ГОСТ IEC 60227-4-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1409-ст межгосударственный стандарт ГОСТ IEC 60227-4-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60227-4:1992 Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V - Part 4: Sheathed cables for fixed wiring (Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 4. Кабели в оболочке для стационарной прокладки), включая его изменение Amd 1:1997.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60227-4-2002.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодном указателе "Национальные стандарты", а текст изменений - в ежемесячных информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает технические требования к кабелям в облегченной поливинилхлоридной оболочке для стационарной прокладки на номинальное напряжение 300/500 В.
Кабели должны соответствовать общим требованиям ГОСТ IEC 60227-1 и конкретным требованиям настоящего стандарта.
1.2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60227-1:2007 Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V - Part 1: General requirements (Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования)
IEC 60227-2:2007 Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V - Part 2: Test methods (Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний)
IEC 60228:2004 Conductors of insulated cables (Токопроводящие жилы изолированных кабелей)
IEC 60332-1:1993 Tests on electric cables under fire conditions - Part 1: Test on a single vertical insulated wire or cable (Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного изолированного провода или кабеля)
IEC 60719:1999 Calculation of the lower and upper limits for the average outer dimensions of cables with circular copper conductors and of rated voltages up to and including 450/750 V (Кабели с круглыми медными токопроводящими жилами на номинальное напряжение до 450/750 В включительно. Расчет нижнего и верхнего пределов средних наружных размеров)
IEC 60811-1-1:1985 Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section 1: Measurement of thickness and overall dimensions - Tests for determining the mechanical properties (Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Измерение толщины и наружных размеров. Методы определения механических свойств)
IEC 60811-1-2:1985 Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Two: Thermal ageing methods (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1. Методы общего применения. Раздел 2. Методы теплового старения)
IEC 60811-1-4:1985 Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Four: Tests at low temperature (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1. Методы общего применения. Раздел 4. Испытания при низкой температуре)
IEC 60811-3-1:1985 Common test methods for insulating and sheathing materials of electric cables - Part 3: Methods specific to PVC compounds - Section One: Pressure test at high temperature - Tests for resistance to cracking (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3. Специальные методы испытаний поливинилхлоридных компаундов. Раздел 1. Испытание под давлением при высокой температуре. Испытания на стойкость к растрескиванию)
IEC 60811-3-2:1985 Common test methods for insulating and sheathing materials of electric cables - Part 3: Methods specific to PVC compounds - Section Two: Loss of mass test - Thermal stability test (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3. Специальные методы испытаний поливинилхлоридных компаундов. Раздел 2. Испытание на потерю массы. Испытание на термическую стабильность)
2. Кабель в облегченной поливинилхлоридной оболочке
2.1. Кодовое обозначение
60227 IEC 10.
2.2. Номинальное напряжение
300/500 В.
2.3. Конструкция
2.3.1. Токопроводящая жила
Число жил - 2, 3, 4 или 5.
Токопроводящая жила должна соответствовать требованиям IEC 60228:
- классу 1 - однопроволочная жила,
- классу 2 - многопроволочная жила.
2.3.2. Изоляция
Изоляция токопроводящей жилы должна быть из поливинилхлоридного компаунда типа ПВХ/С, наложенного на каждую жилу.
Толщина изоляции должна соответствовать значениям, указанным в таблице 1. Электрическое сопротивление изоляции должно быть не менее значений, указанных в таблице 1.
Таблица 1
Основные технические характеристики кабеля
типа 60227 IEC 10
Число и номинальное сечение токопроводящих жил, мм2 Класс жилы по IEC 60228 Установленное значение толщины изоляции, мм Ориентировочное значение толщины внутреннего покрытия, мм Установленное значение толщины оболочки, мм Средний наружный диаметр, мм Электрическое сопротивление изоляции на длине 1 км при 70 °C, МОм, не менее
минимальный максимальный
2 x 1,5 1 0,7 0,4 1,2 7,6 10,0 0,0110
2 7,8 10,5 0,0100
2 x 2,5 1 0,8 8,6 11,5
2 9,0 12,0 0,0090
2 x 4,0 1 9,6 12,5 0,0085
2 10,0 13,0 0,0077
2 x 6,0 1 10,5 13,5 0,0070
2 11,0 14,0 0,0065
2 x 10,0 1 1,0 0,6 1,4 13,0 16,5 0,0070
2 13,5 17,5 0,0065
2 x 16,0 15,5 20,0 0,0052
2 x 25,0 1,2 0,8 18,5 24,0 0,0050
2 x 35,0 1,0 1,6 21,0 27,5 0,0044
3 x 1,5 1 0,7 0,4 1,2 8,0 10,5 0,0110
2 8,2 11,0 0,0100
3 x 2,5 1 0,8 9,2 12,0
2 9,4 12,5 0,0090
3 x 4,0 1 10,0 13,0 0,0085
2 10,5 13,5 0,0077
3 x 6,0 1 1,4 11,5 14,5 0,0070
2 12,0 15,5 0,0065
3 x 10,0 1 1,0 0,6 14,0 17,5 0,0070
2 14,5 19,0 0,0065
