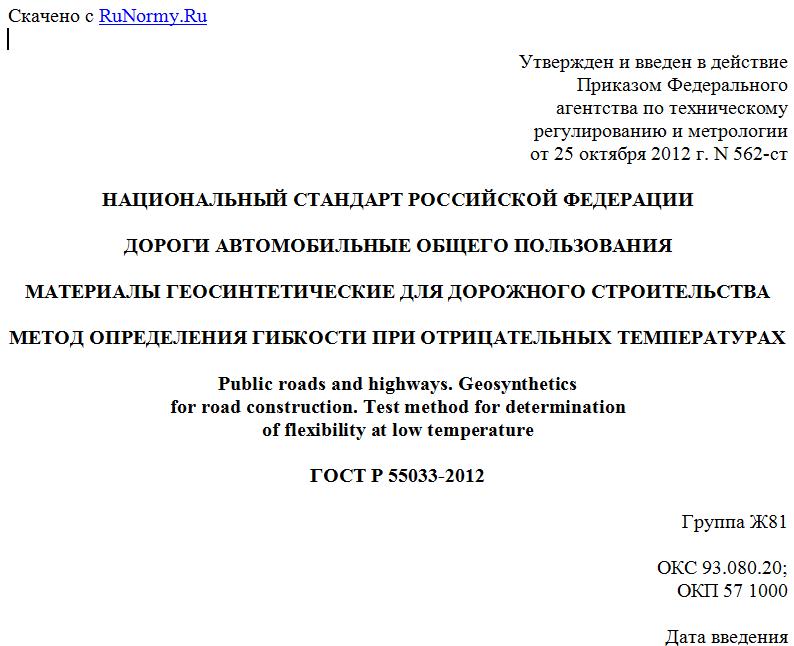

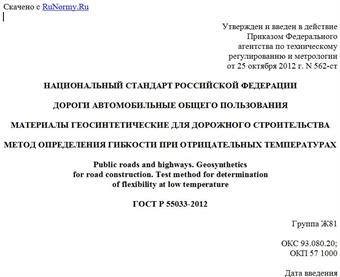

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 октября 2012 г. N 562-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МАТЕРИАЛЫ ГЕОСИНТЕТИЧЕСКИЕ ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА
МЕТОД ОПРЕДЕЛЕНИЯ ГИБКОСТИ ПРИ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУРАХ
Public roads and highways. Geosynthetics
for road construction. Test method for determination
of flexibility at low temperature
ГОСТ Р 55033-2012
Группа Ж81
ОКС 93.080.20;
ОКП 57 1000
Дата введения
1 апреля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК") совместно с Обществом с ограниченной ответственностью "Мегатех инжиниринг" (ООО "Мегатех инжиниринг").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2012 г. N 562-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на геосинтетические материалы, применяемые при строительстве автомобильных дорог и сооружений на них, и устанавливает метод определения гибкости геосинтетических материалов при отрицательных температурах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008. Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р 55028-2012. Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Классификация, термины и определения
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования к безопасности
ГОСТ 12.4.068-79. Система стандартов безопасности труда. Средства индивидуальной защиты дерматологические. Классификация и общие требования
ГОСТ 12.4.131-83. Халаты женские. Технические условия
ГОСТ 12.4.132-83. Халаты мужские. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55028, а также следующие термины с соответствующими определениями:
3.1. Образец для испытаний: образец материала определенных размеров, вырезанный из пробы материала.
3.2. Проба материала: представительная часть изделия (материала), предназначенная для изготовления образцов для испытаний, результаты которых будут распространены на конкретную единицу материала (партию, серию).
3.3. Поперечное направление: направление в плоскости полотна материала, перпендикулярное направлению его изготовления.
3.4. Продольное направление: направление в плоскости полотна материала, параллельное направлению его изготовления.
3.5. Упаковочная единица: отдельно упакованная единица геосинтетического материала, подготовленного к отправке потребителю.
4. Требования к средствам измерений,
вспомогательным устройствам, материалам, реактивам
4.1. При выполнении измерений применяют следующие средства измерений, вспомогательные устройства и реактивы:
- измерительные металлические линейки по ГОСТ 427 с диапазоном измерений от 0 до 1000 мм;
- морозильные или климатические камеры (далее - камера), поддерживающие температуру минус 40 °C, с точностью поддержания температуры не ниже 2 °C;
- устройство отсчета времени с секундомером, встроенное в камеру, или отдельные часы с секундомером с погрешностью не более +/- 2 мин/сут;
- цилиндрический испытательный стержень длиной не менее 220 мм (далее - испытательный стержень), изготовленный из древесины твердых пород, пластмассы или иного материала низкой теплопроводности, радиусом R, величина которого устанавливается в соответствующих нормативных документах на конкретные виды материала в зависимости от условий его применения и физических свойств и выбирается из следующего ряда: 5, 10, 15, 20, 25 мм и далее с интервалом 5 мм. Радиус испытательного стержня должен быть выдержан с допуском +/- 2%.
5. Метод измерений
Определение гибкости геосинтетических материалов производится методом изгибания охлажденного до заданной температуры материала с использованием испытательного стержня в качестве шаблона с последующей визуальной оценкой состояния материала на предмет отсутствия появления каких-либо дефектов, связанных с таким изгибом.
При подтверждении соответствия материала техническим требованиям, установленным соответствующим нормативным документом, заданная температура испытаний устанавливается в соответствии с этим нормативным документом. В остальных случаях испытания материала проводятся при температурах минус 10 °C, минус 20 °C, минус 30 °C и минус 40 °C. Наиболее низкая температура из этого ряда, при которой при оценке результатов испытания материала выполняются все требования, указанные в разделе 10, считается минимальной температурой, при которой материал выдерживает испытания при заданном радиусе испытательного стержня.
6. Требования безопасности и охраны окружающей среды
При работе с геосинтетическими материалами используют защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246. При работе с материалами, содержащими стекловолокно, дополнительно используют защитные дерматологические средства от пыли по ГОСТ 12.4.068.
При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.
Испытанный материал утилизируют в качестве твердых строительных отходов, соответствующих классу опасности не выше IV по ГОСТ 12.1.007, если иное не указано изготовителем материала на его упаковке или в сопроводительных документах.
7. Требования к условиям измерений
При выполнении измерений соблюдают следующие условия для помещений, в которых хранятся и испытываются образцы:
- температура (20 +/- 2) °C;
- относительная влажность не более (65 +/- 5)%.
При выполнении измерений должно быть исключено прямое воздействие солнечных лучей и нагревательных приборов на материал.
8. Подготовка к выполнению измерений
8.1. При подготовке к выполнению измерений проводят следующие работы:
- отбор проб;
- подготовку образцов;
- подготовку и настройку оборудования к измерениям.
8.2. Отбор проб
Объем выборки устанавливают в соответствии с таблицей 1.
Таблица 1
Объем выборки образцов для проведения испытаний
----------------------------------T---------------------------------------¬
¦Количество материала в партии, м2¦Число упаковочных единиц в выборке, шт.¦
+---------------------------------+---------------------------------------+
¦ До 5000 ¦ 3 ¦
+---------------------------------+---------------------------------------+
¦ Свыше 5000 ¦ 3 и дополнительно 1 от каждых ¦
