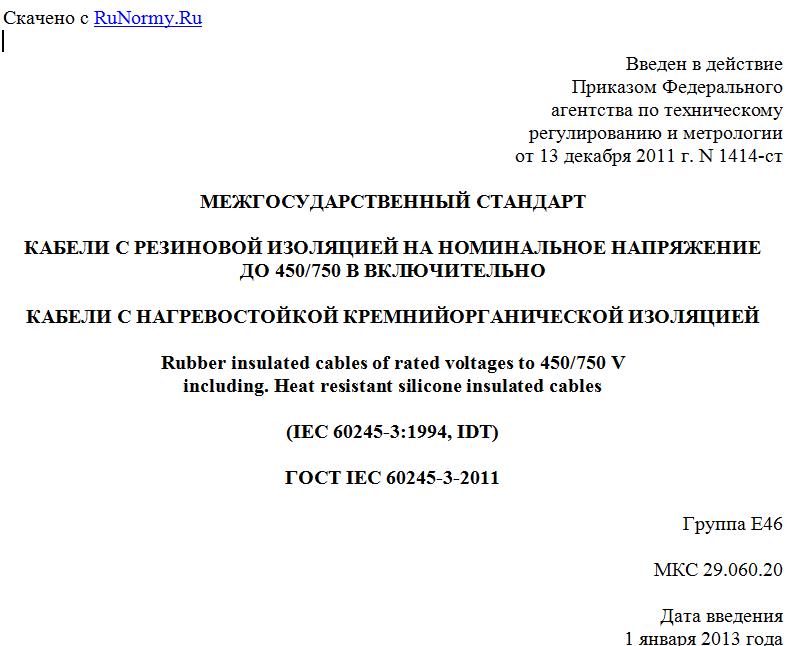

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1414-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
ДО 450/750 В ВКЛЮЧИТЕЛЬНО
КАБЕЛИ С НАГРЕВОСТОЙКОЙ КРЕМНИЙОРГАНИЧЕСКОЙ ИЗОЛЯЦИЕЙ
Rubber insulated cables of rated voltages to 450/750 V
including. Heat resistant silicone insulated cables
(IEC 60245-3:1994, IDT)
ГОСТ IEC 60245-3-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2011 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1414-ст межгосударственный стандарт ГОСТ IEC 60245-3-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60245-3:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 3: Heat resistant silicone insulated cables (Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 3. Кабели с нагревостойкой кремнийорганической изоляцией), включая его изменение Amd 1:1997.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60245-3-97
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1. Общие положения
1.1 Область применения
Настоящий стандарт содержит технические требования к кабелям с изоляцией из кремнийорганической резины на номинальное напряжение 300/500 В.
Кабели должны соответствовать общим требованиям IEC 60245-1 и конкретным требованиям настоящего стандарта.
1.2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
IEC 60228:1978 Conductors of insulated cables (Токопроводящие жилы изолированных кабелей)
IEC 60245-1:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования)
IEC 60245-2:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 2: Test methods (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний)
IEC 60811-1-1:1993 Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section 1: Measurement of thickness and overall dimensions - Tests for determining the mechanical properties (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-1. Методы общего применения. Измерение толщины и наружных размеров. Испытания для определения механических свойств)
IEC 60811-1-2:1985 Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Two: Thermal ageing methods (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения)
IEC 60811-2-1:1998 Insulating and sheathing materials of electric and optical cables - Common test methods - Part 2-1: Methods specific to elastomeric compounds - Ozone resistance, hot set and mineral oil immersion tests (Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных компаундов. Испытания на озоностойкость, тепловую деформацию и маслостойкость)
2. Кабель с нагревостойкой кремнийорганической изоляцией с допустимой температурой на жиле 180 °C
2.1 Кодовое обозначение
60245 IEC 03.
2.2 Номинальное напряжение
300/500 В.
2.3 Конструкция
2.3.1 Токопроводящая жила
Число жил - одна.
Токопроводящая жила должна соответствовать требованиям IEC 60228 для жил класса 5.
Проволоки жилы могут быть без покрытия или лужеными оловом, или с другим металлическим покрытием, например из серебра.
2.3.2 Сепаратор
Наложение на токопроводящую жилу сепаратора из соответствующего материала не обязательно, в том числе для жил с проволоками без покрытия из олова или другого металла.
2.3.3 Изоляция
Изоляция должна быть из кремнийорганической резины типа IE 2, наложенной на токопроводящую жилу методом экструзии одним слоем.
Толщина изоляции должна соответствовать значениям, указанным в таблице 1.
Таблица 1
Размеры кабеля типа 60245 IEC 03
В миллиметрах
Номинальное сечение токопроводящей жилы, мм2 Средняя толщина изоляции, не менее Средний наружный диаметр
мин. макс.
0,50 0,6 2,6 3,3
0,75 0,6 2,8 3,5
1,00 0,6 2,9 3,7
1,50 0,7 3,4 4,2
2,50 0,8 4,0 5,0
4 0,8 4,5 5,6
6 0,8 5,0 6,2
10 1,0 6,2 7,8
16 1,0 7,3 9,1
2.3.4 Наружная оплетка
На изолированную жилу должна быть наложена пропитанная оплетка из нитей стекловолокна, соответствующая требованиям 5.4.2 IEC 60245-1.
2.3.5 Наружный диаметр
Средний наружный диаметр должен быть в пределах, указанных в таблице 1.
2.4. Испытания
Соответствие требованиям 2.3 должно быть проверено внешним осмотром и испытаниями, указанными в таблице 2.
Таблица 2
Испытания кабеля типа 60245 IEC 03
Испытание Категория испытания Стандарт на метод испытания
Обозначение Номер пункта, раздела
1 Электрические испытания
