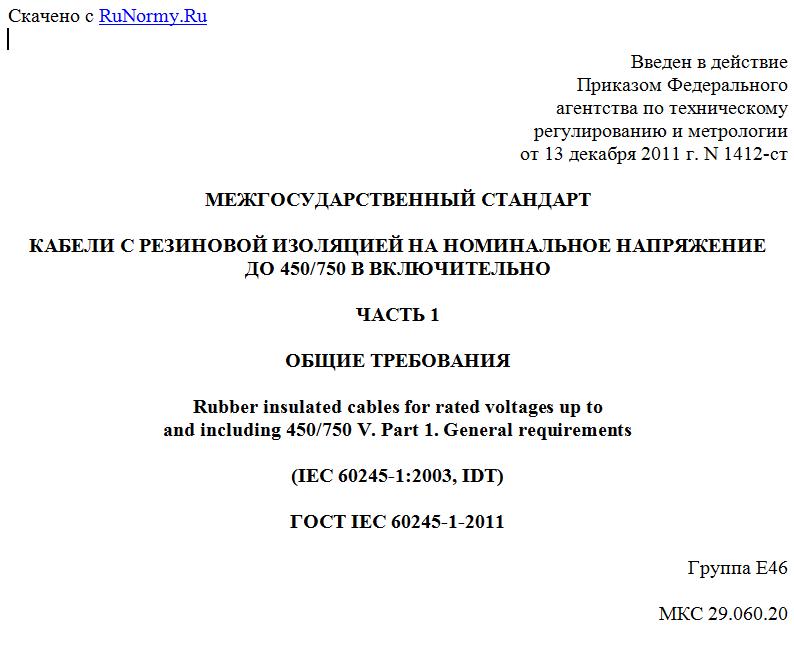

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1412-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
ДО 450/750 В ВКЛЮЧИТЕЛЬНО
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ
Rubber insulated cables for rated voltages up to
and including 450/750 V. Part 1. General requirements
(IEC 60245-1:2003, IDT)
ГОСТ IEC 60245-1-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1412-ст межгосударственный стандарт ГОСТ IEC 60245-1-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60245-1:2003. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements (Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования), включая его изменение Amd 1:2007, которое выделено в тексте слева двойной вертикальной линией.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60245-1-2009.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения
Настоящий стандарт распространяется на кабели стационарной и нестационарной прокладки с изоляцией и оболочкой на основе вулканизированной резины или без оболочки на номинальное напряжение до 450/750 В включительно, применяемые в силовых установках на номинальное напряжение не более 450/750 В переменного тока.
Примечание. Для некоторых типов гибких кабелей используется термин "шнур".
Требования к конкретным типам кабелей установлены в IEC 60245-3 - IEC 60245-8. Кодовое обозначение этих типов кабелей приведено в Приложении A.
Методы испытаний - по IEC 60245-2, IEC 60332-1-2 и соответствующим частям IEC 60811.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60173:1964. Colours of the cores of flexible cables and cords (Расцветка изолированных жил гибких кабелей и шнуров)
IEC 60228:1978. Conductors of insulated cables (Токопроводящие жилы изолированных кабелей)
IEC 60245-2:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 2: Test methods (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний)
IEC 60245-3:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 3: Heat resistant silicone insulated cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 3. Кабели с нагревостойкой кремнийорганической изоляцией)
IEC 60245-4:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 4: Cords and flexible cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 4. Шнуры и гибкие кабели)
IEC 60245-5:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 5: Lift cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 5. Лифтовые кабели)
IEC 60245-6:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 6: Arc welding electrode cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 6. Кабели для электродной дуговой сварки)
IEC 60245-7:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 7: Heat resistant ethylene-vinyl acetate rubber insulated cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 7. Кабели с нагревостойкой этиленвинилацетатной резиновой изоляцией)
IEC 60245-8:1998. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 8: Cords for applications requiring high flexibility (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 8. Шнуры для областей применения, требующих высокой гибкости)
IEC 60332-1-2:2004. Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов)
IEC 60811-1-1:1993. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section 1: Measurement of thickness and overall dimensions - Tests for determining the mechanical properties (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-1. Методы общего применения. Измерение толщины и наружных размеров. Испытания для определения механических свойств)
IEC 60811-1-2:1985. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Two: Thermal ageing methods (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения)
IEC 60811-1-4:1985. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Four: Tests at low temperature (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-4. Методы общего применения. Испытания при низкой температуре)
IEC 60811-2-1:1998. Insulating and sheathing materials of electric and optical cables - Common test methods - Part 2-1: Methods specific to elastomeric compounds - Ozone resistance, hot set and mineral oil immersion tests (Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных компаундов. Испытания на озоностойкость, тепловую деформацию и маслостойкость)
IEC 60811-3-1:1985. Common test methods for insulating and sheathing materials of electric cables - Part 3: Methods specific to PVC compounds - Section One: Pressure test at high temperature - Tests for resistance to cracking (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3-1. Специальные методы испытаний поливинилхлоридных композиций. Испытание под давлением при высокой температуре. Испытания на стойкость к растрескиванию)
&IEC 62440:2008. Electric cables with a rated voltage not exceeding 450/750 V - Guide to use (Электрические кабели. Указания по применению кабелей на номинальное напряжение не более 450/750 В)&.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Определения, относящиеся к материалам изоляции и оболочки
2.1.1. Тип компаунда (type of compound): категория, к которой относят компаунд в зависимости от его свойств, определяемых специальными испытаниями.
Примечание. Обозначение типа лишь косвенно связано с составом компаунда.
2.1.2. Резиновый компаунд (rubber compound): комбинация материалов на основе натурального каучука и/или синтетического эластомера, подобранных по составу и в соответствующих пропорциях, подвергнутых тепловой обработке и вулканизации.
Примечание. Вулканизация - окончательная обработка, проводимая после наложения изоляции и/или оболочки и предназначенная для обеспечения сшивания эластомера.
2.1.3. Полихлоропреновый компаунд (PCP) или другой аналогичный синтетический эластомер [polychloroprene compound (PCP) or other equivalent synthetic elastomer]: вулканизированный компаунд, в котором эластомером является полихлоропрен или другой аналогичный синтетический эластомер, придающий компаунду свойства, аналогичные свойствам полихлоропренового компаунда.
2.1.4. Этиленвинилацетатный резиновый компаунд (EVA) или другой аналогичный синтетический эластомер [ethylene-vinyl acetate rubber compound (EVA) or other equivalent synthetic elastomer]: сшитый компаунд, в котором эластомером является этиленвинилацетат или другой аналогичный синтетический эластомер, придающий компаунду свойства, аналогичные свойствам этиленвинилацетатного компаунда.
2.1.5. Этиленпропиленовый резиновый компаунд (EPR) или другой аналогичный синтетический эластомер [ethylene-propylene rubber compound (EPR) or equivalent synthetic elastomer]: сшитый компаунд, в котором эластомером является этиленпропилен или другой аналогичный синтетический эластомер, придающий компаунду свойства, аналогичные свойствам этиленпропиленового компаунда.
2.1.6. Сшитый поливинилхлорид (XLPVC) [cross-linked polyvinyl chloride (XLPVC)]: комбинация материалов на основе поливинилхлорида, подобранных по
