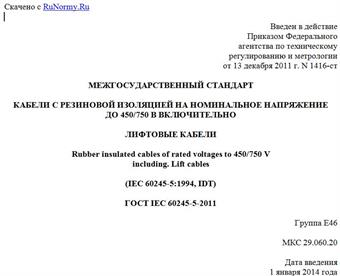

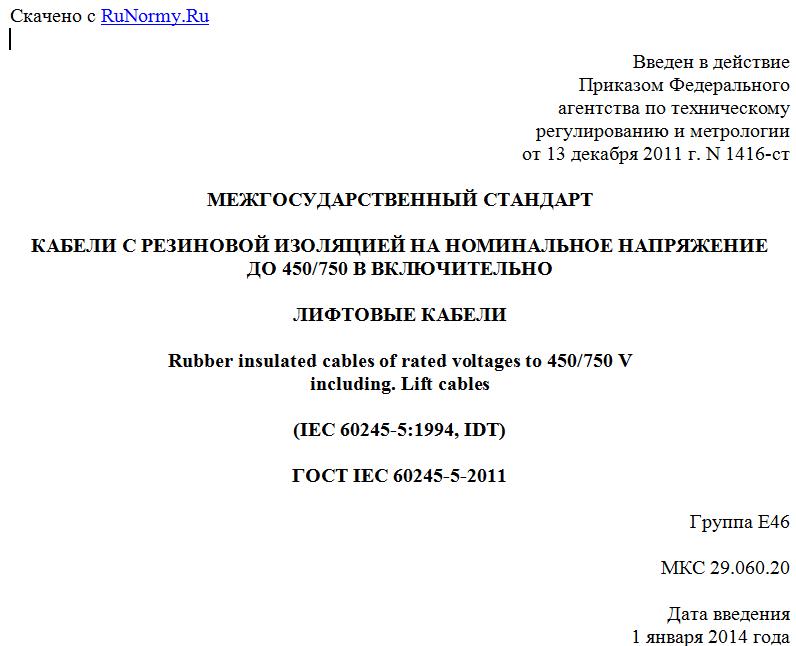

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1416-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
ДО 450/750 В ВКЛЮЧИТЕЛЬНО
ЛИФТОВЫЕ КАБЕЛИ
Rubber insulated cables of rated voltages to 450/750 V
including. Lift cables
(IEC 60245-5:1994, IDT)
ГОСТ IEC 60245-5-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1416-ст межгосударственный стандарт ГОСТ IEC 60245-5-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60245-5:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 5: Lift cables (Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 5. Лифтовые кабели).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 245-5-97.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения
Настоящий стандарт содержит технические требования к лифтовым кабелям с резиновой изоляцией на номинальное напряжение 300/500 В.
Кабели должны соответствовать общим требованиям IEC 60245-1 и конкретным требованиям настоящего стандарта.
1.2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
IEC 60228:1978. Conductors of insulated cables (Токопроводящие жилы изолированных кабелей)
IEC 60245-1:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования)
IEC 60245-2:1994. Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 2: Test methods (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний)
IEC 60811-1-1:1993. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section 1: Measurement of thickness and overall dimensions - Tests for determining the mechanical properties (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-1. Методы общего применения. Измерение толщины и наружных размеров. Испытания для определения механических свойств)
IEC 60811-1-2:1985. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Two: Thermal ageing methods (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения)
IEC 60811-2-1:1998. Insulating and sheathing materials of electric and optical cables - Common test methods - Part 2-1: Methods specific to elastomeric compounds - Ozone resistance, hot set and mineral oil immersion tests (Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных компаундов. Испытания на озоностойкость, тепловую деформацию и маслостойкость).
2. Лифтовые кабели в оплетке, в резиновой
или полихлоропреновой или аналогичной
синтетической эластомерной оболочке
для нормальных условий эксплуатации <*>
--------------------------------
<*> Стандарты на кабели для высокоскоростных лифтов и лифтов высотных зданий находятся в стадии рассмотрения.
2.1. Кодовое обозначение
Лифтовый кабель в оплетке 60245 IEC 70
Лифтовый кабель в резиновой оболочке 60245 IEC 74
Лифтовый кабель в полихлоропреновой или аналогичной
синтетической эластомерной оболочке 60245 IEC 75
2.2. Номинальное напряжение
300/500 В.
2.3. Конструкция
2.3.1. Токопроводящая жила
Число жил - 6, 9, 12, 18, 24 или 30 <**>
--------------------------------
<**> Допускается конструкция кабеля с другим числом изолированных жил, в том числе с большим числом, чем указано в приведенном ряду.
Токопроводящие жилы должны соответствовать требованиям IEC 60228 для жил класса 5, за исключением того, что значения максимального электрического сопротивления токопроводящих жил при 20 °C должны быть увеличены на 5%. Проволоки жилы могут быть лужеными или нелужеными.
2.3.2. Сепаратор
Допускается наложение сепаратора из соответствующего материала на каждую токопроводящую жилу (см. также требования 5.1.3 IEC 60245-1).
2.3.3. Изоляция
Изоляция должна быть из резины типа IE1, наложенной на токопроводящую жилу методом экструзии. Толщина изоляции должна соответствовать значениям, указанным в таблице 1, графа 2.
Таблица 1
Размеры кабелей типов 60245 IEC 70,
60245 IEC 74, 60245 IEC 75
В миллиметрах
Число и номинальное сечение токопроводящих жил <*>, мм2 Средняя толщина изоляции <**>, не менее Средняя толщина оболочки, не менее
(6 x 0,75) 0,8 1,5
6 x 1,0 0,8 1,5
(9 x 0,75) 0,8 2,0
9 x 1,0 0,8 2,0
(12 x 0,75) 0,8 2,0
12 x 1,0 0,8 2,0
(18 x 0,75) 0,8 2,0
18 x 1,0 0,8 2,0
(24 x 0,75) 0,8 2,5
24 x 1,0 0,8 2,5
(30 x 0,75) 0,8 2,5
30 x 1,0 0,8 2,5
<*> Значения, указанные в скобках, - непредпочтительные. <**> Толщина изоляции жил сечением 0,75 мм2 может быть снижена до 0,6 мм, если изолированные жилы имеют текстильную оплетку или равноценное защитное покрытие.
2.3.4. Защитное покрытие поверх изолированной жилы
