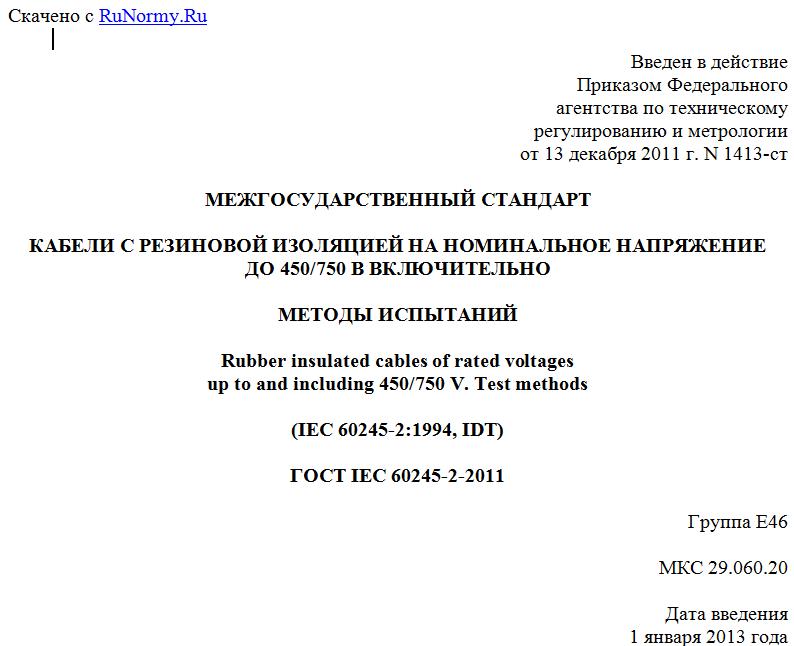

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
ДО 450/750 В ВКЛЮЧИТЕЛЬНО
МЕТОДЫ ИСПЫТАНИЙ
Rubber insulated cables of rated voltages
up to and including 450/750 V. Test methods
(IEC 60245-2:1994, IDT)
ГОСТ IEC 60245-2-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 22 декабря 2011 г. N 48).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1413-ст межгосударственный стандарт ГОСТ IEC 60245-2-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60245-2:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 2: Test methods (Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 2. Методы испытаний), включая его изменения Amd 1:1997 и Amd 2:1997.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60245-2-2002.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает методы испытаний кабелей стационарной и нестационарной прокладки с изоляцией и оболочкой из резины или без оболочки на номинальное напряжение до 450/750 В включ., применяемые в IEC 60245-3, IEC 60245-4 и других стандартах этой серии.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
IEC 60245-1:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 1: General requirements (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования)
IEC 60245-3:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 3: Heat resistant silicone insulated cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели с нагревостойкой кремнийорганической изоляцией)
IEC 60245-4:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 4: Cords and flexible cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Шнуры и гибкие кабели)
IEC 60245-8:1998 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 8: Cords for applications requiring high flexibility (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 8. Шнуры для областей применения, требующих высокой гибкости)
IEC 60332-1:1993 Tests on electric cables under fire conditions - Part 1: Test on a single vertical insulated wire or cable (Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного изолированного провода или кабеля)
IEC 60811-1-1:1993 Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section 1: Measurement of thickness and overall dimensions - Tests for determining the mechanical properties (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-1. Методы общего применения. Измерение толщины и наружных размеров. Испытания для определения механических свойств)
ISO 1302:1992 Technical drawings - Method of indicating surface texture (Чертежи технические. Метод обозначения шероховатости поверхности).
1.3. Классификация испытаний по периодичности их проведения
В соответствии с подразделом 2.2 IEC 60245-1 нормируемые испытания являются типовыми (T) и/или испытаниями на образцах (S).
Символы T и S используют в соответствующих стандартах на конкретные кабели (IEC 60245-3, IEC 60245-4 и т.д.).
1.4. Отбор образцов
Если маркировочный знак выполнен тиснением по изоляции или оболочке, образцы для испытания отбирают так, чтобы они имели маркировочный знак.
Если не указано иное, для многожильных кабелей, за исключением испытания по 1.9, испытывают не более трех изолированных жил (по возможности разной расцветки).
1.5. Предварительное кондиционирование
Все испытания проводят не менее чем через 16 ч после наложения изоляции или оболочки.
1.6. Температура испытания
Если не указано иное, испытания проводят при температуре окружающей среды.
1.7. Испытательное напряжение
Если не указано иное, испытательное напряжение должно быть переменного тока частотой 49 - 61 Гц, приблизительно синусоидальной формы волны, при этом отношение пикового значения к среднеквадратичному равно с отклонением +/- 7%. Нормируемые значения напряжения являются среднеквадратичными.
1.8. Проверка прочности расцветки и маркировки
Проверку соответствия этому требованию проводят путем десятикратной легкой протирки маркировочного товарного знака или названия изготовителя, или поверхности окрашенных изолированных жил, или цифр влажной ватой или тканью.
1.9. Измерение толщины изоляции
1.9.1. Проведение испытания
Толщину изоляции измеряют в соответствии с подразделом 8.1 IEC 60811-1-1.
Из трех мест кабеля, отстоящих друг от друга не менее чем на 1 м, отбирают по одному образцу.
Проверку проводят на каждой изолированной жиле кабеля, имеющего пять и менее жил, и на любых пяти изолированных жилах кабеля, имеющего более пяти жил.
Если удаление токопроводящей жилы затруднено, ее вытягивают в разрывной машине, или отрезок изолированной жилы выдерживают в ртути до тех пор, пока изоляция не будет отделяться от жилы.
1.9.2. Оценка результатов
Среднее арифметическое значение результатов (в миллиметрах) 18 измерений, полученных на трех отрезках изоляции каждой изолированной жилы, подсчитывают до двух десятичных знаков и округляют, как указано ниже; это значение принимают за среднее значение толщины изоляции.
Если при расчете второй десятичный знак равен или более 5, первый десятичный знак округляют до следующей/предыдущей цифры, например значение 1,75 округляют до 1,8, а 1,74 - до 1,7.
Наименьшее из всех полученных значений принимают за минимальную толщину изоляции в любом месте.
Это испытание можно совмещать с любыми другими измерениями толщины, например с приведенными в пункте 5.2.4 IEC 60245-1.
1.10. Измерение толщины оболочки
1.10.1. Проведение испытания
Толщину оболочки измеряют в соответствии с подразделом 8.2 IEC 60811-1-1.
Из трех мест кабеля, отстоящих друг от друга не менее чем на 1 м, отбирают по одному образцу.
1.10.2. Оценка результатов
Среднее арифметическое значение (в миллиметрах) результатов, полученных на трех отрезках оболочки, подсчитывают до двух десятичных знаков и округляют, как указано в 1.9.2; это значение принимают за среднее значение толщины оболочки.
Наименьшее из всех полученных значений принимают за минимальную толщину оболочки в любом месте.
