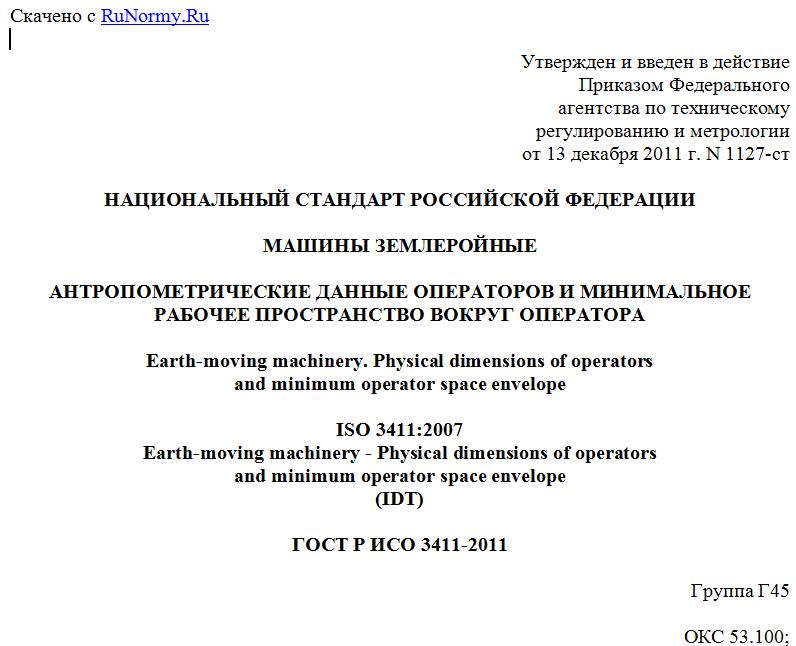

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1127-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
АНТРОПОМЕТРИЧЕСКИЕ ДАННЫЕ ОПЕРАТОРОВ И МИНИМАЛЬНОЕ
РАБОЧЕЕ ПРОСТРАНСТВО ВОКРУГ ОПЕРАТОРА
Earth-moving machinery. Physical dimensions of operators
and minimum operator space envelope
ISO 3411:2007
Earth-moving machinery - Physical dimensions of operators
and minimum operator space envelope
(IDT)
ГОСТ Р ИСО 3411-2011
Группа Г45
ОКС 53.100;
ОКП 48 1200
48 1300
48 1400
48 3570
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Центральный научно-испытательный полигон строительных и дорожных машин" (ОАО "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1127-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3411:2007 "Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора" (ISO 3411:2007 "Earth-moving machinery - Physical dimensions of operators and minimum operator space envelope").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р ИСО 3411-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт определяет антропометрические данные операторов землеройных машин и границы нормированного минимального рабочего пространства, ограниченного конструкциями, ограждающими оператора. Стандарт распространяется на землеройные машины по ИСО 6165.
Стандарт не распространяется на машины, изготовленные до даты публикации настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 5353:1995. Машины землеройные, тракторы и машины для сельского и лесного хозяйства. Контрольная точка сиденья (ISO 5353:1995, Earth-moving machinery, and tractors and machinery for agriculture and forestry - Seat index point)
ИСО 6165:2006. Машины землеройные. Основные типы. Идентификация, термины и определения (ISO 6165:2006, Earth-moving machinery - Basic types - Identification and terms and definitions)
ИСО 11112:1995. Машины землеройные. Сиденье водителя. Размеры и требования (ISO 11112:1995, Earth-moving machinery - Operator's seat - Dimensions and requirements).
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Оператор низкого роста (small operator): оператор, который по размерам относится приблизительно к 5% общего количества операторов землеройных машин в разных регионах и имеет антропометрические данные меньше рассматриваемых значений.
3.2. Оператор среднего роста (medium operator): оператор, который по размерам относится приблизительно к 50% общего количества операторов землеройных машин в разных регионах и имеет антропометрические данные меньше рассматриваемых значений, а оставшаяся часть операторов имеет антропометрические данные больше рассматриваемых значений.
3.3. Оператор высокого роста (large operator): оператор, который по размерам относится приблизительно к 5% общего количества операторов землеройных машин в разных регионах и имеет антропометрические данные больше рассматриваемых значений.
3.4. Рабочая осанка (working posture): осанка, которую оператор принимает во время работы.
3.5. Прямая осанка (erect posture): вертикальная осанка в положении стоя или сидя при отсутствии спинки.
4. Антропометрические данные оператора
Антропометрические данные оператора в положении стоя или сидя приведены на рисунках 1 и 2. Расстояния между суставами тела оператора приведены на рисунке 3. В эти значения включен допуск 25 мм на высоту каблука или подошвы обуви. Влияние других составляющих одежды незначительно и не включается в эти размеры.
---------T-----------------------------------------T----------------------¬
¦Условное¦ Параметры оператора ¦ Рост, мм ¦
¦обозна- ¦ +------T-------T-------+
¦чение ¦ ¦Низкий¦Средний¦Высокий¦
+--------+-----------------------------------------+------+-------+-------+
¦ 1A ¦ Рост (с обувью) <a> ¦ 1550 ¦ 1730 ¦ 1905 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 1B ¦ Размах рук <c> ¦ 1585 ¦ 1765 ¦ 1942 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 1C ¦ Размах рук (согнутых в локтях) <c> ¦ 850 ¦ 958 ¦ 1060 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 1D ¦ Ширина головы <b> ¦ 140 ¦ 151 ¦ 163 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 1E ¦ Ширина ноги (с обувью) ¦ 95 ¦ 125 ¦ 139 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 2A ¦ Предел досягаемости над головой ¦ 1900 ¦ 2118 ¦ 2325 ¦
¦ ¦(по кончикам пальцев) <c> ¦ ¦ ¦ ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 2B ¦ Длина головы ¦ 170 ¦ 194 ¦ 210 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 2C ¦ Удаленность глазного дна по отношению ¦ 170 ¦ 194 ¦ 210 ¦
¦ ¦к вертикали ¦ ¦ ¦ ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 2D ¦ Толщина грудной клетки <c> ¦ 210 ¦ 247 ¦ 280 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 2E ¦ Толщина брюшной полости <c> ¦ 210 ¦ 257 ¦ 300 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ 2F ¦ Длина стопы (с обувью) ¦ 250 ¦ 276 ¦ 311 ¦
+--------+-----------------------------------------+------+-------+-------+
¦ <a> Прибавить 50 мм на защитную каску, если требуется. ¦
¦ <b> Размеры для ширины головы даны без учета ушей. ¦
¦ <c> Размеры были определены пропорционально росту. ¦
¦ ¦
¦ Примечание. Цифры, приведенные в таблице, получены путем обобщения¦
¦антропометрических данных операторов в разных регионах. Низкий - это¦
¦примерно 5-й перцентиль измерений, средний - это примерно 50-й перцентиль¦
¦измерений, высокий - это примерно 95-й перцентиль измерений. Масса¦
¦оператора низкого роста - 51,9 кг, среднего роста - 74,4 кг, оператора¦
¦высокого роста - 114,1 кг. ¦
L--------------------------------------------------------------------------
Рисунок 1. Антропометрические данные оператора
в положении стоя
