"ГОСТ Р 54865-2011. Национальный стандарт Российской Федерации. Теплоснабжение зданий. Методика расчета энергопотребности и эффективности системы теплогенерации с тепловыми насосами"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

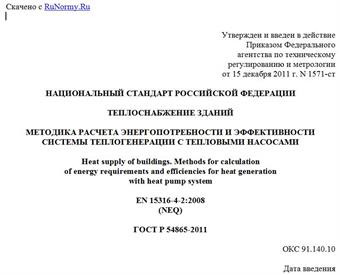

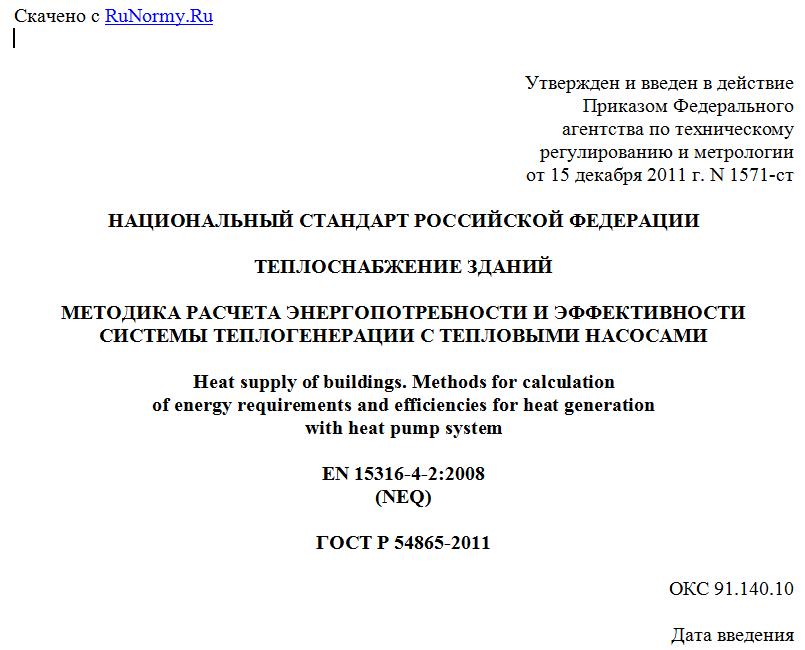

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2011 г. N 1571-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕПЛОСНАБЖЕНИЕ ЗДАНИЙ

МЕТОДИКА РАСЧЕТА ЭНЕРГОПОТРЕБНОСТИ И ЭФФЕКТИВНОСТИ
СИСТЕМЫ ТЕПЛОГЕНЕРАЦИИ С ТЕПЛОВЫМИ НАСОСАМИ

Heat supply of buildings. Methods for calculation
of energy requirements and efficiencies for heat generation
with heat pump system

EN 15316-4-2:2008
(NEQ)

ГОСТ Р 54865-2011

ОКС 91.140.10

Дата введения
1 июля 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Открытым акционерным обществом "Проектный, конструкторский и научно-исследовательский институт "СантехНИИпроект" (ОАО "СантехНИИпроект") и Государственным унитарным предприятием "Научно-исследовательский институт Мосстрой" (ГУП "НИИ Мосстрой").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. N 1571-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 15316-4-2:2008 "Системы отопления в зданиях. Метод расчета энергетической потребности системы и эффективности системы. Часть 4-2. Системы отопления помещений, насосные отопительные системы" (EN 15316-4-2:2008 "Heating systems in buildings - Method for calculation of systems energy requirements and system efficiencies - Part 4-2: Space heating generation systems, heat pump systems", NEQ).
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Целью настоящего стандарта является гармонизация методики расчета энергетической эффективности зданий в соответствии с Федеральными законами N 384-ФЗ от 30.12.2009 "Технический регламент о безопасности зданий и сооружений" и N 261-ФЗ от 23.11.2009 "Об энергосбережении и о повышении энергетической эффективности, и о внесении изменений в отдельные законодательные акты Российской Федерации", а также основополагающими требованиями директив Европейского сообщества 2002/91/ЕС по общей энергетической эффективности зданий (EPBD).
Настоящий стандарт определяет методику расчета энергопотребления и энергетической эффективности теплонасосных систем теплоснабжения (ТСТ). Методики расчета базируются на использовании приведенных в технической документации и технических стандартах эксплуатационных параметров оборудования и комплектующих изделий, а также характеристик оборудования и комплектующих изделий, полученных в результате испытаний по российским или европейским методикам.
Нормативные методики, представленные в настоящем стандарте, могут быть использованы для:
- оценки зданий, оснащенных теплонасосными системами теплоснабжения, на соответствие нормативам энергопотребления;
- оптимизации энергетических параметров проектируемых систем теплоснабжения зданий с оценкой энергетической эффективности разных вариантов их конфигурации;
- оценки эффективности применения различных энергосберегающих мероприятий и их сравнения по эффективности использования энергии.
В настоящем стандарте нормируются только методики вычислений. В качестве исходных данных при проведении расчетов могут быть использованы данные других национальных стандартов Российской Федерации, стандартов организаций или данные и методики европейских стандартов, на которые имеются ссылки в настоящем стандарте.

1. Область применения

Настоящий стандарт распространяется на теплонасосные системы отопления, горячего водоснабжения и теплонасосные системы теплоснабжения (далее - ТСТ) зданий, обеспечивающие отопление, подогрев приточного вентиляционного воздуха и производство бытовой горячей воды. Требования настоящего стандарта распространяются на следующие элементы методик расчета:
- объем, форма и содержание исходных данных;
- методики вычисления;
- объем, форма и содержание результатов расчетов и выходных данных.
Настоящий стандарт распространяется также на выработку теплоты следующими теплонасосными установками теплонасосных систем теплоснабжения зданий:
- парокомпрессионные тепловые насосы с электрическим приводом;
- парокомпрессионные тепловые насосы с приводом от двигателя внутреннего сгорания;
- абсорбционные тепловые насосы с тепловым (термическим) приводом.
Настоящий стандарт распространяется на теплонасосные системы теплоснабжения зданий, использующие источники низкопотенциальной тепловой энергии, перечисленные в таблице 1.
Типы систем распределения тепловой энергии, рассматриваемых в настоящем стандарте, приведены в таблице 1.

Таблица 1

Типы систем распределения тепловой энергии в здании

Источник низкопотенциальной тепловой энергии Тип системы распределения тепловой энергии в здании (по теплоносителю)
Наружный воздух Воздушная
Вентиляционные выбросы и отработанный (отходящий) воздух Водяная
Грунт поверхностных слоев земли Непосредственная конденсация хладагента (VRF)
Поверхностные водоемы и реки -
Грунтовая вода -
Сбросное тепло промышленных предприятий -

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51125-98. Оборудование бытовое для кондиционирования и очистки воздуха. Требования безопасности и методы испытаний
ГОСТ Р 51594-2000. Нетрадиционная энергетика. Солнечная энергетика. Термины и определения
ГОСТ Р МЭК 60335-2-40-2000. Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к электрическим тепловым насосам, воздушным кондиционерам и осушителям и способы испытаний
ГОСТ 12.2.063-81. Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности
ГОСТ 19681-94. Арматура санитарно-техническая водоразборная. Общие технические условия
ГОСТ 26963-86. Кондиционеры бытовые автономные. Общие технические условия
ГОСТ 31168-2003. Здания жилые. Метод определения удельного потребления тепловой энергии на отопление.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения, обозначения и единицы измерения

3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Альтернативное включение (alternate operation): поочередное переключение теплогенератора или теплового насоса на режим отопления, затем на режим горячего водоснабжения и наоборот.
3.1.2. Бытовое горячее водоснабжение (domestic hot water heating): подогрев воды для системы бытового горячего водоснабжения.
3.1.3. Внутренняя температура (internal temperature): осредненная температура внутреннего воздуха в помещении.
3.1.4. Дополнительная энергия (auxiliary energy): электрическая энергия, потребляемая инженерными системами здания для отопления, охлаждения, вентиляции и горячего водоснабжения энергетических потребностей здания.
Примечания
1. Дополнительная энергия включает в себя электрическую энергию, расходуемую на привод вентиляторов, насосов, электроники и т.д. Электрическая энергия, подаваемая в систему вентиляции для перемещения воздуха, считается не дополнительной энергией, а энергией, потребляемой для вентиляции.
2. В [1] и ГОСТ Р 51594 энергия для насосов и клапанов называется "паразитной" энергией.
3. В рамках настоящего стандарта электрическая энергия, расходуемая на привод тепловых насосов с электродвигателем, и электрическая энергия, потребляемая пиковым электродоводчиком или резервным нагревателем, не учитывается в составе дополнительной энергии, но учитывается как дополнительная подводимая электрическая мощность.

3.1.5. Затраты энергии на бытовое горячее водоснабжение (energy need for domestic hot water): затраты тепловой энергии на подогрев необходимого количества холодной сетевой воды до требуемой температуры горячей воды без учета потерь тепловой энергии в тепловых сетях и системе горячего водоснабжения здания.
3.1.6. Затраты энергии на отопление (теплопотери) или охлаждение (energy need for heating and cooling): энергия, необходимая для отопления или охлаждения помещений для поддержания требуемой температуры внутреннего воздуха на протяжении заданного периода времени (без учета тепловой эффективности и потерь энергии в инженерных системах здания).
Для просмотра документа целиком скачайте его >>>
