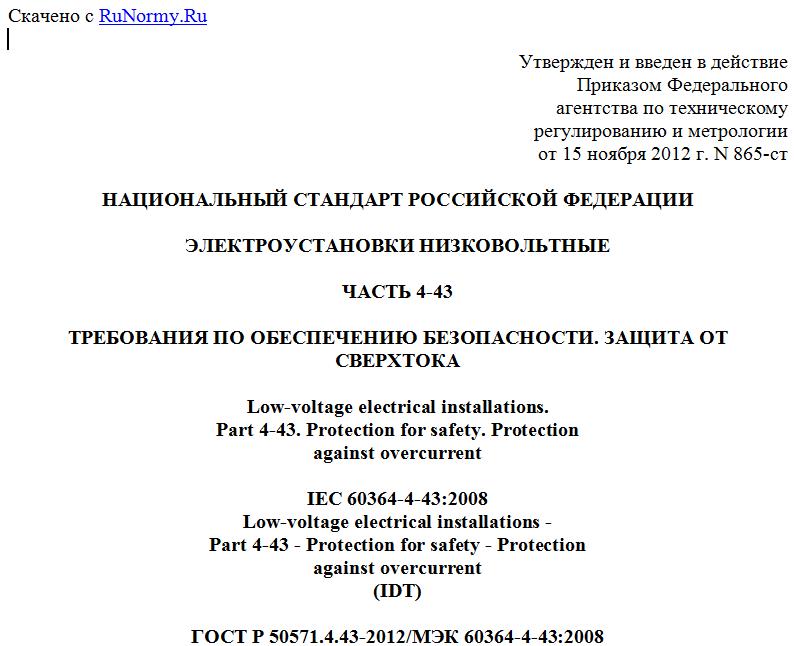

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 4-43
ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ. ЗАЩИТА ОТ СВЕРХТОКА
Low-voltage electrical installations.
Part 4-43. Protection for safety. Protection
against overcurrent
IEC 60364-4-43:2008
Low-voltage electrical installations -
Part 4-43 - Protection for safety - Protection
against overcurrent
(IDT)
ГОСТ Р 50571.4.43-2012/МЭК 60364-4-43:2008
Группа Е71
ОКС 29.120.50
91.140.50
ОКП 34 3700
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 865-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-4-43:2008 "Низковольтные электрические установки. Часть 4-43. Защита для обеспечения безопасности. Защита от сверхтока (IEC 60364-4-43:2008 "Low-voltage electrical installations - Part 4-43 - Protection for safety - Protection against overcurrent").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5) и с общим наименованием комплекса национальных стандартов ГОСТ Р 50571.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации.
5. Взамен ГОСТ Р 50571.5-94 (МЭК 364-4-43-77), ГОСТ Р 50571.9-94 (МЭК 364-4-473-77).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
430.1. Область применения
Настоящий стандарт устанавливает требования к защите рабочих проводников от воздействия сверхтоков одним или несколькими устройствами, производящими автоматическое отключение от источника питания в случае перегрузки (раздел 433) и в случае короткого замыкания (раздел 434), кроме случаев, где сверхток ограничивается в соответствии с разделом 436 или где выполняются условия, приведенные в 433.3 (отсутствие необходимости установки устройства защиты от перегрузки) или в 434.3 (отсутствие необходимости установки устройства защиты от тока короткого замыкания).
В стандарте также установлены требования и условия по координации работы устройств защиты от перегрузки и устройств защиты от тока короткого замыкания (см. раздел 435).
Примечание 1. Рабочий проводник, защищенный от перегрузки в соответствии с разделом 433, считается также защищенным от повреждений, в результате которых возникают сверхтоки, подобные токам перегрузки.
Примечание 2. Требования настоящего стандарта не учитывают внешние воздействия.
Примечание 3. Устройства защиты проводников согласно стандарту не обязательно защищают оборудование, соединенное с проводниками.
Примечание 4. Гибкие кабели (шнуры), соединяющие оборудование с помощью вилок и розеток со стационарными установками, не входят в область распространения настоящего стандарта и не обязательно защищаются от сверхтока.
Примечание 5. Разъединение проводников в настоящем стандарте не означает отделение в целях безопасности.
430.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, при этом для недатированных ссылок действительным является последнее издание соответствующего нормативного документа (включая поправки):
МЭК 60269-2. Предохранители плавкие низковольтные. Часть 2: Дополнительные требования к плавким предохранителям, используемым квалифицированным персоналом (главным образом, промышленного назначения). Примеры стандартизированных систем плавких предохранителей от A до J [IEC 60269-2. Low-voltage fuses - Part 2: Supplementary requirements for fuses for use by authorized persons (fuses mainly for industrial application) - Examples of standardized systems of fuses A to J]
МЭК 60269-3. Предохранители плавкие низковольтные. Часть 3: Дополнительные требования к плавким предохранителям, используемым неквалифицированным персоналом (главным образом, бытового и аналогичного назначения). Примеры стандартизированных систем плавких предохранителей от A до F [IEC 60269-3. Low-voltage fuses - Part 3: Supplementary requirements for fuses for use by unskilled persons (fuses mainly for household or similar applications) - Examples of standardized systems of fuses A to F]
МЭК 60269-4. Предохранители плавкие низковольтные. Часть 4. Дополнительные требования к плавким вставкам для защиты полупроводниковых устройств (IEC 60269-4. Low-voltage fuses - Part 4: Supplementary requirements for fuse-links for the protection of semiconductor devices)
МЭК 60364-4-41. Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара (IEC 60364-4-41. Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock)
МЭК 60364-5-52:2001. Электрические установки зданий. Часть 5-52. Выбор и установка электрооборудования. Системы проводки (IEC 60364-5-52. Electrical installation of buildings. Part 5-52. Selection and erection of electrical equipment. Wiring systems)
МЭК 60439-2. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 2. Частные требования к системам сборных шин (шинопроводам) [IEC 60439-2. Low-voltage switchgear and controlgear assemblies - Part 2: Particular requirements for busbar trunking systems (busways)]
МЭК 60724. Температурные пределы короткого замыкания для электрических кабелей на расчетные напряжения 1 кВ (Um = 1,2 кВ) и 3 кВ (Um = 3,6 kV) [IEC 60724. Short-circuit temperature limits of electric cables with rated voltages of 1 kV (Um = 1,2 kV) and 3 kV (Um = 3,6 kV)]
МЭК 60898 (все части). Выключатели автоматические для максимальной токовой защиты установок бытового и аналогичного назначения [IEC 60898 (all parts). Circuit-breakers for overcurrent protection for household and similar installations]
МЭК 60947-2. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 2. Прерыватели цепи (IEC 60947-2. Low-voltage switchgear and controlgear - Part 2: Circuit-breakers)
МЭК 60947-3. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 3. Выключатели, разъединители, выключатели-разъединители и блоки предохранителей (IEC 60947-3. Low-voltage switchgear and controlgear - Part 3: Switches, disconnectors, switch-disconnectors and fuse-combination units)
МЭК 60947-6-2. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 6-2. Многофункциональная аппаратура. Коммутационные устройства (или аппаратура) управления и защиты (CPS) [IEC 60947-6-2. Low-voltage switchgear and controlgear. Part 6-2: Multiple function equipment. Control and protective switching devices (or equipment) (CPS)]
МЭК 61009 (все части). Выключатели автоматические, работающие на остаточном токе, со встроенной защитой от сверхтоков бытовые и аналогичного назначения (RCBO's) (IEC 61009 (all parts). Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBO's))
МЭК 61534 (все части). Системы шинопроводов (IEC 61534 (all parts). Powertrack systems).
430.3. Общие требования
Защитные устройства должны отключать любой сверхток в проводниках электрической цепи прежде, чем такой ток может вызвать опасность из-за тепловых или механических воздействий, вредных для изоляции, соединений, оконцеваний или материалов, окружающих проводники.
431. Требования к различным типам цепей
431.1. Защита линейных проводников
431.1.1. Обнаружение сверхтока должно быть обеспечено для всех линейных проводников, кроме случаев, приведенных в 431.1.2.
Это должно вызвать разъединение проводника, в котором сверхток обнаружен, но не обязательно разъединение других рабочих проводников.
Если разъединение одной фазы может привести к опасности, например в случае питания трехфазного двигателя, должны быть приняты соответствующие меры.
431.1.2. В системах TT или TN, для цепей, подключенных к линейным проводникам и в которых нейтральный проводник не используется для распределения, допускается не предусматривать обнаружение сверхтока в одном из линейных проводников, при условии, что одновременно выполняются следующие условия:
a) на стороне источника питания этой цепи имеется защита для обнаружения несимметричной нагрузки и предназначенная для разъединения всех линейных проводников;
b) на стороне нагрузки защитного устройства, упомянутого в перечислении a), нейтральный проводник не используется для распределения от искусственной нейтральной точки.
431.2. Защита нейтрального проводника
431.2.1. Системы TT или TN
В случае, если площадь поперечного сечения нейтрального проводника эквивалентна сечению линейных проводников и ожидаемый ток в нейтральном проводнике не превышает значения тока в линейном проводнике, то нет необходимости в обнаружении сверхтока для нейтрального проводника или установки отключающего устройства для этого проводника.
Если площадь поперечного сечения нейтрального проводника меньше, чем у линейного, необходимо обеспечить обнаружение сверхтока в нейтральном проводнике. Это обнаружение должно вызвать разъединение линейных проводников, но не обязательно нейтрального проводника.
В обоих случаях нейтральный проводник должен быть защищен от тока короткого замыкания.
Примечание. Эта защита может быть обеспечена защитным устройством от сверхтока линейных проводников. В этом случае нет необходимости обеспечения защиты от сверхтока в нейтральном проводнике или в установке отключающего устройства для этого проводника.
В случае если ожидаемый ток в нейтральном проводнике превышает значение тока в линейных проводниках, то применяют требования 431.2.3.
За исключением разъединения, требования для нейтрального проводника применяют к PEN проводнику.
