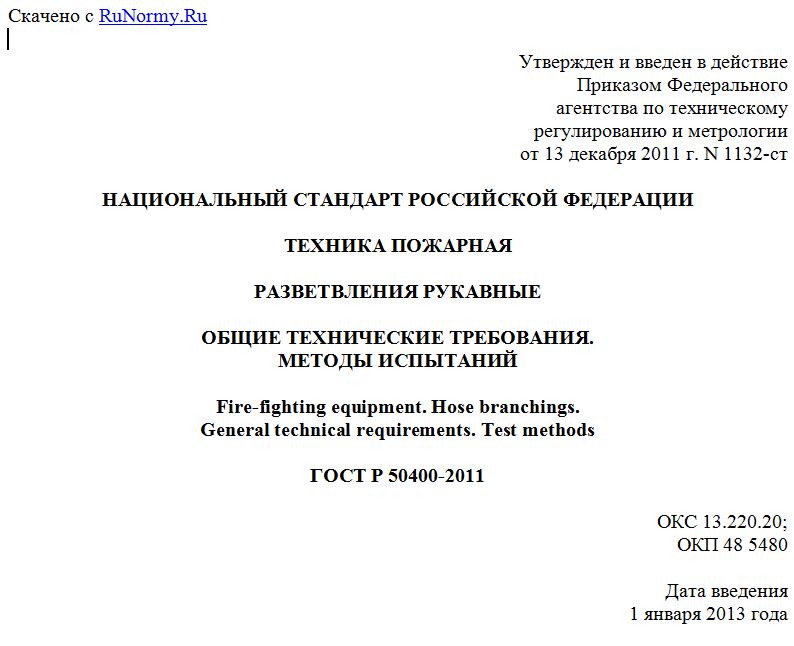

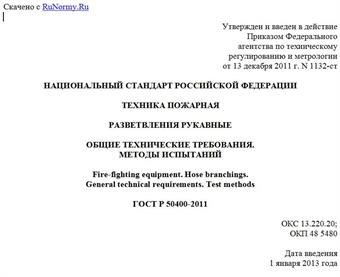

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1132-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
РАЗВЕТВЛЕНИЯ РУКАВНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Fire-fighting equipment. Hose branchings.
General technical requirements. Test methods
ГОСТ Р 50400-2011
ОКС 13.220.20;
ОКП 48 5480
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны МЧС России" (ФГУ "ВНИИПО МЧС России").
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1132-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений стандарта DIN 14345-1978 "Распределитель на номинальное давление 16 для пожарного оборудования" (DIN 14345-1978 "Triple head distributor, nominal pressure 16", NEQ).
5. Взамен ГОСТ Р 50400-92.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на рукавные разветвления (далее - разветвления), предназначенные для разделения потока и регулирования количества проходящей воды или раствора пенообразователя.
1.2. Настоящий стандарт устанавливает общие технические требования к разветвлениям рукавным, номенклатуру показателей и методы их оценки.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 53279-2009. Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 4366-76. Смазка, солидол синтетический. Технические условия
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998). Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17756-72. Пробки резьбовые со вставками с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17757-72. Пробки резьбовые со вставками с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17763-72. Кольца резьбовые с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17764-72. Кольца резьбовые с укороченным профилем резьбы диаметром от 2 до 100 мм. Конструкция и основные размеры
ГОСТ 18925-73. Пробки резьбовые с насадками с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18926-73. Пробки резьбовые с насадками с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18929-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18930-73. Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Разветвление рукавное: устройство, предназначенное для разделения потока и регулирования количества проходящей воды или раствора пенообразователя.
3.2. Рабочее давление, МПа: давление, при котором обеспечивается работоспособность разветвления.
3.3. Разветвление нормального давления: разветвление, которое обеспечивает разделение потока огнетушащей жидкости при рабочем давлении до 1,2 МПа.
3.4. Разветвление высокого давления: разветвление, которое обеспечивает разделение потока огнетушащей жидкости при рабочем давлении до 3,0 МПа.
3.5. Разветвление трехходовое; РТ: разветвление, которое служит для разделения потока огнетушащей жидкости, подаваемой по магистральной рукавной линии, на три рабочих потока с возможностью регулирования количества подаваемой жидкости в каждой из рабочих линий.
3.6. Разветвление четырехходовое; РЧ: разветвление, которое служит для разделения потока огнетушащей жидкости, подаваемой по магистральной рукавной линии, на четыре рабочих потока с возможностью регулирования количества подаваемой жидкости в каждой из рабочих линий.
3.7. Условный проход; DN: приближенное числовое обозначение внутреннего диаметра, общее для всех присоединяемых компонентов трубопроводных систем, не являющееся измеряемой величиной.
3.8. Соединительные головки: по ГОСТ Р 53279.
4. Классификация. Номенклатура показателей
4.1. В зависимости от рабочего давления разветвления подразделяют на следующие типы:
- разветвления нормального давления;
- разветвления высокого давления.
4.2. В зависимости от условного прохода входного патрубка разветвления подразделяют на следующие типы:
- разветвления с условным проходом DN 70;
- разветвления с условным проходом DN 80;
- разветвления с условным проходом DN 90;
- разветвления с условным проходом DN 150.
4.3. В зависимости от числа выходных патрубков разветвления подразделяют на следующие типы:
- РТ - разветвления трехходовые (рисунки А.1, А.3 Приложения А);
- РЧ - разветвления четырехходовые (рисунок А.2 Приложения А).
4.4. Для разветвлений установлена номенклатура показателей назначения, которые следует включать в соответствующие нормативные документы и техническую документацию (ТД):
- рабочее давление, МПа;
- условный проход входного патрубка;
- число выходных патрубков;
- условный проход выходных патрубков;
- коэффициент гидравлического сопротивления;
- габаритные размеры, мм;
- масса, кг.
5. Общие технические требования
5.1. Разветвления следует изготавливать в соответствии с требованиями настоящего стандарта, ГОСТ Р 15.201, ГОСТ 2.601 по чертежам, утвержденным в установленном порядке.
5.1.1. Основные параметры разветвлений нормального давления должны соответствовать значениям, указанным в таблице 1.
Таблица 1
------------------------------------------T-------------------------------¬
¦ Показатель ¦ Значение показателя ¦
¦ +-------T-------T-------T-------+
