"ГОСТ Р ЕН 1434-3-2011. Национальный стандарт Российской Федерации. Теплосчетчики. Часть 3. Обмен данными и интерфейсы"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

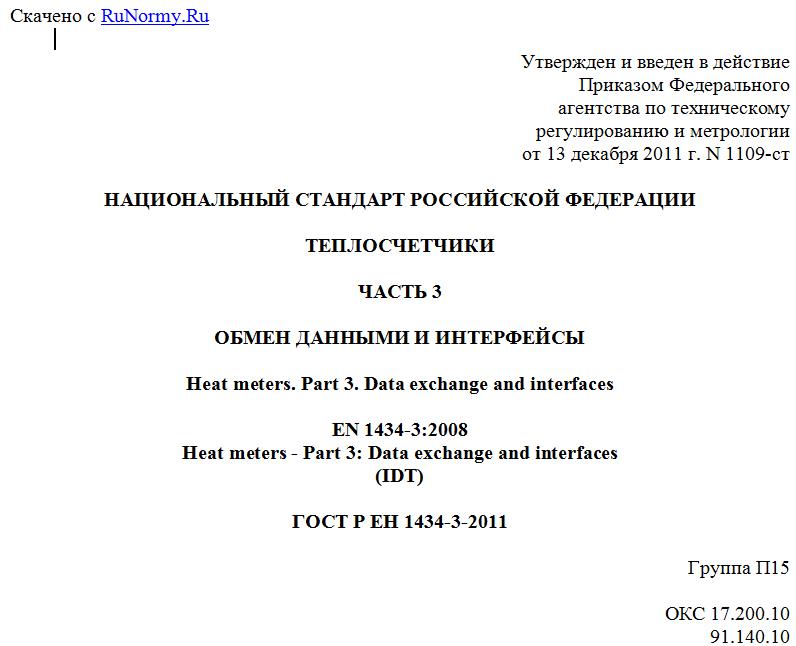

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1109-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕПЛОСЧЕТЧИКИ

ЧАСТЬ 3

ОБМЕН ДАННЫМИ И ИНТЕРФЕЙСЫ

Heat meters. Part 3. Data exchange and interfaces

EN 1434-3:2008
Heat meters - Part 3: Data exchange and interfaces
(IDT)

ГОСТ Р ЕН 1434-3-2011

Группа П15

ОКС 17.200.10
91.140.10

Дата введения
1 марта 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Федеральным бюджетным учреждением "Государственный региональный центр стандартизации, метрологии и испытаний в Томской области" (ФБУ "Томский ЦСМ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1109-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 1434-3:2008 "Теплосчетчики. Часть 3. Обмен данными и интерфейсы" (EN 1434-3:2008 "Heat meters. Part 3: Data exchange and interfaces").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р ЕН 1434-3-2006.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение
к национальным стандартам Российской Федерации
ГОСТ Р ЕН 1434-1-2011 - ГОСТ Р ЕН 1434-6-2011
под общим заголовком "Теплосчетчики"

Целью национальных стандартов Российской Федерации под общим заголовком "Теплосчетчики" является прямое применение в Российской Федерации европейского стандарта ЕН 1434 под общим заголовком "Теплосчетчики" как основы для изготовления и поставки объекта стандартизации по договорам (контрактам), в том числе на экспорт.
ГОСТ Р ЕН 1434-1 - ГОСТ Р ЕН 1434-6 представляют собой полные идентичные тексты следующих европейских стандартов:
ЕН 1434-1:2007 "Теплосчетчики. Часть 1. Общие требования";
ЕН 1434-2:2007 "Теплосчетчики. Часть 2. Требования к конструкции";
ЕН 1434-3:2008 "Теплосчетчики. Часть 3. Обмен данными и интерфейсы";
ЕН 1434-4:2007 "Теплосчетчики. Часть 4. Испытания в целях утверждения типа";
ЕН 1434-5:2007 "Теплосчетчики. Часть 5. Первичная поверка";
ЕН 1434-6:2007 "Теплосчетчики. Часть 6. Установка, ввод в эксплуатацию, контроль, техническое обслуживание".
ГОСТ Р ЕН 1434 соответствует международным рекомендациям МОЗМ МР 75:2002 "Счетчики тепла".
При производстве и метрологическом контроле теплосчетчиков в Российской Федерации учитывают следующие дополнительные требования:
- требования безопасности (электробезопасности, пожаробезопасности) теплосчетчиков и требования к питающей сети должны соответствовать нормативным документам, действующим на территории Российской Федерации;
- детали, соприкасающиеся с водой, должны быть выполнены из материалов, допущенных к применению Министерством здравоохранения и социального развития Российской Федерации;
- порядок организации и проведения испытаний в целях утверждения типа и поверки теплосчетчиков должны соответствовать нормативным документам, действующим на территории Российской Федерации.
К терминам и понятиям, применяемым в ГОСТ Р ЕН 1434, адекватным, но отличным по написанию от применяемых в нормативных документах, действующих на территории Российской Федерации, в тексте стандарта в виде сносок даны пояснения.

Введение
к европейскому стандарту ЕН 1434-3:2009
"Теплосчетчики. Часть 3. Обмен данными и интерфейсы"

Настоящий европейский стандарт разработан Техническим комитетом Европейского комитета по стандартизации СЕН/ТК 294 "Теплосчетчики", секретариат которого находится в подчинении Организации по стандартизации Дании.
Настоящий европейский стандарт предназначен для применения в статусе национальных стандартов путем опубликования идентичного текста или признания стандарта до апреля 2009 года, а возможно, противопоставления национальным стандартам до апреля 2009 года.
Настоящий стандарт принят взамен ЕН 1434-3:1997.
Европейский стандарт под общим заголовком "Теплосчетчики" включает в себя также следующие части:
Часть 1 - Общие требования.
Часть 2 - Требования к конструкции.
Часть 4 - Испытания в целях утверждения типа.
Часть 5 - Первичная поверка.
Часть 6 - Установка, ввод в эксплуатацию, контроль, техническое обслуживание.
В соответствии с внутренними правилами Европейского комитета по стандартизации в области электротехники СЕНЕЛЕК (CENELEC) и Европейского комитета по стандартизации СЕН (CEN) настоящий европейский стандарт должен быть принят в качестве национального стандарта национальными организациями по стандартизации нижеперечисленных стран: Австрии, Бельгии, Болгарии, Кипра, Чехии, Дании, Эстонии, Финляндии, Франции, Германии, Греции, Венгрии, Исландии, Ирландии, Италии, Латвии, Литвы, Люксембурга, Мальты, Нидерландов, Норвегии, Польши, Португалии, Румынии, Словакии, Словении, Испании, Швеции, Швейцарии и Великобритании.

1. Область применения

Настоящий стандарт распространяется на теплосчетчики, предназначенные для измерений тепловой энергии, поглощаемой или отдаваемой жидкостью, называемой теплоносящей жидкостью (теплоноситель). Данные теплосчетчики отражают количество тепловой энергии в стандартных единицах измерения.
Настоящий стандарт не устанавливает требования электробезопасности.
Настоящий стандарт устанавливает требования к обмену данными между теплосчетчиком и считывающим устройством (связь POINT/POINT). При этом рекомендуется использовать оптическую считывающую головку с протоколом передачи данных (далее - протокол) по ЕН 62056-21.
Для непосредственного или дистанционного считывания показаний с одиночного или нескольких теплосчетчиков при помощи считывающего устройства с батарейным питанием рекомендуется использовать физический уровень согласно ЕН 13757-6 (локальную шину).
Для больших сетей, содержащих до 250 теплосчетчиков, для управления M-Bus необходимо главное устройство с электропитанием от сети AC в соответствии с ЕН 13757-2. Для этой цели необходимо использовать физический и канальный уровни согласно ЕН 13757-2, а также прикладной уровень согласно ЕН 13757-3.
Для беспроводной связи со счетчиком в ЕН 13757-4 описаны несколько альтернативных способов считывания показаний проходящим или проезжающим мимо человеком при помощи мобильной станции либо с использованием стационарных приемников или сети. Настоящий стандарт распространяется на счетчики как с односторонней, так и с двусторонней связью.

2. Нормативные ссылки

При использовании настоящего стандарта нижеследующие ссылочные документы являются обязательными. Для датированных ссылок возможно использование только указанного издания. Для недатированных ссылок возможно использование ссылочного документа (включая все существующие поправки) в последнем издании <*>.
--------------------------------
<*> Определения терминов "датированная ссылка на стандарт" и "недатированная ссылка на стандарт" - по РМГ 50-2002.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ЕН 13757-1 Системы связи для измерительных приборов и дистанционное считывание показаний с измерительных приборов. Часть 1. Обмен данными (EN 13757-1, Communication system for meters and remote reading of meters - Part 1: Data exchange)
ЕН 13757-2:2004 Системы связи для измерительных приборов и дистанционное считывание показаний с измерительных приборов. Часть 2. Физический и канальный уровень (EN 13757-2:2004, Communication system for meters and remote reading of meters - Part 2: Physical and link layer)
ЕН 13757-3:2004 Системы связи для измерительных приборов и дистанционное считывание показаний с измерительных приборов. Часть 3. Специализированное применение уровня (EN 13757-3:2004, Communication system for meters and remote reading of meters - Part 3: Dedicated application layer)
ЕН 13757-4:2005 Системы связи для измерительных приборов и дистанционное считывание показаний с измерительных приборов. Часть 4. Считывание измерительных приборов радиосвязи (считывание логометра для работы в полосе 868 - 870 МГц SRD) (EN 13757-4:2005, Communication systems for meters and remote reading of meters - Part 4: Wireless meter readout (Radio meter reading for operation in the 868 MHz to 870 MHz SRD band))
ЕН 13757-5 Системы связи для измерительных приборов и дистанционное считывание показаний с измерительных приборов. Часть 5. Беспроводная радиорелейная связь (EN 13757-5, Communication system for meters and remote reading of meters - Part 5: Wireless relaying)
ЕН 13757-6 Системы связи для измерительных приборов и дистанционное считывание показаний с измерительных приборов. Часть 6. Локальная шина (EN 13757-6, Communication system for meters and remote reading of meters - Part 6: Local Bus)
ЕН 62056-21:2002 Измерения электрические. Обмен данными для считывания показаний, тарифа и контроля нагрузки. Часть 21. Прямой локальный обмен данными (МЭК 62056-21:2002) (EN 62056-21:2002, Electricity metering - Data exchange for meter reading, tariff and load control - Part 21: Direct local data exchange (IEC 62056-21:2002))
Для просмотра документа целиком скачайте его >>>
