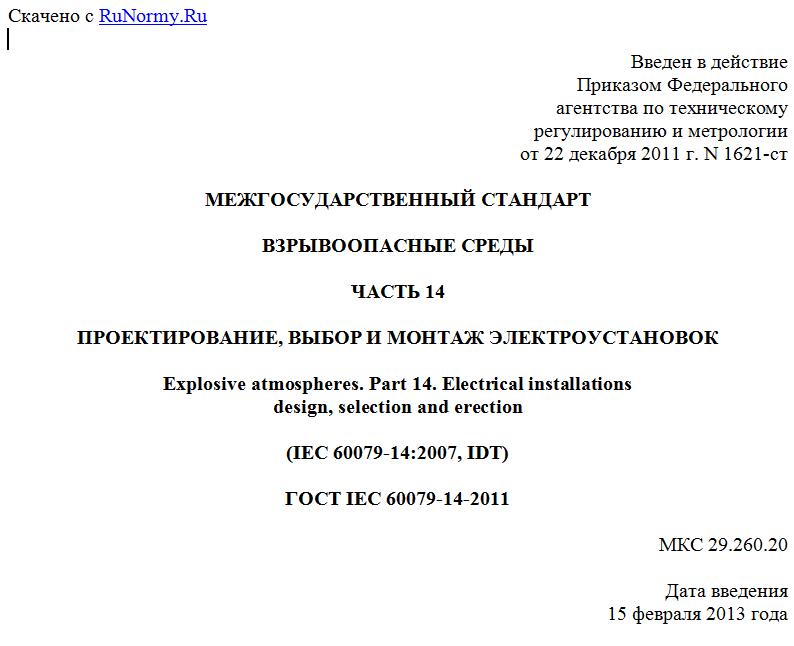

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2011 г. N 1621-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЗРЫВООПАСНЫЕ СРЕДЫ
ЧАСТЬ 14
ПРОЕКТИРОВАНИЕ, ВЫБОР И МОНТАЖ ЭЛЕКТРОУСТАНОВОК
Explosive atmospheres. Part 14. Electrical installations
design, selection and erection
(IEC 60079-14:2007, IDT)
ГОСТ IEC 60079-14-2011
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации (Росстандарт) (ТК 403).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Российская Федерация¦ RU ¦Росстандарт ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1621-ст межгосударственный стандарт ГОСТ IEC 60079-14-2011 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт идентичен международному стандарту. IEC 60079-14 Explosive atmospheres - Part 14:2007. Electrical installations design, selection and erection" четвертое издание (Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении Д.А.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60079-14-2008.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Введение
Проект стандарта IEC 60079-14 (четвертое издание), на основе которого разработан настоящий стандарт, включен в международную систему сертификации МЭК Ex и европейскую систему сертификации на основе Директивы 94/9 ЕС.
Настоящий стандарт полностью повторяет нумерацию и названия пунктов, а также гарнитуру текста стандарта IEC 60079-14.
Предупредительные меры по снижению риска взрыва из-за горючих веществ основаны на трех принципах, применяющиеся в следующем порядке:
1) замещение среды,
2) управление процессом,
3) снижение последствий.
Под замещением среды подразумевают, например, замену горючего вещества негорючим или менее горючим.
Под управлением процессом подразумевают, например:
a) уменьшение количества горючих веществ;
b) снижение количества утечки или предотвращение появления утечек;
c) контроль за утечкой;
d) предотвращение образования взрывоопасных сред;
e) сбор и удерживание утечек;
f) предотвращение появления источников воспламенения.
Примечание 1. Все, указанное выше, кроме перечисления f), является составной частью классификации взрывоопасных зон.
Под снижением последствий понимают, например:
- уменьшение количества людей, вовлеченных в процесс;
- обеспечение мер по предотвращению распространения пламени;
- обеспечение мер по предотвращению выброса давления взрыва;
- обеспечение мер по подавлению взрыва;
- обеспечение соответствующими средствами индивидуальной защиты.
Примечание 2. Все перечисления являются частью управления последствиями при рассмотрении риска.
При применении принципов замены и управления (перечисления с a) по e)) оставшиеся взрывоопасные зоны должны быть классифицированы в соответствии с вероятностью присутствия взрывоопасной среды (см. IEC 60079-0 и IEC 61241-10). В соответствии с данной классификацией, используемой в сочетании с оценкой последствий воспламенения, определяют уровень взрывозащиты оборудования и соответствующие виды взрывозащиты для каждого помещения.
Для того чтобы произошел взрыв, достаточно одновременного наличия взрывоопасной среды и источника воспламенения. Цель защитных мер - снизить до приемлемого уровня вероятность появления источника воспламенения в электрооборудовании.
При проектировании электрических установок необходимо стремиться, чтобы возможно большая часть электрооборудования размещалась вне взрывоопасной зоны.
При установке электрооборудования в зонах, в которых могут присутствовать горючие вещества в виде газа, пара, аэрозоля, волокон или пыли во взрывоопасных концентрациях, следует применять защитные меры, чтобы уменьшить вероятность взрыва из-за воспламенения вследствие электрических разрядов или за счет нагретых поверхностей как при нормальной работе, так и при наличии признанных повреждений.
часть пыли, генерируемой, перерабатываемой, используемой и хранящейся, является горючей. После воспламенения пыль горит быстро и имеет высокую степень взрывоопасности при соответствующей концентрации в воздухе. При необходимости использования электрооборудования в местах, опасных по воспламенению горючей смеси, должны быть приняты необходимые меры предосторожности, в достаточной мере гарантирующие снижение вероятности воспламенения окружающего пространства. В электрооборудовании источниками потенциального воспламенения являются электрические дуги, искровой разряд, раскаленные поверхности и разряды при трении.
Зоны, где пыль, летучие частицы и волокна в воздухе содержатся в опасных количествах, классифицируют как взрывоопасные и делят на три класса, в зависимости от уровня риска.
Обычно безопасность от взрыва горючей пыли обеспечивают двумя способами. Первый способ заключается в том, что электрооборудование располагают вне взрывоопасной зоны, второй - в том, что электрооборудование конструируют, устанавливают и поддерживают в соответствии с требованиями безопасности для области, в которой это электрооборудование должно быть размещено.
Горючая пыль может воспламеняться от электрооборудования в следующих случаях:
- температура поверхности оборудования выше минимальной температуры воспламенения присутствующей пыли. Температура, при которой пыль воспламеняется, зависит от ее свойств, от того, где пыль находится - в облаке или в слоях, от плотности слоя и размеров источника температуры;
- образование дуги или искр электрических частей (проводников, контактов, переключателей, щеточек и т.д.);
- накопление электростатического заряда;
- электромагнитное излучение;
- механическое искрение или искрение при трении, накаливание.
Во избежание опасности воспламенения необходимо, чтобы:
- температура поверхностей, на которых присутствует пыль или которые должны быть во взаимодействии с облаком пыли, удерживалась ниже температурного ограничения, определенного настоящим стандартом;
- электрические искрящие элементы или части, имеющие температуру выше температурного ограничения, определенного в настоящем стандарте;
- находились в оболочке, предотвращающей доступ пыли;
- мощность электрических цепей была ограничена так, что позволило бы избежать электрических дуг, искрения или температур, приводящих к воспламенению горючей пыли;
- отсутствовали любые другие источники воспламенения.
В электрооборудовании, предназначенном для применения во взрывоопасных зонах, может использоваться взрывозащита различных видов (см. IEC 60079-0). Настоящий стандарт устанавливает специальные требования для проектирования, выбора и сооружения электроустановок во взрывоопасных зонах.
Настоящий стандарт дополняет требования других относящихся к электрическим установкам стандартов МЭК, например, IEC 60364 в части требований к монтажу электроустановок, а также содержит ссылки на требования IEC 60079-0 и связанных с ним стандартов к конструкции, испытаниям и маркировке соответствующего электрооборудования.
В основе настоящего стандарта лежит предположение о том, что электрооборудование правильно установлено, проверено и используется в соответствии с его характеристиками.
Проверка, обслуживание и ремонт составляют важную часть обеспечения безопасности электроустановок во взрывоопасных зонах, поэтому при эксплуатации необходимо выполнять требования IEC 60079-17 и IEC 60079-19.
В технологических установках могут проявляться источники воспламенения, не связанные с электрооборудованием. Меры предосторожности,
