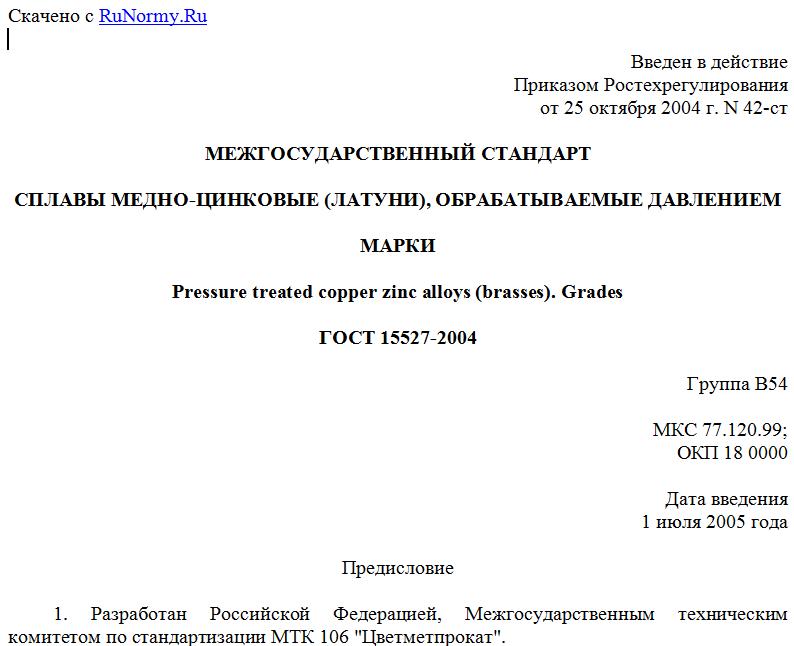

Введен в действие
Приказом Ростехрегулирования
от 25 октября 2004 г. N 42-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СПЛАВЫ МЕДНО-ЦИНКОВЫЕ (ЛАТУНИ), ОБРАБАТЫВАЕМЫЕ ДАВЛЕНИЕМ
МАРКИ
Pressure treated copper zinc alloys (brasses). Grades
ГОСТ 15527-2004
Группа В54
МКС 77.120.99;
ОКП 18 0000
Дата введения
1 июля 2005 года
Предисловие
1. Разработан Российской Федерацией, Межгосударственным техническим комитетом по стандартизации МТК 106 "Цветметпрокат".
2. Внесен Госстандартом России.
Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 17 от 1 апреля 2004 г., по переписке).
За принятие проголосовали:
------------------------------T-------------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+-----------------------------+-------------------------------------------+
¦Азербайджан ¦Азстандарт ¦
¦Армения ¦Армгосстандарт ¦
¦Беларусь ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Узбекистан ¦Узстандарт ¦
¦Украина ¦Госпотребстандарт Украины ¦
L-----------------------------+--------------------------------------------
3. Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2004 г. N 42-ст межгосударственный стандарт ГОСТ 15527-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.
4. Взамен ГОСТ 15527-70.
1. Область применения
Настоящий стандарт распространяется на медно-цинковые сплавы (латуни), обрабатываемые давлением.
При обозначении латуней следует указывать марку в соответствии с данным стандартом.
2а. Нормативные ссылки
ГОСТ 1652.1-77 (ИСО 1554-76). Сплавы медно-цинковые. Методы определения меди
ГОСТ 1652.2-77 (ИСО 4749-84). Сплавы медно-цинковые. Методы определения свинца
ГОСТ 1652.3-77 (ИСО 1312-76, ИСО 4743-34). Сплавы медно-цинковые. Методы определения железа
ГОСТ 1652.4-77. Сплавы медно-цинковые. Методы определения марганца
ГОСТ 1652.5-77 (ИСО 4751-84). Сплавы медно-цинковые. Методы определения олова
ГОСТ 1652.6-77. Сплавы медно-цинковые. Методы определения сурьмы
ГОСТ 1652.7-77. Сплавы медно-цинковые. Методы определения висмута
ГОСТ 1652.8-77. Сплавы медно-цинковые. Методы определения мышьяка
ГОСТ 1652.9-77 (ИСО 7266-84). Сплавы медно-цинковые. Методы определения серы
ГОСТ 1652.10-77. Сплавы медно-цинковые. Методы определения алюминия
ГОСТ 1652.11-77. Сплавы медно-цинковые. Методы определения никеля
ГОСТ 1652.12-77. Сплавы медно-цинковые. Методы определения кремния
ГОСТ 1652.13-77. Сплавы медно-цинковые. Методы определения фосфора
ГОСТ 9716.1-79. Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9716.2-79. Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра
ГОСТ 9716.3-79. Сплавы медно-цинковые. Метод спектрального анализа по окисным образцам с фотографической регистрацией спектра
ГОСТ 24978-91 (ИСО 4740-85). Сплавы медно-цинковые. Методы определения цинка
ГОСТ 25086-87. Цветные металлы и их сплавы. Общие требования к методам анализа
СТ СЭВ 543-77. Числа. Правила записи и округления.
2. Марки
2.1. Марки и химический состав латуней должны соответствовать приведенным в таблицах 1 - 3.
Таблица 1
Химический состав простых (двойных) латуней
-----T-----T-------------------------------------------------T--------T----------------------¬
¦Мар-¦Пре- ¦ Массовая доля,% ¦Расчет- ¦ Пример применения ¦
¦ка ¦дел +-------------------------------------------T-----+ная ¦ ¦
¦ ¦ ¦ Элемент ¦Сумма¦плот- ¦ ¦
¦ ¦ +------T----T----T-----T-----T----T---------+про- ¦ность, ¦ ¦
¦ ¦ ¦ Cu ¦Pb ¦Fe ¦Sb ¦Bi ¦P ¦ Zn ¦чих ¦г/см3, ¦ ¦
¦ ¦ ¦ медь ¦сви-¦же- ¦сурь-¦вис- ¦фос-¦ цинк ¦эле- ¦прибли- ¦ ¦
¦ ¦ ¦ ¦нец ¦лезо¦ма ¦мут ¦фор ¦ ¦мен- ¦зительно¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тов ¦ ¦ ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+----------------------+
¦Л96 ¦мин. ¦95,0 -¦ - ¦ - ¦ - ¦ - ¦ - ¦Остальное¦ - ¦ 8,9 ¦ Листы, ленты, полосы,¦
¦ ¦макс.¦ 97,0¦0,03¦0,1 ¦0,005¦0,002¦0,01¦ - ¦ 0,2 ¦ ¦трубы, прутки, ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+проволока для деталей ¦
¦Л90 ¦мин. ¦88,0 -¦ - ¦ - ¦ - ¦ - ¦ - ¦Остальное¦ - ¦ 8,8 ¦в электротехнике, ¦
¦ ¦макс.¦ 91,0¦0,03¦0,1 ¦0,005¦0,002¦0,1 ¦ - ¦ 0,2 ¦ ¦для медалей и значков ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+ ¦
¦Л85 ¦мин. ¦84,0 -¦ - ¦ - ¦ - ¦ - ¦ - ¦Остальное¦ - ¦ 8,7 ¦ ¦
¦ ¦макс.¦ 86,0¦0,03¦0,1 ¦0,005¦0,002¦0,01¦ - ¦ 0,3 ¦ ¦ ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+----------------------+
¦Л80 ¦мин. ¦79,0 -¦ - ¦ - ¦ - ¦ - ¦ - ¦Остальное¦ - ¦ 8,7 ¦ Листы, ленты, полосы,¦
¦ ¦макс.¦ 81,0¦0,03¦0,1 ¦0,005¦0,002¦0,01¦ - ¦ 0,3 ¦ ¦проволока, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦художественные ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦изделия, сильфоны, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦манометрические ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦трубки, гибкие шланги,¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦музыкальные ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦инструменты ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+----------------------+
¦Л70 ¦мин. ¦69,0 -¦ - ¦ - ¦ - ¦ - ¦ - ¦Остальное¦ - ¦ 8,5 ¦ Радиаторные ленты, ¦
¦ ¦макс.¦ 71,0¦0,05¦0,07¦0,002¦0,002¦ - ¦ - ¦ 0,2 ¦ ¦полосы, трубы, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦теплообменники, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦музыкальные ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦инструменты, детали, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦получаемые глубокой ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦вытяжкой ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+----------------------+
¦Л68 ¦мин. ¦67,0 -¦0,03¦0,1 ¦0,005¦0,002¦0,01¦Остальное¦ - ¦ 8,5 ¦ Проволочные сетки, ¦
¦ ¦макс.¦ 70,0¦ ¦ ¦ ¦ ¦ ¦ - ¦ 0,3 ¦ ¦радиаторные ленты, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦трубы для ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦теплообменников, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦детали, получаемые ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦глубокой вытяжкой ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+----------------------+
¦Л63 ¦мин. ¦62,0 -¦ - ¦ - ¦ - ¦ - ¦ - ¦Остальное¦ - ¦ 8,5 ¦ Листы, ленты, полосы,¦
¦ ¦макс.¦ 65,0¦0,07¦0,2 ¦0,005¦0,002¦0,01¦ - ¦ 0,5 ¦ ¦трубы, прутки, фольга,¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦проволока, детали, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦получаемые глубокой ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦вытяжкой ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+----------------------+
¦Л60 ¦мин. ¦59,0 -¦ - ¦ - ¦ - ¦ - ¦ - ¦Остальное¦ - ¦ 8,4 ¦ Штампованные детали, ¦
¦ ¦макс.¦ 62,0¦0,3 ¦0,2 ¦0,01 ¦0,003¦0,01¦ - ¦ 1,0 ¦ ¦фурнитура ¦
+----+-----+------+----+----+-----+-----+----+---------+-----+--------+----------------------+
¦ Примечания. 1. В латуни марки Л68, предназначенной для изготовления ¦
¦изделий специального назначения, массовая доля элементов не должна быть ¦
¦более: железа - 0,07%, сурьмы - 0,002%, фосфора - 0,005%, мышьяка - ¦
Для просмотра документа целиком скачайте его >>>
