"ГОСТ 31448-2012. Межгосударственный стандарт. Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 июня 2013 г. N 143-ст

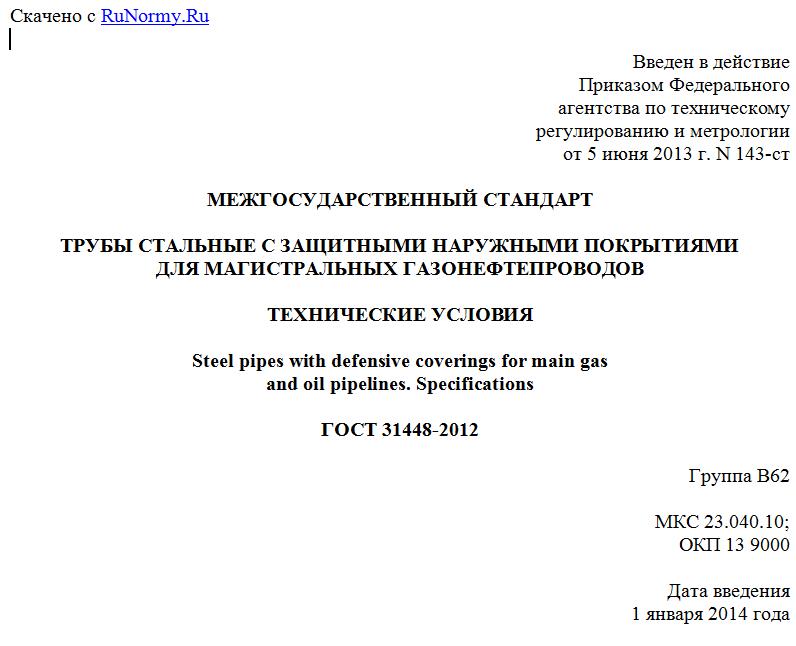

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ С ЗАЩИТНЫМИ НАРУЖНЫМИ ПОКРЫТИЯМИ
ДЛЯ МАГИСТРАЛЬНЫХ ГАЗОНЕФТЕПРОВОДОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel pipes with defensive coverings for main gas
and oil pipelines. Specifications

ГОСТ 31448-2012

Группа В62

МКС 23.040.10;
ОКП 13 9000

Дата введения
1 января 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны", Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ").
2. Внесен Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 15 марта 2012 г. N 49).
За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт

4. Настоящий стандарт подготовлен на основе применения национального стандарта Российской Федерации ГОСТ Р 52568-2006 "Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия".
5. Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2013 г. N 143-ст межгосударственный стандарт ГОСТ 31448-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Необходимость разработки настоящего стандарта обусловлена отсутствием межгосударственного стандарта на сварные трубы с защитными покрытиями с учетом специфики магистральных газонефтепроводов, нефтепродуктопроводов с повышенными нормативными требованиями для обеспечения гарантированной надежности и безопасности при эксплуатации.
В настоящем стандарте содержатся современные достижения в области качества труб с покрытиями, отраженные в международных, региональных, национальных нормативных документах, обеспечения научно-техническими и технологическими решениями.
Нормативные показатели технического уровня и качества труб с покрытиями соответствуют зарубежным стандартам или превышают их.

1. Область применения

Настоящий стандарт распространяется на стальные бесшовные, сварные прямошовные и спирально-шовные трубы диаметром 114 - 1420 мм с наружными защитными покрытиями, нанесенными в заводских условиях, применяемые для строительства и ремонта магистральных газопроводов, нефтепроводов и нефтепродуктопроводов.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.049-91. Единая система защиты от коррозии и старения. Материалы полимерные и их компоненты. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов
ГОСТ 9.050-75. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.005-75. Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности
ГОСТ 12.3.016-87. Система стандартов безопасности труда. Строительство. Работы антикоррозионные. Требования безопасности
ГОСТ 17.2.3.02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 411-77. Резина и клей. Методы определения прочности связи с металлом при отслаивании
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 8696-74. Трубы стальные электросварные со спиральным швом общего назначения. Технические условия
ГОСТ 10692-80. Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 11262-80. Пластмассы. Метод испытания на растяжение
ГОСТ 11645-73. Пластмассы. Метод определения показателя текучести расплава термопластов
ГОСТ 13518-68. Пластмассы. Метод определения стойкости полиэтилена к растрескиванию под напряжением
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
ГОСТ 16337-77. Полиэтилен высокого давления. Технические условия
ГОСТ 17299-78. Спирт этиловый технический. Технические условия
ГОСТ 18299-72. Материалы лакокрасочные. Метод определения предела прочности при растяжении, относительного удлинения при разрыве и модуля упругости
ГОСТ 20295-85. Трубы стальные сварные для магистральных газонефтепроводов. Технические условия
ГОСТ 25812-83. Трубопроводы стальные магистральные. Общие требования к защите от коррозии <1>
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 51164-98 "Трубопроводы стальные магистральные. Общие требования к защите от коррозии".

ГОСТ 28498-90. Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 31447-2012. Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Классификация покрытий

3.1. Наружные защитные покрытия классифицируются по конструкции, назначению и температуре эксплуатации.
3.2. Классификация покрытий по конструкции, назначению и температуре эксплуатации приведена в таблице 1.

Таблица 1

Номер покрытия Конструкция покрытия (обозначение) Вид покрытия (обозначение) Назначение Диаметр труб, мм Температура эксплуатации, °C
1 Трехслойное полиэтиленовое (3ПЭ) Нормальное (Н) Для подземных трубопроводов, прокладываемых в климатических районах <*> I, II, III и имеющих температуру продукта менее 60 °C 114 - 1420 От минус 40 до плюс 60
2 Трехслойное полиэтиленовое (3ПЭ) Теплостойкое (Т) Для подземных трубопроводов, прокладываемых в климатических районах <*> IV или имеющих температуру продукта более 60 °C 114 - 1420 От минус 50 до плюс 80
3 Трехслойное полиэтиленовое (3ПЭ) Специальное (С) Для участков трубопроводов, прокладываемых методом наклонно-направленного бурения, микротоннелирования и протаскивания 114 - 1420 От минус 60 до плюс 60
4 Двухслойное полиэтиленовое (2ПЭ) Нормальное (Н) Для трубопроводов неответственного назначения 114 - 820 От минус 50 до плюс 60
5 Трехслойное полипропиленовое (3ПП) Нормальное (Н) Для подводных и подземных трубопроводов 114 - 1420 От минус 10 до плюс 80
6 Трехслойное полипропиленовое (3ПП) Морозостойкое (М) Для районов Крайнего Севера 114 - 1420 От минус 20 до плюс 80
7 Трехслойное полипропиленовое (3ПП) Специальное (С) Для участков трубопроводов, прокладываемых методом наклонно-направленного бурения, микротоннелирования и протаскивания 114 - 1420 От минус 20 до плюс 110
8 Двухслойное полипропиленовое (2ПП) Нормальное (Н) Для трубопроводов подземной прокладки с повышенной температурой продукта 114 - 820 От минус 10 до плюс 110
9 Однослойное эпоксидное (Э) Нормальное (Н) Для трубопроводов подземной прокладки 114 - 820 От минус 20 до плюс 80
<*> Климатические районы указаны в соответствии с санитарными нормами и правилами [1].
Примечание. Допускается применение покрытий других типов, если это обуславливается проектом строительства трубопровода, при условии, что технические характеристики защитного покрытия будут не ниже, чем требования настоящего стандарта к наиболее близкому типу покрытия.

Примеры условных обозначений:
Труба стальная электросварная прямошовная диаметром 530 мм, толщиной стенки 10 мм из стали класса прочности К52, изготовленная по ГОСТ 20295-85, с трехслойным полиэтиленовым покрытием нормального исполнения по ГОСТ 31448-2012:

Труба - 530 x 10 - К52 ГОСТ 20295-85,
Для просмотра документа целиком скачайте его >>>
