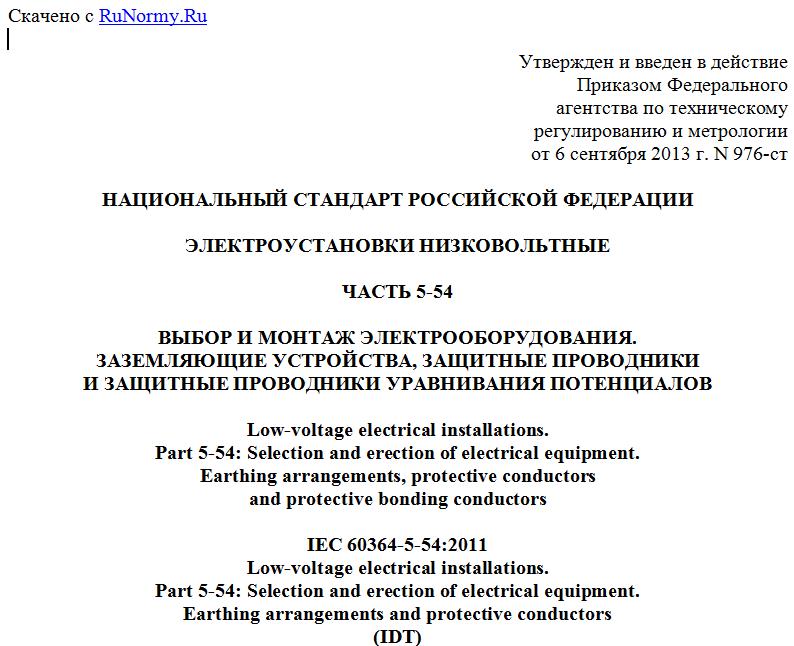

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 976-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 5-54
ВЫБОР И МОНТАЖ ЭЛЕКТРООБОРУДОВАНИЯ.
ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА, ЗАЩИТНЫЕ ПРОВОДНИКИ
И ЗАЩИТНЫЕ ПРОВОДНИКИ УРАВНИВАНИЯ ПОТЕНЦИАЛОВ
Low-voltage electrical installations.
Part 5-54: Selection and erection of electrical equipment.
Earthing arrangements, protective conductors
and protective bonding conductors
IEC 60364-5-54:2011
Low-voltage electrical installations.
Part 5-54: Selection and erection of electrical equipment.
Earthing arrangements and protective conductors
(IDT)
ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011
Группа Е08
ОКСТУ 3402;
ОКС 29.020
91.140.50
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 976-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-5-54:2011 "Электроустановки зданий. Часть 5-54. Выбор и установка электрооборудования. Заземляющие устройства и защитные проводники" (IEC 60364-5-54:2011 "Low-voltage electrical installations. Part 5-54: Selection and erection of electrical equipment. Earthing arrangements and protective conductors").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50571.5.54-2011/МЭК 60364-5-54:2002.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
541. Общие сведения
541.1. Область применения
Настоящий стандарт устанавливает требования к заземляющим устройствам, защитным проводникам и защитным проводникам уравнивания потенциалов, применяемых для обеспечения безопасности в электроустановках.
541.2. Нормативные ссылки
Перечисленные ниже ссылочные документы являются обязательными при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа.
Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60364-4-41:2005. Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара (IEC 60364-4-41:2005, Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock)
МЭК 60364-4-44:2007. Электрические установки низкого напряжения. Часть 4-44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений (IEC 60364-4-44:2007, Low-voltage electrical installations - Part 4-44: Protection for safety - Protection against voltage disturbances and electromagnetic disturbances)
МЭК 60364-5-51:2005. Электрические установки зданий. Часть 5-51. Выбор и монтаж электрооборудования. Общие правила (IEC 60364-5-51:2005, Electrical installations of buildings - Part 5-51: Selection and erection of electrical equipment - Common rules)
МЭК 60439-2. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 2. Частные требования к системам сборных шин (шинопроводам) (IEC 60439-2, Low-voltage switchgear and controlgear assemblies - Part 2: Particular requirements for busbar trunking systems (busways))
МЭК 61439-1. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 1. Общие правила (IEC 61439-1, Low-voltage switchgear and controlgear assemblies - Part 1: General rules)
МЭК 61439-2. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 2. Комплектные силовые коммутационная аппаратура и механизмы управления (IEC 61439-2, Low-voltage switchgear and controlgear assemblies - Part 2: Power switchgear and controlgear assemblies)
МЭК 60724. Температурные пределы короткого замыкания для электрических кабелей на номинальные напряжения 1 кВ (Um = 1,2 кВ) и 3 кВ (Um = 3,6 кВ) (IEC 60724, Short-circuit temperature limits of electric cables with rated voltages of 1 kV (Um = 1,2 kV) and 3 kV (Um = 3,6 kV))
МЭК 60909-0. Токи короткого замыкания в системах трехфазного переменного тока. Часть 0. Расчет токов (IEC 60909-0, Short-circuit currents in three-phase a.c. systems. Part 0. Calculation of currents)
МЭК 60949. Расчет термически допустимых токов короткого замыкания с учетом неадиабатического нагрева (IEC 60949, Calculation of thermally permissible short-circuit currents, taking into account non-adiabatic heating effects)
МЭК 61140. Защита от поражения электрическим током - Общие аспекты, связанные с электроустановками и электрооборудованием (IEC 61140, Protection against electric shock. Common aspects for installation and equipment)
МЭК 61534-1. Системы шинопроводов. Часть 1. Общие требования (IEC 61534-1, Powertrack systems - Part 1: General requirements)
МЭК 62305 (все части). Защита от молнии (IEC 62305 (all parts). Protection against lightning)
МЭК 62305-3:2006. Защита от молнии. Часть 3. Физические повреждения конструкций и опасность для жизни (IEC 62305-3:2006, Protection against lightning - Part 3: Physical damage to structures and life hazard).
541.3. Термины и определения
541.3.1. Открытая проводящая часть (exposed-conductive-part): доступная для прикасания проводящая часть оборудования, которая нормально не находится под напряжением, но может оказаться под напряжением при повреждении основной изоляции.
[МЭК 60050-826:2004, статья 826-12-10] [1]
541.3.2. Сторонняя проводящая часть (extraneous-conductive-part): проводящая часть, не являющаяся частью электрической установки, но которая может находиться под электрическим потенциалом, как правило, потенциалом локальной земли.
[МЭК 60050-826:2004, статья 826-12-11] [1]
541.3.3. Заземляющий электрод (заземлитель) (earth electrode): проводящая часть, которая может быть погружена в землю или в специальную проводящую среду, например бетон или уголь, и находящаяся в электрическом контакте с землей.
[МЭК 60050-826:2004, статья 826-13-05, Изм.] [1]
541.3.4. Замоноличенный в бетон фундаментный заземлитель (concrete-embedded foundation earth electrode): заземляющий электрод, как правило, в виде замкнутого контура, замоноличенный в бетон.
[МЭК 60050-826:2004 IEC, статья 826-13-08, Изм.] [1]
541.3.5. Заглубленный в грунт фундаментный заземлитель (soil-embedded foundation earth electrode): заземляющий электрод, как правило, в виде замкнутого контура, заглубленный в грунт под фундаментом здания.
[МЭК 60050-826:2004, статья 826-13-08, Изм.] [1]
541.3.6. Защитный проводник (protective conductor): проводник, предназначенный для целей безопасности, например, для защиты от поражения электрическим током.
[МЭК 60050-826:2004, статья 826-13-22] [1]
Примечание. Понятие "защитный проводник" включает в себя защитный проводник уравнивания потенциалов, проводник защитного заземления и заземляющий проводник, когда их применяют для защиты от поражения электрическим током.
541.3.7. Защитный проводник уравнивания потенциалов (protective bonding conductor): защитный проводник, предназначенный для защитного уравнивания потенциалов.
[МЭК 60050-826:2004, статья 826-13-24) [1]
541.3.8. Заземляющий проводник (earthing conductor): проводник, создающий электрическую цепь или ее часть проводящей цепи между данной точкой системы или установки, или оборудования и заземляющим электродом или заземлителем.
[МЭК 60050-826:2004, статья 826-13-12, Изм.] [1]
Примечание. В настоящем стандарте под заземляющим проводником понимают проводник, который соединяет заземлитель с точкой уравнивания потенциалов, как правило, с главной заземляющей шиной.
541.3.9. Главный заземляющий зажим (шина) (main earthing terminal): зажим (шина), являющийся(аяся) частью заземляющего устройства установки и обеспечивающий(ая) присоединение нескольких проводников с целью заземления.
[МЭК 60050-826:2004, статья 826-13-15] [1]
541.3.10. Защитный проводник заземления (защитный заземляющий проводник) (protective earthing conductor): защитный проводник, предназначенный для защитного заземления.
[МЭК 60050-826:2004, статья 826-13-23] [1]
541.3.11. Функциональное заземление (functional earthing): заземление точки или точек системы или установки или оборудования не в целях электробезопасности.
[МЭК 60050-826:2004, статья 826-13-10] [1]
541.3.12. Заземляющее устройство (earthing arrangement): совокупность всех электрических соединений и устройств, включенных в заземление системы, установки или оборудования.
[МЭК 60050-195:2004, статья 195-02-20] [2].
542. Заземляющие устройства
