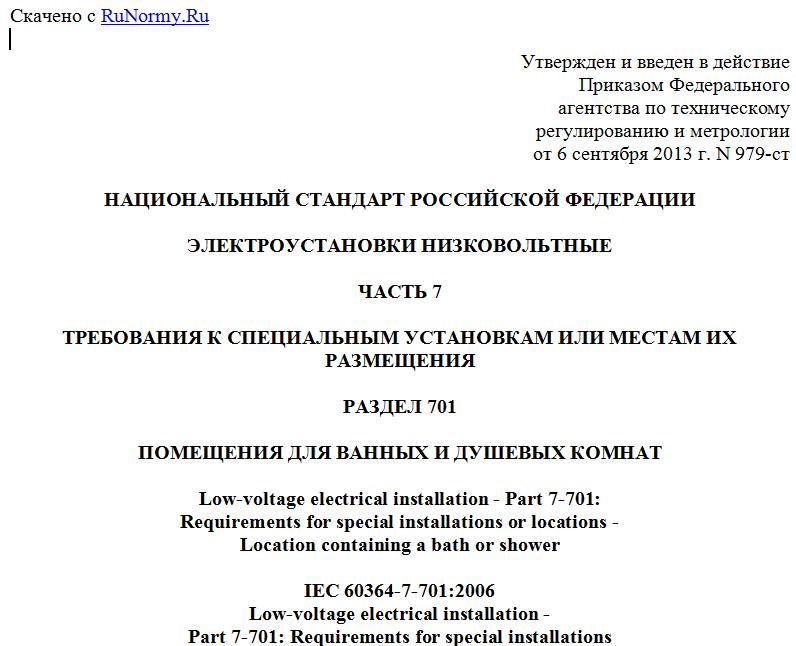

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 979-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 7
ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ УСТАНОВКАМ ИЛИ МЕСТАМ ИХ РАЗМЕЩЕНИЯ
РАЗДЕЛ 701
ПОМЕЩЕНИЯ ДЛЯ ВАННЫХ И ДУШЕВЫХ КОМНАТ
Low-voltage electrical installation - Part 7-701:
Requirements for special installations or locations -
Location containing a bath or shower
IEC 60364-7-701:2006
Low-voltage electrical installation -
Part 7-701: Requirements for special installations
or locations - Location containing a bath or shower
(IDT)
ГОСТ Р 50571.7.701-2013
ОКС 13.260
29.020
91.140.50
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 979-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-7-701:2006 "Электроустановки зданий низковольтные. Часть 7-701: Требования к специальным установкам или помещениям. Глава 701. Помещения для ванных и душевых (IEC 60364-7-701:2006) Low-voltage electrical installation - Part 7-701: Requirements for special installations or locations - Location containing a bath or shower).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50571.11-96 (МЭК 364-7-701-84).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
По структуре построения и изложения требований международный стандарт МЭК 60364-7-701:2006 "Электроустановки зданий низковольтные. Часть 7-701: Требования к специальным установкам или помещениям. Глава 701. Помещения для ванных и душевых" дополняет, изменяет или заменяет требования соответствующих стандартов МЭК, входящих в серию международных стандартов МЭК 60364, который состоит из частей:
Часть 1. Электроустановки низковольтные. Основные положения, оценка общих характеристик, термины и определения.
Часть 4. Электроустановки низковольтные. Требования по обеспечению безопасности:
Часть 4-41. Защита от поражения электрическим током.
Часть 4-42. Защита от тепловых воздействий.
Часть 4-43. Защита от сверхтоков.
Часть 4-44. Защита от отклонения напряжения и электромагнитных помех.
Часть 5. Электроустановки низковольтные. Выбор и монтаж электрооборудования:
Часть 5-51. Общие требования.
Часть 5-52. Электропроводки.
Часть 5-53. Аппаратура отделения, коммутации и управления.
Часть 5-54. Заземляющие устройства, защитные проводники и проводники уравнивания потенциалов.
Часть 5-55. Прочее оборудование.
Часть 5-56. Системы безопасности.
Часть 6. Электроустановки низковольтные. Испытания.
Часть 7. Электроустановки низковольтные. Требования к специальным установкам или местам их расположения.
В настоящем стандарте нумерация раздела или пункта через точку после обозначения 701 относится к нумерации раздела или пункта одного из стандартов серии стандартов МЭК 60364, например нумерация пункта в настоящем стандарте 701.413.1 относится к требованиям соответствующего по содержанию пункта 411.3.1 стандарта МЭК 60364-4-41:2005 и изменяет или дополняет эти требования.
Отсутствие в настоящем стандарте соответствующих ссылок на другие стандарты серии международных стандартов МЭК 60364 означает обязательность применения требований этих стандартов к объекту стандартизации.
701. Область применения
Настоящий стандарт распространяется на электрические установки в помещениях, содержащих стационарную ванну или душ, и к окружающим их зонам в соответствии с указаниями данного стандарта.
Настоящий стандарт не применяется к специальным установкам, например специальным душам, используемым в производственных помещениях или в лабораториях.
Примечание 1. К помещениям, содержащим ванну или душ для лечебных целей, могут предъявляться специальные требования.
Примечание 2. Готовые ванны и/или душевые кабины заводского изготовления должны соответствовать МЭК 60335-2-105 [1].
Примечание 3. В Германии термин "помещение" может быть интерпретирован как комнаты зданий.
701.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МЭК 60364-4-41 Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара
IEC 60364-4-41 Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock
МЭК 60364-5-54 Электрические установки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов
IEC 60364-5-54 Electrical installations of buildings. Part 5: Selection and erection of electrical equipment. Section 54: Earthing arrangements, protective conductors and protective bonding conductors
МЭК 61558-2-5 Трансформаторы силовые, блоки питания и аналогичные изделия. Требования безопасности. Часть 2-5. Частные требования к трансформаторам и блокам питания для электробритв
IEC 61558-2-5 Safety of transformers, reactors, power supply units and combinations thereof - Part 2-5: Particular requirements and test for transformer for shavers, power supply units for shavers and shaver supply units.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
701.30. Оценка общих характеристик
701.30.1. Общие характеристики
При использовании настоящего стандарта размеры зон определяются в соответствии с требованиями 701.30.2 - 701.30.4. Для готовых стационарных ванн заводского изготовления и/или душевых кабин размеры зон определяются для конкретного расположения поддона.
Наличие горизонтальных или наклонных потолков, стен с окнами или без окон, дверей, настилов и перегородок может привести к дополнительным ограничениям для самих помещений, содержащих ванну или душ, и их зон. Где размеры перегородок меньше, чем размеры соответствующих зон, например, перегородка имеет высоту ниже 225 см, должно учитываться минимальное расстояние по горизонтали и вертикали (см. рисунки 701.1 и 701.2).
Все размеры в сантиметрах
Рисунок 701.1. Размеры зон в помещениях,
содержащих ванну или душ с поддоном
Все размерности в сантиметрах
