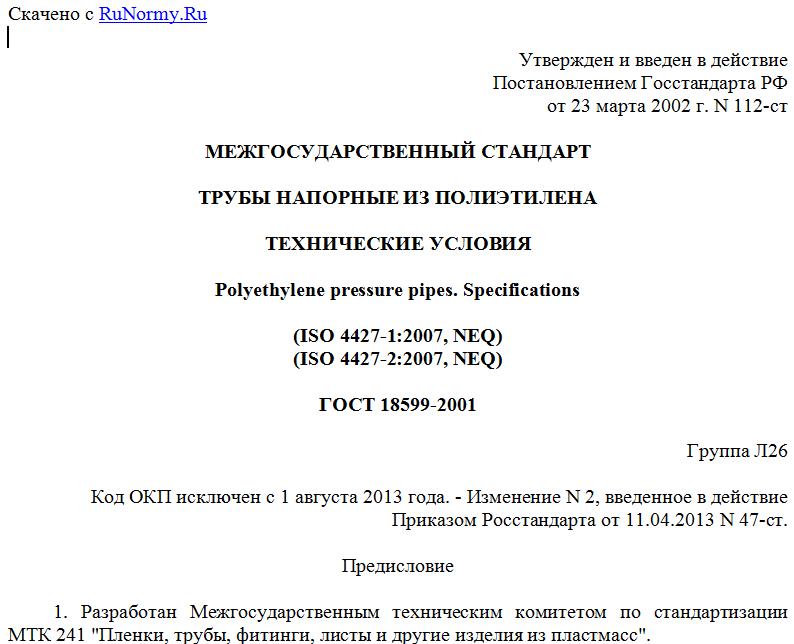

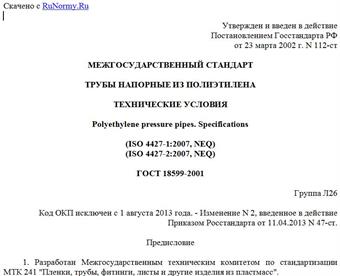

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 23 марта 2002 г. N 112-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ НАПОРНЫЕ ИЗ ПОЛИЭТИЛЕНА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Polyethylene pressure pipes. Specifications
(ISO 4427-1:2007, NEQ)
(ISO 4427-2:2007, NEQ)
ГОСТ 18599-2001
Группа Л26
Код ОКП исключен с 1 августа 2013 года. - Изменение N 2, введенное в действие Приказом Росстандарта от 11.04.2013 N 47-ст.
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс".
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
3. Настоящий стандарт соответствует международным стандартам ISO 4427-1:2007. Plastics piping systems - Polyethylene (PE) pipes and fittings for water supply - Part 1: General (Трубопроводы из пластмасс. Трубы и фитинги из полиэтилена для водоснабжения. Часть 1. Общие положения) и ISO 4427-2:2007. Plastics piping systems - Polyethylene (PE) pipes and fittings for water supply - Part 2: Pipes (Трубопроводы из пластмасс. Трубы и фитинги из полиэтилена для водоснабжения. Часть 2: Трубы).
Степень соответствия - неэквивалентная (NEQ).
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 марта 2002 г. N 112-ст межгосударственный стандарт ГОСТ 18599-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Взамен ГОСТ 18599-83.
1. Область применения
Настоящий стандарт распространяется на напорные трубы из полиэтилена, предназначенные для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при рабочей температуре от 0 °C до 40 °C (стандартная температура 20 °C) и номинальном давлении до 2,5 МПа (25 бар), а также другие жидкие и газообразные вещества (Приложение А).
Стандарт не распространяется на трубы для проведения электромонтажных работ и транспортирования горючих газов, предназначенных в качестве сырья и топлива для промышленного и коммунально-бытового использования.
Абзац исключен с 1 августа 2013 года. - Изменение N 2, введенное в действие Приказом Росстандарта от 11.04.2013 N 47-ст.
Стандарт распространяется на напорные трубы трех типов:
- трубы из полиэтилена (номинальным наружным диаметром ), в том числе с маркировочными полосами;
- трубы из полиэтилена с соэкструзионными слоями на наружной и/или внутренней поверхностях трубы (номинальным наружным диаметром ), где все слои имеют одинаковый уровень минимальной длительной прочности (MRS) в соответствии с В.2 (приложение В);
- трубы из полиэтилена (номинальным наружным диаметром ) с дополнительной защитной оболочкой из термопласта на наружной поверхности трубы в соответствии с В.3 (приложение В).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.708-83. Единая система защиты от коррозии и старения. Пластмассы. Методы испытаний на старение при воздействии естественных и искусственных климатических факторов
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.044-89 (ИСО 4589-84). Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.3.030-83. Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности
ГОСТ 12.4.121-83. Система стандартов безопасности труда. Противогазы промышленные фильтрующие. Технические условия
ГОСТ 17.2.3.02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 949-73. Баллоны стальные малого и среднего объема для газов на (200 кгс/см2). Технические условия
ГОСТ 5583-78 (ИСО 2046-73). Кислород газообразный технический и медицинский. Технические условия
ГОСТ 6507-90. Микрометры. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 8032-84. Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 9293-74 (ИСО 2435-73). Азот газообразный и жидкий. Технические условия
ГОСТ 11262-80. Пластмассы. Метод испытания на растяжение
ГОСТ 11358-89. Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 11645-73. Пластмассы. Метод определения показателя текучести расплава термопластов
ГОСТ 12423-66. Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15139-69. Пластмассы. Методы определения плотности (объемной массы)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для разных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16337-77. Полиэтилен высокого давления. Технические условия
ГОСТ 16338-85. Полиэтилен низкого давления. Технические условия
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 22235-2010. Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 24104-2001 <*>. Весы лабораторные. Общие технические требования
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 53228-2008. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
ГОСТ 24157-80. Трубы из пластмасс. Метод определения стойкости при постоянном внутреннем давлении
ГОСТ 26277-84. Пластмассы. Общие требования к изготовлению образцов способом механической обработки
ГОСТ 26311-84. Полиолефины. Метод определения сажи
ГОСТ 26359-84. Полиэтилен. Метод определения содержания летучих веществ
ГОСТ 26653-90. Подготовка генеральных грузов к транспортированию. Общие требования
ГОСТ 27078-86. Трубы из термопластов. Методы определения изменения длины труб после прогрева
ГОСТ 29325-92 (ИСО 3126-74) <*>. Трубы из пластмасс. Определение размеров.
--------------------------------
<*> В Российской Федерации действует ГОСТ Р ИСО 3126-2007. Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
ГОСТ ИСО 161-1-2004 Трубы из термопластов для транспортирования жидких и газообразных сред. Номинальные наружные диаметры и номинальные давления. Метрическая серия.
ГОСТ ИСО 4065-2005. Трубы из термопластов. Таблица универсальных толщин стенок
ГОСТ ИСО 11922-1-2006. Трубы из термопластов для транспортирования жидких и газообразных сред. Размеры и допуски. Часть 1. Метрическая серия
ГОСТ ИСО 12162-2006. Материалы термопластичные для напорных труб и соединительных деталей. Классификация и обозначение. Коэффициент запаса прочности
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Номинальный размер DN/OD: числовое обозначение размера элементов трубопровода, кроме резьбовых соединений, которое является округленным числом приблизительно равным производственному размеру в миллиметрах, относящийся к наружному диаметру.
3.2. Номинальный наружный диаметр , мм: установленный наружный диаметр, относящийся к номинальному размеру DN/OD.
Примечание. Для труб, соответствующих ГОСТ ИСО 161-1, номинальный наружный диаметр является минимальным средним наружным диаметром , установленным в настоящем стандарте.
3.3. Наружный диаметр в любом месте , мм: измеренный наружный диаметр трубы в любом поперечном сечении трубы, округленный в большую сторону до 0,1 мм.
3.4. Средний наружный диаметр , мм: измеренный наружный периметр трубы, деленный на , округленный в сторону до 0,1 мм.
Примечание. Значение принимают равным 3,142.
3.5. Минимальный средний наружный диаметр , мм: минимальное значение среднего наружного диаметра трубы, установленное в настоящем стандарте для данного номинального размера.
3.6. Максимальный средний наружный диаметр , мм: максимальное значение среднего наружного диаметра трубы, установленное в настоящем стандарте для данного номинального размера.
3.7. Овальность (отклонение от круглости), мм: разность между измеренными максимальным и минимальным наружными диаметрами в одном и том же поперечном сечении трубы.
3.8. Номинальная толщина стенки , мм: толщина стенки трубы, установленная в ГОСТ ИСО 4065 и соответствующая минимальной допустимой толщине
