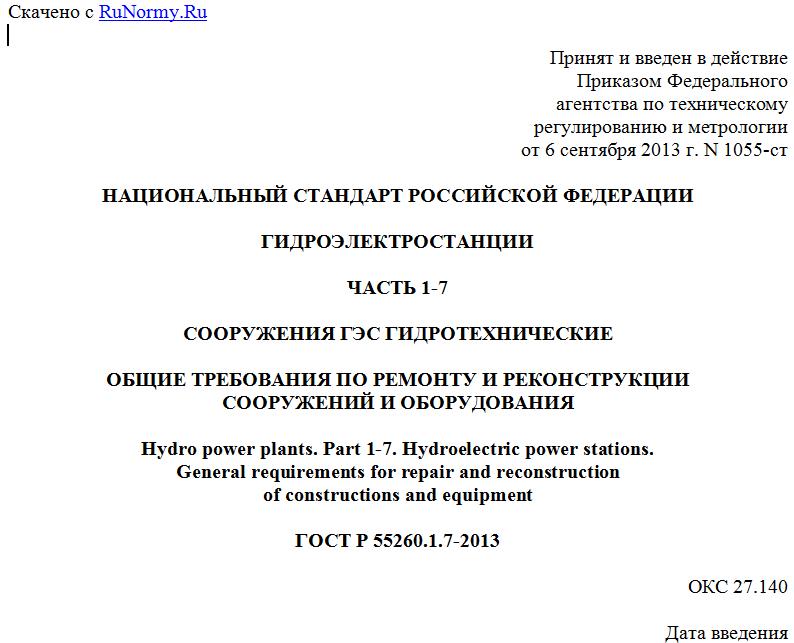

Принят и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1055-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГИДРОЭЛЕКТРОСТАНЦИИ
ЧАСТЬ 1-7
СООРУЖЕНИЯ ГЭС ГИДРОТЕХНИЧЕСКИЕ
ОБЩИЕ ТРЕБОВАНИЯ ПО РЕМОНТУ И РЕКОНСТРУКЦИИ
СООРУЖЕНИЙ И ОБОРУДОВАНИЯ
Hydro power plants. Part 1-7. Hydroelectric power stations.
General requirements for repair and reconstruction
of constructions and equipment
ГОСТ Р 55260.1.7-2013
ОКС 27.140
Дата введения
1 июля 2015 года
Предисловие
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС").
2. Внесен Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии".
3. Принят и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1055-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Национальный стандарт "Гидроэлектростанции. Часть 1-7. Сооружения ГЭС гидротехнические. Общие требования по ремонту и реконструкции сооружений и оборудования" (далее - стандарт) разработан в соответствии с требованиями Федерального закона N 184-ФЗ "О техническом регулировании". Стандарт направлен на повышение надежности и безопасности эксплуатации механического оборудования гидроэлектростанций (далее - ГЭС) и объекта в целом.
При разработке стандарта актуализированы относящиеся к области его применения действующие в гидроэнергетике нормативно-технические документы или отдельные разделы этих документов. В стандарт включены апробированные, подтвержденные опытом эксплуатации технические нормы, методики и рекомендации по эксплуатации механического оборудования гидротехнических сооружений ГЭС, уточнены действующие порядок и правила работы при осуществлении технического обслуживания этого оборудования.
1. Область применения
1.1. Настоящий стандарт устанавливает основные правила организации технического обслуживания и ремонта (ТОиР) гидравлических электростанций, требования к порядку планирования и финансирования ТОиР, требования к подготовке и производству ремонта, приемке из ремонта, к оценке качества отремонтированного оборудования, зданий и сооружений и выполненных ремонтных работ.
Правила организации ТОиР оборудования, зданий и сооружений электростанций и сетей рекомендуются к применению электростанциями, управляющими, генерирующими и сетевыми компаниями, а также всеми предприятиями и организациями, привлекаемыми к планированию, подготовке, организации и производству ремонтных работ, разработке технической документации на ремонт оборудования, зданий и сооружений.
1.2. Настоящий стандарт распространяется на здания и сооружения производственного назначения, а также гидротехнические сооружения тепловых и гидравлических электростанций, электрических и тепловых сетей и подстанций.
1.3. Настоящий стандарт распространяется на все виды и типы механического оборудования водосбросных, водовыпускных и водоподводящих гидротехнических сооружений гидроэлектростанций:
- затворы гидротехнических сооружений и разборные плотины всех типов и любого назначения вместе с опорно-ходовыми и закладными частями;
- сороудерживающие решетки, плавучие заграждения и прочие устройства, преграждающие доступ посторонним предметам (плавающим телам) к водопропускным отверстиям гидротехнических сооружений и защищающие турбинные тракты ГЭС от мусора;
- стационарные подъемные и тяговые механизмы для затворов, устройства для маневрирования вододействующими затворами;
- подъемно-транспортные механизмы, предназначенные для маневрирования подвижными конструкциями гидротехнических сооружений (козловые и мостовые краны, подвесные однорельсовые тележки);
- вспомогательные устройства для маневрирования затворами и решетками: штанги, траверсы, захватные балки с механическим или гидравлическим приводом для сцепления подъемно-транспортных механизмов с затворами и сороудерживающими решетками под водой, подхваты;
- решеткоочистные машины и устройства для очистки сороудерживающих решеток и водного пространства перед ними;
- подъемно-транспортное оборудование общего назначения (тележки для перемещения в пределах гидроузла затворов, трансформаторов, мусора из-под решеткоочистных машин и грейферов кранов, поворотные круги, лифты, бремсберги, кантователи и т.п.);
- прочие специальные устройства: герметические двери, крышки люков, крышки над агрегатами и т.п.;
- облицовки затворных камер и прилегающих участков водоводов;
- устройства для защиты механического оборудования от обмерзания при его эксплуатации при отрицательных температурах, включающие пневматические системы и потокообразователи для поддержания незамерзающего пространства перед поверхностными затворами, а также различные обогревательные приспособления.
1.4. Нормы и требования стандарта должны использоваться на ГАЭС и малых ГЭС при условии дополнительного учета специфических для этих электростанций особенностей условий их эксплуатации.
1.5. Стандарт базируется на основных нормативно-технических, распорядительных и информационных документах, относящихся к области применения стандарта, действовавших в период его разработки.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-2013 Единая система конструкторской документации. Ремонтные документы
ГОСТ 27.002-2009 Надежность в технике. Термины и определения
ГОСТ 10169-77 Машины электрические трехфазные синхронные. Методы испытаний
ГОСТ 11828-86 Машины электрические вращающиеся. Общие методы испытаний
ГОСТ 19179-73 Гидрология суши. Термины и определения
ГОСТ 19431-84 Энергетика и электрификация. Термины и определения
ГОСТ 25855-83 Уровень и расход поверхностных вод. Общие требования к измерению.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 19431, ГОСТ 19179, ГОСТ 27.002, а также следующие термины и определения:
3.1. Безопасность гидротехнического сооружения: свойство гидротехнического сооружения, определяющее его защищенность от внутренних и внешних угроз или опасностей и препятствующее возникновению на объекте источника техногенной опасности для жизни, здоровья и законных интересов людей, состояния окружающей среды, хозяйственных объектов и собственности.
3.2. Гидротехническое сооружение, гидросооружение: сооружение для использования водных ресурсов, а также для борьбы с вредным воздействием вод.
3.3. Заводской ремонт: ремонт транспортабельного изделия или его отдельных составных частей на ремонтных предприятиях (ремонтных заводах) на основе применения передовой технологии и развитой специализации.
3.4. Качество отремонтированного оборудования: степень соответствия совокупности присущих оборудованию характеристик качества, полученных в результате выполнения его ремонта, требованиям, установленным в нормативной и технической документации.
3.5. Качество ремонта оборудования: степень выполнения требований, установленных в нормативной и технической документации, при реализации комплекса операций по восстановлению исправности или работоспособности оборудования и восстановлению ресурса оборудования или его составных частей.
3.6. Контроль технического состояния: проверка соответствия значений параметров объекта требованиям технической документации и определение на этой основе одного из заданных видов технического состояния в данный момент времени.
3.7. Контрольно-измерительная аппаратура: стационарная измерительная аппаратура или устройства, устанавливаемые на гидротехнических сооружениях для контроля их состояния.
3.8. Контрольно-измерительная система: комплекс контрольно-измерительной аппаратуры и устройств, предназначенных для контроля состояния гидротехнических сооружений в период строительства и эксплуатации.
3.9. Методика оценки качества ремонта оборудования: документ, устанавливающий требования к применению совокупности методов освидетельствования, дефектации, контроля, испытаний оборудования и к определению характеристик качества в процессе ремонта и после ремонта, для формирования оценки качества ремонта оборудования.
3.10. Неапробированные технологии: непроверенные практически, неопробованные.
3.11. Неплановый ремонт: ремонт, постановка изделий на который осуществляется без предварительного назначения.
3.12. Нормативная и техническая документация: документы, устанавливающие требования.
3.13. Объект технического обслуживания (ремонта): изделие, которому необходимы определенные операции технического обслуживания (ремонта) и подготовленное к выполнению этих операций.
3.14. Объем технического обслуживания (ремонта): совокупность операций технического обслуживания (ремонта) и (или) трудоемкость их выполнения.
3.15. Оценка качества ремонта оборудования: установление степени соответствия результатов, полученных при освидетельствовании, дефектации, контроле и испытаниях после устранения дефектов, характеристикам качества оборудования, установленным в нормативной и технической документации.
3.16. Плановый ремонт: ремонт, постановка изделий на который осуществляется в соответствии с требованиями нормативной документации.
3.17. Приемо-сдаточные испытания: контрольные испытания продукции при приемочном контроле.
