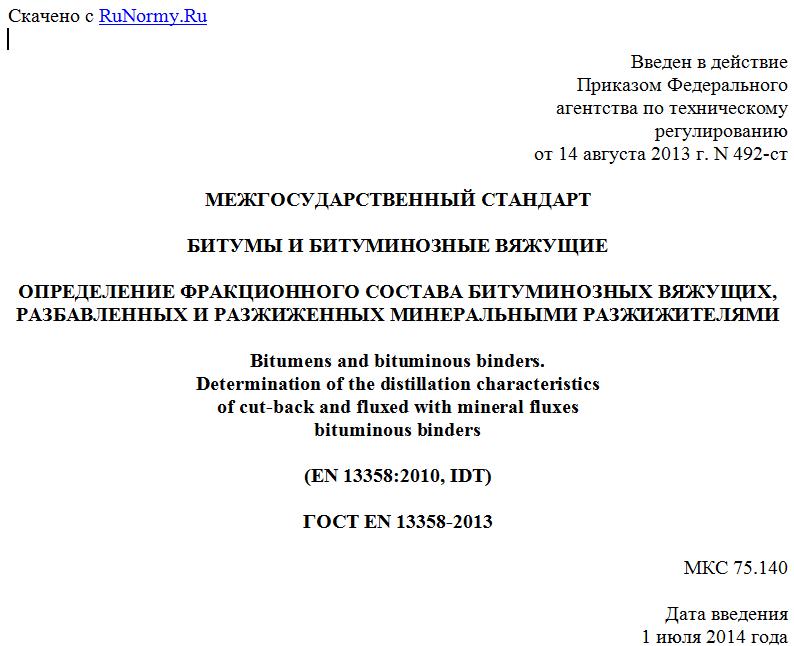

Введен в действие
Приказом Федерального
агентства по техническому
регулированию
от 14 августа 2013 г. N 492-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ
ОПРЕДЕЛЕНИЕ ФРАКЦИОННОГО СОСТАВА БИТУМИНОЗНЫХ ВЯЖУЩИХ,
РАЗБАВЛЕННЫХ И РАЗЖИЖЕННЫХ МИНЕРАЛЬНЫМИ РАЗЖИЖИТЕЛЯМИ
Bitumens and bituminous binders.
Determination of the distillation characteristics
of cut-back and fluxed with mineral fluxes
bituminous binders
(EN 13358:2010, IDT)
ГОСТ EN 13358-2013
МКС 75.140
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 55-П от 25 марта 2013 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 13358:2010 Bitumen and bituminous binders - Determination of the distillation characteristics of cut-back and fluxed bituminous binders made with mineral fluxes (Битум и битуминозные вяжущие. Определение дистилляционных характеристик разбавленных и разжиженных битуминозных вяжущих, приготовленных с минеральными разжижителями).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном приложении Д.А.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию от 14 августа 2013 г. N 492-ст межгосударственный стандарт ГОСТ EN 13358-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и правок в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются в информационной системе общего пользования - на информационном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает определения фракционного состава битуминозных вяжущих, разбавленных и разжиженных минеральными разжижителями.
Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
EN 58 Bitumen and bituminous binders - Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)
EN 12594 Bitumen and bituminous binders - Preparation of test samples (Битум и битуминозные вяжущие. Приготовление образцов для испытания)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 дистилляция (distillation): Процесс выпаривания и конденсации жидкости.
3.2 минеральный разжижитель (mineral flux): Углехимический, нефтехимический или смешанный разжижитель.
4. Сущность метода
Нефтяные разбавленные и разжиженные битуминозные вяжущие перегоняют с контролируемой скоростью до тех пор, пока температура жидкости не станет равной 360 °C, и определяют объемы дистиллятов, полученные в определенных диапазонах температур. При необходимости в дальнейшем могут быть испытаны дистиллят и остаток.
5. Аппаратура
Помимо обычной лабораторной аппаратуры и стеклянной посуды используют следующее.
5.1 Колба для перегонки вместимостью 500 см3, с боковой трубкой размерами, приведенными на рисунке 1.
Рисунок 1 - Колба для перегонки
5.2 Аппарат для перегонки - стандартный холодильник с водяным охлаждением, со стеклянной рубашкой номинальной длиной от 200 до 300 мм и общей длиной трубки (450 +/- 10) мм (рисунок 2).
1 - термометр; 2 - слюдяное окошко; 3 - пробка; 4 - кожух;
5 - колба для перегонки; 6 - два листа металлической сетки
с размером ячеек приблизительно 1 мм; 7 - вытяжная труба;
8 - горелка; 9 - подставка; 10 - притертая пробка;
11 - холодильник с водяным охлаждением со стеклянной
рубашкой длиной от 200 до 300 мм; 12 - переходник;
13 - приемник; 14 - промокательная бумага;
15 - остродонный приемник
Рисунок 2 - Аппарат для перегонки
5.3 Стеклянный переходник толщиной стенок 1 мм, усиленной верхней частью и углом примерно 105°. Внутренний диаметр широкого конца - (18 +/- 2) мм, узкого - не менее 5 мм. Нижняя поверхность переходника должна быть в форме плавно убывающей кривой от широкого конца к узкому. Внутренняя линия выходного конца должна быть вертикальной, выходное отверстие должно быть обрезано или отшлифовано (но не оплавлено) под углом 45° +/- 5° к внутренней линии.
Примечание - В оборудовании, описанном выше и приведенном на рисунках 1 и 2, использованы пробки. Допускается использовать оборудование со стеклянными пришлифованными соединениями.
5.4 Кожух
