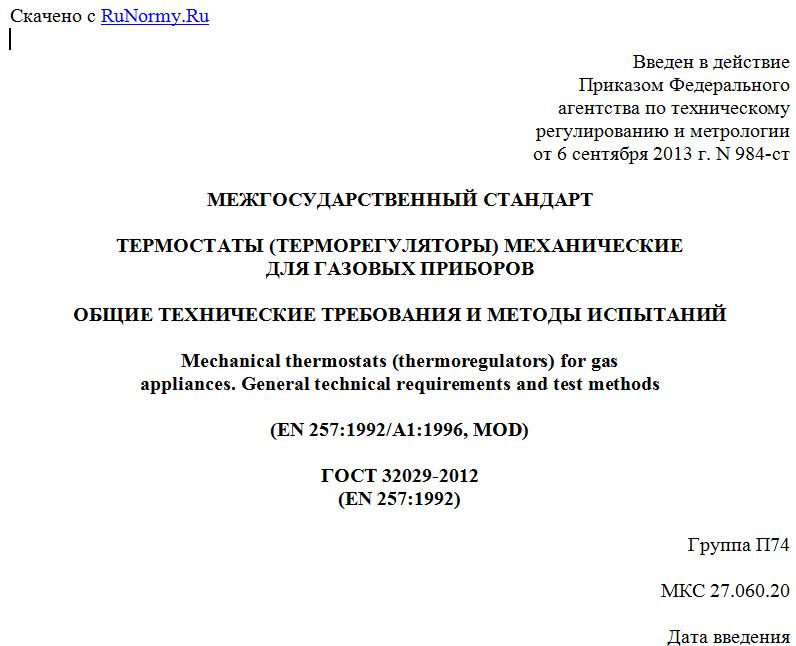

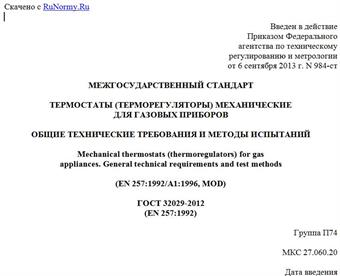

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 984-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТЕРМОСТАТЫ (ТЕРМОРЕГУЛЯТОРЫ) МЕХАНИЧЕСКИЕ
ДЛЯ ГАЗОВЫХ ПРИБОРОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Mechanical thermostats (thermoregulators) for gas
appliances. General technical requirements and test methods
(EN 257:1992/A1:1996, MOD)
ГОСТ 32029-2012
(EN 257:1992)
Группа П74
МКС 27.060.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол от 3 декабря 2012 г. N 54-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Кыргызстан KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту EN 257:1992/A1:1996. Mechanical thermostats for gas burning appliances (Терморегуляторы механические для газовых приборов) путем изменения отдельных фраз (слов, ссылок), которые выделены курсивом.
Наименование настоящего стандарта приведено в соответствие с правилами, установленными в ГОСТ 1.5-2001 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного (регионального) стандарта соответствующий межгосударственный стандарт, сведения о котором приведены в Приложении ДБ.
Степень соответствия - модифицированный (MOD).
Стандарт подготовлен на основе применения ГОСТ Р ЕН 257-2004.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 984-ст межгосударственный стандарт ГОСТ 32029-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к конструкции и функциональные требования к механическим терморегуляторам (далее - терморегуляторы) для газовых аппаратов, определяет терминологию, маркировку и методы проведения испытаний.
Стандарт распространяется на механические терморегуляторы, которые прямо или косвенно осуществляют регулирование температуры с помощью встроенного газового клапана и не нуждаются в подводе электрической энергии от внешнего источника.
Настоящий стандарт распространяется на механические терморегуляторы с номинальным диаметром условного прохода до 50 мм и максимальным давлением на входе до 50 кПа (500 мбар).
Требования настоящего стандарта применимы к терморегуляторам всех газовых аппаратов, применяемым для нагрева или охлаждения, работающим на природном и (или) сжиженном газах.
Настоящий стандарт распространяется на терморегуляторы, которые встраивают в газовые аппараты, устанавливаемые в закрытом помещении.
Механические терморегуляторы, на которые распространяется настоящий стандарт, предназначены для поддержания температуры в установленных пределах.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.030-74. Единая система защиты от коррозии и старения материалов и изделий. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 617-2006. Трубы медные и латунные круглого сечения. Технические условия
ГОСТ 3262-75. Трубы стальные водогазопроводные. Технические условия
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 24705-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27570.0-87 (МЭК 335-1-76). Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ МЭК 730-1-95. Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячно издаваемого информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Терморегулятор: устройство, работающее без подвода вспомогательной энергии от внешнего источника, регулирующее температуру в пределах заданного диапазона посредством установки расхода газа, соответствующего температуре датчика.
3.2. Виды терморегуляторов
3.2.1. Настраиваемый терморегулятор: терморегулятор, необходимое значение температуры на котором может быть задано пользователем в пределах между минимальным и максимальным значениями.
3.2.2. Терморегулятор с фиксированной установкой: терморегулятор с заранее заданной температурой, которая не может быть изменена пользователем.
3.2.3. Двухпозиционный терморегулятор: терморегулятор, имеющий только две установки расхода "открыто-закрыто", "открыто-малый расход" или "малый расход-закрыто".
3.2.4. Терморегулятор непрерывного действия: терморегулятор, регулирующий расход газа таким образом, чтобы его изменение соответствовало определенному значению температуры.
3.2.5. Терморегулятор непрерывного действия с дополнительным двухпозиционным режимом работы: терморегулятор, который между положениями "закрыто" и "малый расход" работает как двухпозиционный регулятор, а между положениями "малый расход" и "открыто" работает как терморегулятор непрерывного действия.
3.3. Исполнительный элемент: подвижная деталь, которая изменяет расход газа через терморегулятор.
3.4. Вентиляционное отверстие: отверстие, с помощью которого в пространстве с переменным объемом поддерживают атмосферное давление.
3.5. Устройство предварительной настройки: устройство, с помощью которого проводят предварительную настройку режимов работы.
Примечания:
1. Это устройство может иметь тип нерегулируемой или свободной настройки.
2. Предварительная настройка может быть осуществлена плавно (регулировочным винтом) или ступенчато (заменой дросселя).
3. Предварительную настройку может осуществлять только уполномоченное лицо.
3.6. Устройство предварительной настройки с фиксированной установкой: нерегулируемое устройство предварительной настройки, например фиксированный байпас, который обеспечивает минимальный расход газа через терморегулятор.
3.7. Устройство настройки байпаса: регулировочный винт или сменная диафрагма, которая устанавливает минимальный расход газа через терморегулятор; доступ к диафрагме может быть осуществлен только с помощью специального инструмента.
3.8. Температурный датчик: устройство, которое измеряет температуру регулируемой или контролируемой среды.
3.9. Герметичность
3.9.1. Внешняя герметичность: герметичность внутреннего газопроводящего пространства по отношению к атмосфере.
3.9.2. Внутренняя герметичность (терморегулятор с нулевым закрытием): герметичность исполнительного элемента, находящегося в закрытом положении и уплотняющего газопроводящее пространство по отношению к другому пространству или выходному отверстию.
Примечание. Внутренняя герметичность характеризует суммарную утечку исполнительных элементов в закрытом состоянии.
3.10. Давление
3.10.1. Общие сведения
Все виды давления представляют собой статическое избыточное давление по отношению к атмосферному давлению, измеренное перпендикулярно к направлению потока газа.
