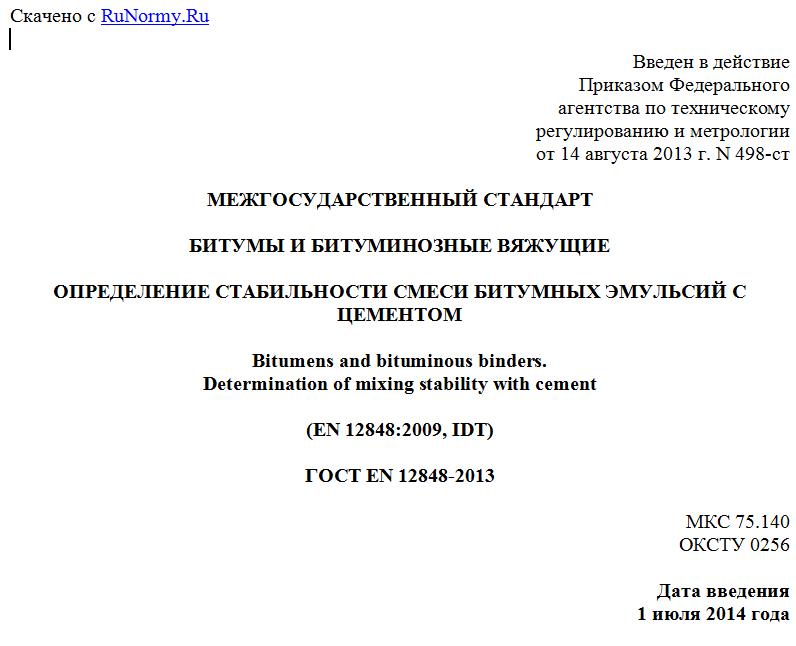

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2013 г. N 498-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ
ОПРЕДЕЛЕНИЕ СТАБИЛЬНОСТИ СМЕСИ БИТУМНЫХ ЭМУЛЬСИЙ С ЦЕМЕНТОМ
Bitumens and bituminous binders.
Determination of mixing stability with cement
(EN 12848:2009, IDT)
ГОСТ EN 12848-2013
МКС 75.140
ОКСТУ 0256
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. N 55-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 12848:2009 Bitumen and bituminous binders - Determination of mixing stability with cement of bituminous emulsions (Битум и битуминозные вяжущие. Определение стабильности смеси битумных эмульсий с цементом).
Региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Официальные экземпляры регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, региональные стандарты, на которые даны ссылки, имеются в ФГУП "СТАНДАРТИНФОРМ"
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении Д.А
5 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. N 498-ст межгосударственный стандарт ГОСТ EN 12848-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения стабильности смеси битумных эмульсий с цементом. Метод применяется для стабилизированных катионоактивных битумных эмульсий и медленно осаждающихся стабилизированных анионоактивных битумных эмульсий.
1.2 Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
EN 58 Bitumen and bituminous binders - Sampling bituminous binders (Битум и битумные вяжущие. Отбор проб битумных вяжущих)
EN 197-1 Cement - Part 1: Composition, specifications and conformity criteria for common cements (Цемент. Часть 1. Состав, технические требования и критерии соответствия цемента общего назначения)
EN 12594 Bitumen and bituminous binders - Preparation of test samples (Битум и битумные вяжущие. Приготовление образцов для испытания)
EN ISO 3696 Water for analytical laboratory use - Specification and test methods (Вода для лабораторного анализа. Технические требования и методы испытаний)
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 стабильность смеси с цементом (mixing stability with cement): Масса коагулированного материала (битум + цемент), полученная при смешении битумной эмульсии с цементом при условиях испытания, установленных в настоящем стандарте.
4 Сущность метода
4.1 Битумную эмульсию смешивают с цементом при определенных условиях. Затем смесь пропускают через сито и взвешивают количество оставшегося на сите материала.
5 Реактивы и материалы
5.1 Используют только реактивы класса ч.д.а., воду класса 3 по EN ISO 3696 и портландцемент CEM I, тип R по EN 197-1.
6 Аппаратура
Помимо обычной лабораторной аппаратуры и стеклянной посуды, используют:
6.1 Сито из нержавеющей стали или латуни номинальным диаметром рамки от 75 до 200 мм, с размером ячеек 2,0 мм.
6.2 Сито из нержавеющей стали или латуни номинальным диаметром рамки от 75 до 200 мм, с размером ячеек 0,16 мм.
6.3 Стан для сита диаметром от 75 до 200 мм.
6.4 Круглодонный сосуд из стекла или нержавеющей стали вместимостью 500 см3.
6.5 Градуированный цилиндр вместимостью 200 см3.
6.6 Весы, предназначенные для взвешивания до 500 г с точностью +/- 0,1 г.
6.7 Стеклянная или стальная палочка для перемешивания.
6.8 Термостат, способный поддерживать температуру (110 +/- 5) °C.
6.9 Секундомер с точностью измерения до 0,2 с или выше в течение 300 с.
7 Отбор проб
7.1 Пробу для испытания отбирают в соответствии с EN 58 и готовят в соответствии с EN 12594.
8 Проведение испытания
8.1 Общие положения
Испытание проводят в нормальных лабораторных условиях при температуре от 18 °C до 28 °C.
8.2 Просеивание цемента
Просеивают цемент (см. раздел 5), используя сито с размером ячеек 0,16 мм (6.2). Сушат просеянный цемент в термостате (6.8) при температуре (110 +/- 5) °C. Помещают высушенный цемент в эксикатор или водонепроницаемый контейнер и хранят там до проведения испытания.
8.3 Проведение испытания
Моют сито с размером ячеек 2,0 мм (6.1) и стан для сита (6.3) и сушат в термостате (6.8) в течение 30 мин. Охлаждают сито со станом в эксикаторе до температуры окружающей среды и взвешивают их (m1).
Взвешивают (50,0 +/- 0,1) г цемента в круглодонном сосуде (6.4). Добавляют 100 см3 образца битумной эмульсии и сразу перемешивают в течение 1 мин круговыми движениями со скоростью 1 об/с. Добавляют 150 см3 воды и перемешивают еще три минуты с той же скоростью.
Фильтруют полученную смесь через сито с размером ячеек 2,0 мм (6.1), несколько раз смывая водой всю смесь из круглодонного сосуда. Когда вся смесь будет смыта из круглодонного сосуда, промывают сито водой, наливая ее с высоты (150 +/- 5) мм, пока смывы не станут чистыми.
Вставляют сито в стан и сушат в термостате (6.8) в течение 1 ч. Охлаждают в эксикаторе и взвешивают. Повторяют эту процедуру до постоянного значения массы сита со станом (m2) (с разницей между взвешиваниями не более 0,1 г).
9 Расчет
9.1 Рассчитывают стабильность смеси образца с цементом Sc, г, по следующей формуле
Для просмотра документа целиком скачайте его >>>
