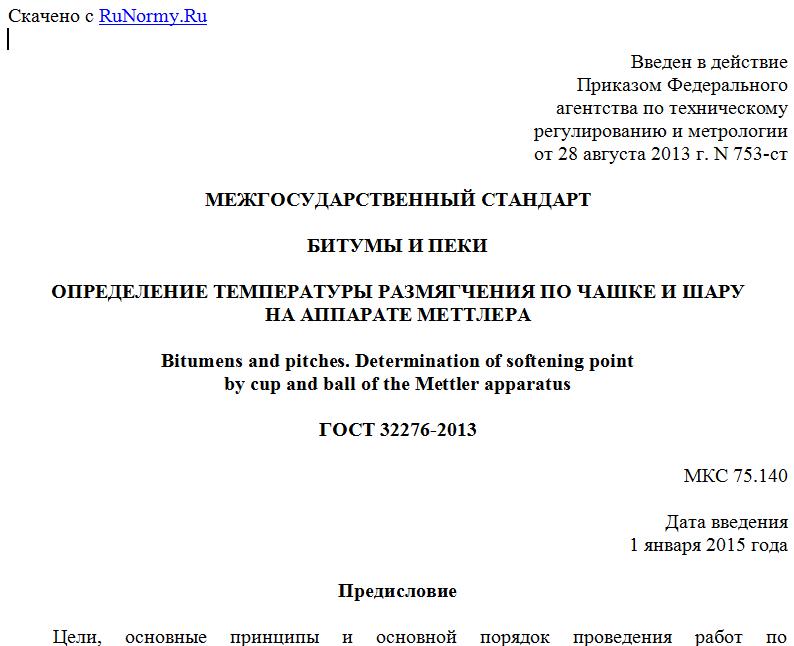

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 753-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ И ПЕКИ
ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРЫ РАЗМЯГЧЕНИЯ ПО ЧАШКЕ И ШАРУ
НА АППАРАТЕ МЕТТЛЕРА
Bitumens and pitches. Determination of softening point
by cup and ball of the Mettler apparatus
ГОСТ 32276-2013
МКС 75.140
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 28 августа 2013 г. N 58-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 00-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 753-ст межгосударственный стандарт ГОСТ 32276-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен стандарту ASTM D 3461-07 "Стандартный метод определения температуры размягчения битума и пека (метод чашки и шара Меттлера)" ["Standard test method for softening point of asphalt and pitch (Mettler cup-and-ball method)", IDT].
Стандарт разработан Комитетом ASTM D04 "Дорожные материалы".
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандарты ASTM, на которые даны ссылки, имеются в национальном органе по стандартизации.
Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Декабрь 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения температуры размягчения битумов и пеков в диапазоне температур от 50 °C до 180 °C на аппарате Меттлера по чашке и шару, который дает результаты, сопоставимые с результатами по методу ASTM D 36.
Примечание - Если температура размягчения битума, определенная по чашке и шару на аппарате Меттлера, не соответствует установленным требованиям, арбитражным является метод по ASTM D 36.
1.2 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы.
Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения) <1>.
--------------------------------
<1> По вопросу стандартов ASTM следует посетить ASTM website, www.astm.org или обратиться к службе ASTM по работе с клиентами на service@astm.org. Относительно тома ежегодного сборника стандартов ASTM следует обратиться на страницу ASTM Website standard's Document Summary.
ASTM A 314 Specification for stainless steel billets and bars for forging (Спецификация на заготовки и бруски из нержавеющей стали для ковки)
ASTM D 36 Test method for softening point of bitumen (ring-and-ball apparatus) [Метод определения температуры размягчения битумов (аппарат кольца и шара)]
ASTM D 140 Practice for sampling bituminous materials (Методы отбора проб битуминозных материалов)
ASTM D 4296 Standard practice for sampling pitch (Стандартный метод отбора проб пека)
3 Сущность метода
3.1 Температуру размягчения по настоящему стандарту определяют как температуру, при которой образец битума, помещенный в цилиндрическую чашку с отверстием в дне диаметром 6,5 мм и нагреваемый с линейной скоростью, стекает вниз на расстояние 19 мм под действием свинцового шарика диаметром 8 мм, расположенного по центру поверхности образца, и прерывает луч света.
4 Назначение и применение
4.1 Битумы и пеки при нагревании не проходят через фазовый переход между твердым и жидким состоянием и поэтому не имеют истинных температур плавления. При повышении температуры они постепенно размягчаются или становятся менее вязкими. Для получения воспроизводимых результатов испытания температуру размягчения можно определить произвольным, но четко установленным методом.
4.2 Настоящий метод является одним из способов определения однородности поставляемого продукта.
5 Аппаратура
5.1 Для определения температуры размягчения по настоящему методу используют аппарат Меттлера <1>. Доступные в продаже аппараты состоят из блока управления с цифровым индикатором температуры, совмещенного с нагревателем, картриджами для образцов и вспомогательным оборудованием. Блок управления автоматически регулирует скорость нагрева печи. Температура размягчения фиксируется на дисплее, нагревание прекращают, когда стекающий образец приводит в действие фотоэлемент датчика. Общий вид аппарата Меттлера показан на рисунке 1.
--------------------------------
<1> Аппарат можно приобрести в Mettler Toledo, Inc., Balances and Instruments, 69 Princeton-Hightstown Rd., Hightstown, NJ 08520-0071.
1 - контрольно-вычислительный блок; A - ЖК-дисплей
с руководством для оператора; B - указатель температуры;
C - клавиатура с функциональными клавишами F1 - F6;
D - номер выбранного метода; 2 - картриджи
со вспомогательным оборудованием; 3 - измерительная
ячейка FP83HT; E - держатель образца
Рисунок 1 - Общий вид аппарата Меттлера FP-5/53
5.1.1 Блок управления
Блок управления, обеспечивающий непрерывное линейное увеличение температуры от 25 °C до 250 °C со скоростью 2 °C/мин. При испытании цифровой дисплей показывает температуру с точностью до 0,1 °C.
5.1.2 Нагревательный блок
Нагревательный блок, обеспечивающий нагревание чашки с образцом по 5.1.3 с линейной скоростью (2,0 +/- 0,3) °C/мин. Блок включает сенсорную систему, фиксирующую температуру размягчения с точностью до 0,1 °C.
5.1.3 Блок с чашкой для образцов
Чашка из хромированной латуни или нержавеющей стали, соответствующей требованиям ASTM A 314 для типа 303 (UNS 530300), размерами, приведенными на рисунке 2. Чашку помещают в блок таким образом, чтобы испытуемый образец при достижении температуры размягчения стекал на расстояние 19 мм, прерывал луч света и программа нагрева останавливалась.
Рисунок 2 - Чашка для образцов
5.1.4 Свинцовый шарик
