Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1046-ст

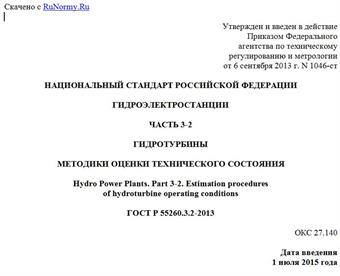

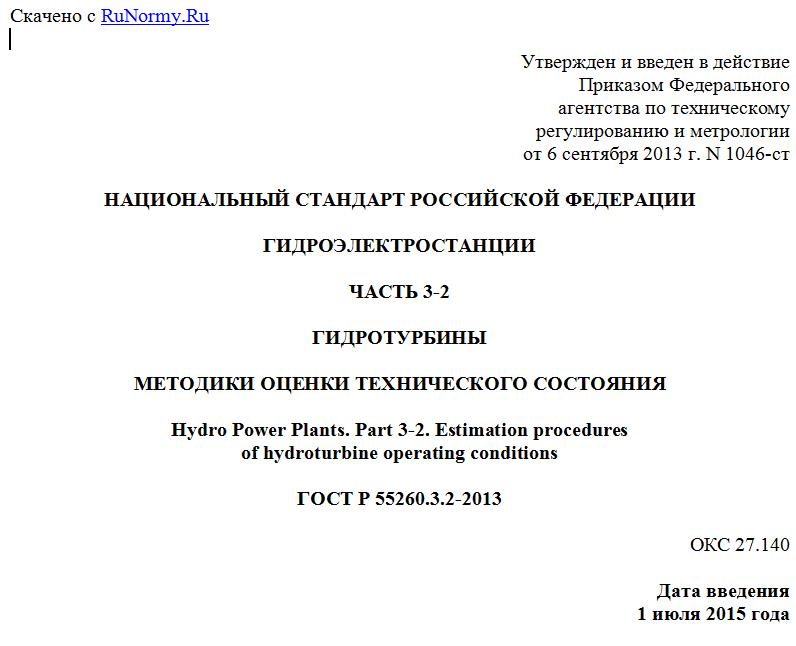

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГИДРОЭЛЕКТРОСТАНЦИИ
ЧАСТЬ 3-2
ГИДРОТУРБИНЫ
МЕТОДИКИ ОЦЕНКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Hydro Power Plants. Part 3-2. Estimation procedures
of hydroturbine operating conditions
ГОСТ Р 55260.3.2-2013
ОКС 27.140
Дата введения
1 июля 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1046-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт разработан в соответствии с требованиями Федерального закона от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании".
Настоящий стандарт направлен на повышение безопасности и эффективности эксплуатации гидротурбинных установок гидроэлектрических станций.
Установленные настоящим стандартом методики оценки технического состояния гидротурбин учитывают потенциальные опасности и сценарии развития опасных ситуаций с соблюдением требований безопасности.
1 Область применения
1.1 Настоящий стандарт определяет нормы и объем контроля состояния гидротурбин, минимально необходимого для оценки исправности и/или работоспособности контролируемых установок, а также для принятия решений о проведении технических обследований по специальным программам в целях определения остаточного ресурса и/или продления срока службы.
1.2 Настоящий стандарт устанавливает порядок и правила оценки технического состояния гидротурбин при:
- постоянном контроле состояния работающего оборудования;
- периодических осмотрах выведенного из работы оборудования;
- технических освидетельствованиях оборудования;
- технических обследованиях оборудования.
1.3 Настоящий стандарт устанавливает методики измерений контролируемых параметров и испытаний гидротурбин, применяемые при комплексных и индивидуальных технических обследованиях.
1.4 Настоящий стандарт не устанавливает требования к типам и видам используемых при техническом контроле штатной контрольной аппаратуры и специальных средств измерений.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 8.439-81 Расход воды в напорных трубопроводах
ГОСТ 32-74 Масла турбинные. Технические условия
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 5616-89 Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 19431-84 Энергетика и электрификация. Термины и определения
ГОСТ 19919-74 Контроль автоматизированный технического состояния изделий авиационной техники. Термины и определения
ГОСТ 20911-89 Техническая диагностика. Термины и определения
ГОСТ 22373-82 Затворы дисковые и шаровые для гидравлических турбин. Общие технические условия
ГОСТ 25866-83 Эксплуатация техники. Термины и определения
ГОСТ 27528-87 Турбины гидравлические поворотно-лопастные, радиально-осевые. Типы. Основные параметры
ГОСТ 27807-88 Турбины гидравлические вертикальные. Технические требования и приемка
ГОСТ 28446-90 Оценка кавитационной эрозии в гидротурбинах, насосах гидроаккумулирующих станций и насосах-турбинах
ГОСТ 28842-90 (МЭК 41-63, МЭК 607-78) Турбины гидравлические. Методы натурных приемочных испытаний
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики выполнения измерений
ГОСТ Р 54130-2010 Качество электрической энергии. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 визуальный контроль: Органолептический контроль, осуществляемый органами зрения.
3.2 вспомогательный персонал: Категория работников вспомогательных профессий, выполняющих работу в зоне действующих энергоустановок.
3.3 гидравлическая турбина поворотно-лопастная: Гидравлическая турбина с поворотными лопастями рабочего колеса.
3.4 гидравлическая турбина радиально-осевая: Гидравлическая турбина, в рабочем колесе которой вода движется по криволинейным поверхностям вращения, изменяющим направление потока от радиального к осевому.
3.5 гидроагрегат: Агрегат, состоящий из гидравлической турбины и электрического гидрогенератора.
3.6 гидроагрегат вертикальный: Гидроагрегат с вертикальным валом.
3.7 гидравлическая турбина (гидротурбина): Турбина, в которой в качестве рабочего тела используется вода.
3.8 гидротурбинная установка: Установка, предназначенная для преобразования энергии воды в механическую, включающая гидравлическую турбину и вспомогательное оборудование.
3.9 гидроэлектростанция, ГЭС/ГАЭС (далее - ГЭС): Электростанция, преобразующая механическую энергию воды в электрическую энергию.
3.10 дежурный работник объекта электроэнергетики (ГЭС): Работник ГЭС, уполномоченный на выдачу и выполнение команд по управлению электроэнергетическим режимом ГЭС, а также на непосредственное воздействие на органы управления гидроэнергетической установки.
3.11 деталь оборудования: Неделимая составная часть конструктивного узла оборудования.
3.12 диагностический (контролируемый) параметр: Параметр объекта, используемый при его диагностировании (контроле).
3.13 единица оборудования: Объект техники, созданный для выполнения конкретной производственной функции при производстве отпускаемой продукции (в целях настоящего стандарта - гидравлическая турбина, регулятор гидротурбины).
3.14 измеренное значение параметра: Значение параметра, установленное в результате его измерения определенным средством контроля.
3.15 измерительный контроль: Контроль, осуществляемый с применением средств измерений.
3.16 исправное состояние: Состояние объекта, при котором он соответствует всем требованиям нормативно-технической и/или конструкторской (проектной) документации.
3.17 испытания: Экспериментальное определение количественных и/или качественных характеристик свойств объекта испытаний как результата воздействия на него при его функционировании, при моделировании объекта и/или воздействий.
3.18 камера рабочего колеса гидравлической турбины: Элемент проточной части осевой или диагональной гидравлической турбины, внутри которого расположено рабочее колесо.
3.19 карта измерений: Технологический документ контроля, предназначенный для регистрации результатов измерения контролируемых параметров, с указанием подписей исполнителя операции, руководителя участка и контролирующего лица.
3.20 контроль технического состояния: Проверка соответствия значений параметров объекта требованиям технической документации и определение на этой основе одного из заданных видов технического состояния в данный момент времени.
3.21 конструктивный узел оборудования: Составная часть элемента оборудования, состоящая из ряда конструкций и деталей (в целях настоящего стандарта - лопасть рабочего колеса, лопатка направляющего аппарата и др.).
3.22 мертвая зона регулятора по скорости (частоте): Максимальная зона между двумя значениями относительной скорости (частоты) в %, в которой главный сервомотор регулятора скорости не перемещается.
3.23 минимальное время закрытия (открытия) сервомотора: Время, за которое совершался бы один полный ход сервомотора при максимальной скорости перемещения поршня.
3.24 направляющий аппарат гидравлической турбины: Рабочий орган гидравлической турбины, изменяющий закрутку потока и регулирующий расход гидравлической турбины за счет поворота лопаток.
3.25 неисправное состояние: Состояние объекта, при котором он не соответствует хотя бы одному из требований нормативно-технической и/или конструкторской (проектной) документации.
3.26 неработоспособное состояние: Состояние объекта, при котором значение хотя бы одного из параметров, характеризующих его способность выполнять заданные функции, не соответствует требованиям нормативно-технической и/или конструкторской (проектной) документации.
3.27 номинальное значение параметра: Значение параметра, определяемое его функциональным назначением и служащее началом отсчета отклонений.
3.28 нормальная эксплуатация: Эксплуатация изделий в соответствии с действующей эксплуатационной документацией.
