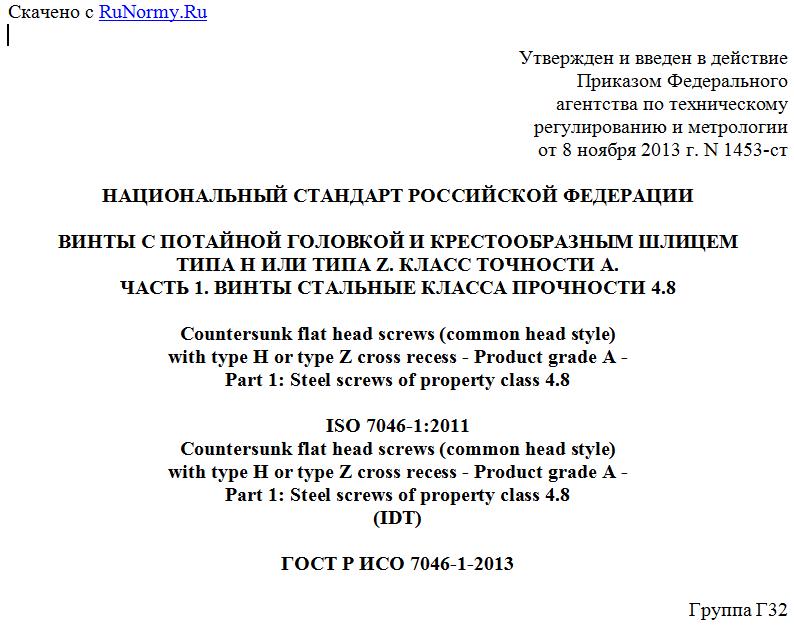

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1453-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ
ТИПА H ИЛИ ТИПА Z. КЛАСС ТОЧНОСТИ A.
ЧАСТЬ 1. ВИНТЫ СТАЛЬНЫЕ КЛАССА ПРОЧНОСТИ 4.8
Countersunk flat head screws (common head style)
with type H or type Z cross recess - Product grade A -
Part 1: Steel screws of property class 4.8
ISO 7046-1:2011
Countersunk flat head screws (common head style)
with type H or type Z cross recess - Product grade A -
Part 1: Steel screws of property class 4.8
(IDT)
ГОСТ Р ИСО 7046-1-2013
Группа Г32
ОКС 21.060.10;
ОКП 16 5000
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1453-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 7046-1:2011 "Винты с потайной головкой и крестообразным шлицем типа H или типа Z. Класс точности A. Часть 1. Винты стальные класса прочности 4.8" (ISO 7046-1:2011 "Countersunk flat head screws (common head style) with type H or type Z cross recess - Product grade A - Part 1: Steel screws of property class 4.8").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50403-92 (ИСО 2009-83, ИСО 7046-83).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает характеристики винтов с потайной головкой с резьбой от М1,6 до М10 включительно, класса точности A и класса прочности 4.8 и крестообразным шлицем типа H и типа Z.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 261, ИСО 888, ИСО 898-1 и ИСО 965-2.
2. Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).
ИСО 225. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions)
ИСО 261. Резьбы метрические ISO общего назначения. Общий план (ISO 261, ISO general purpose metric screw threads - General plan)
ИСО 898-1. Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread)
ИСО 965-2. Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality)
ИСО 3269. Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)
ИСО 4042. Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners - Electroplated coatings)
ИСО 4757. Шлицы крестообразные для винтов (ISO 4757, Cross recesses for screws)
ИСО 4759-1. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C)
ИСО 6157-1. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1, Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements)
ИСО 8992. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Размеры
Размеры винтов указаны на рисунке 1 и в таблице 1. Символы и обозначения размеров по ИСО 225.
1 - конец без фаски; 2 - кромка (скругленная или прямая)
Рисунок 1
Таблица 1
Размеры
В миллиметрах
Диаметр стержня приблизительно равен среднему диаметру резьбы или наружному диаметру резьбы.
4. Технические требования и ссылочные стандарты
Технические требования в соответствии с таблицей 2.
Таблица 2
Технические требования и ссылочные стандарты
Материал Сталь
Общие требования Обозначение стандарта ИСО 8992
Резьба Допуски 6g
Обозначение стандарта ИСО 261, ИСО 965-2
Механические свойства Класс прочности 4.8
Обозначение стандарта ИСО 898-1
Допуски Класс точности A
Обозначение стандарта ИСО 4759-1
Крестообразный шлиц Обозначение стандарта ИСО 4757
Отделка - покрытие Без покрытия Требования к электролитическим покрытиям по ИСО 4042 Дополнительные требования или другая отделка или покрытие должны быть согласованы между поставщиком и заказчиком
Дефекты поверхности Допустимые дефекты поверхности по ИСО 6157-1
Приемка Приемочный контроль по ИСО 3269
5. Обозначение
Пример - Винт с потайной головкой и крестообразным шлицем с резьбой М5, номинальной длиной I = 20 мм, классом прочности 4.8 и крестообразным шлицем типа Z обозначают следующим образом:
Винт с потайной головкой ГОСТ Р ИСО 7046-1 - М5 x 20 - 4.8 - Z.
Приложение ДА
