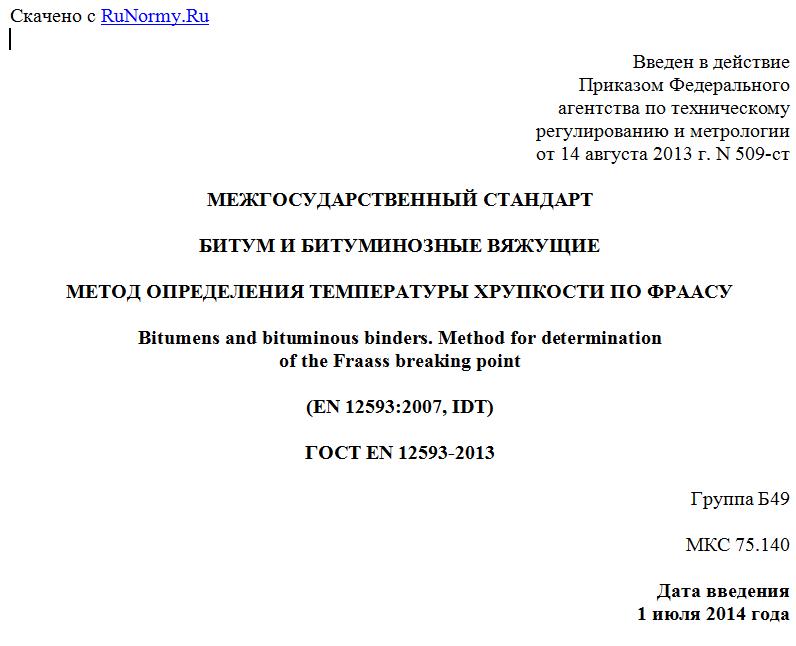

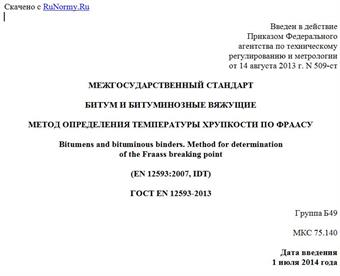

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2013 г. N 509-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРЫ ХРУПКОСТИ ПО ФРААСУ
Bitumens and bituminous binders. Method for determination
of the Fraass breaking point
(EN 12593:2007, IDT)
ГОСТ EN 12593-2013
Группа Б49
МКС 75.140
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Государственным унитарным предприятием "Институт нефтехимпереработки Республики Башкортостан" (ГУП "Институт нефтехимпереработки РБ"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 55-П от 25 марта 2013 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 12593:2007 Bitumen and bituminous binders - Determination of the Fraass breaking point (Битум и битуминозные вяжущие. Определение точки хрупкости по Фраасу).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении Д.А.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию от 14 августа 2013 г. N 509-ст межгосударственный стандарт ГОСТ EN 12593-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает метод определения температуры хрупкости по Фраасу битума и битуминозных вяжущих.
Предупреждение - Применение настоящего стандарта может быть связано с использованием в процессе определения опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 58 Bitumen and bituminous binders - Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)
EN 1425 Bitumen and bituminous binders - Characterization of perceptible properties (Битум и битуминозные вяжущие. Определение органолептических свойств)
EN 1427 Bitumen and bituminous binders - Determination of the softening point - Ring and ball method (Битум и битуминозные вяжущие. Определение точки размягчения. Метод кольца и шара)
EN 12594 Bitumen and bituminous binders - Preparation of test samples (Битум и битуминозные вяжущие. Приготовление образцов для испытания).
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 температура хрупкости по Фраасу (Fraass breaking point): Температура в градусах Цельсия, при которой пленка битума или битуминозного вяжущего материала заданной равномерной толщины разрушается при определенной нагрузке.
4 Сущность метода
Сущность метода заключается в определении температуры образца битума или битуминозного вяжущего, охлажденного и периодически изгибаемого, при которой появляются трещины или образец становится хрупким. За температуру хрупкости по Фраасу принимают температуру, при которой появляется первая трещина.
5 Аппаратура
При определении температуры хрупкости по Фраасу применяют:
5.1 Пластины из отпущенной пружинной стали длиной (41,00 +/- 0,05) мм, шириной (20,0 +/- 0,2) мм, толщиной (0,15 +/- 0,02) мм.
В промежутках между испытаниями пластины хранят в горизонтальном положении, защищенными от коррозии. Если при визуальном осмотре обнаружено, что пластина деформирована или подвержена коррозии, ее бракуют.
5.2 Оборудование для подготовки пластины, используемое для нанесения расплавленной пробы
5.2.1 Магнитный брусок с плоской и гладкой поверхностью (рисунок 1), на котором можно разместить 1 - 3 пластины с подходящей крышкой (рисунок 2).
Размеры подходящего устройства
Рисунок 1 - Магнитный брусок
Рисунок 2 - Металлическая крышка
(толщина листа - 1,5 мм)
5.2.2 Металлическая опора с двумя разными зонами: в одной зоне контролируют и регулируют температуру, в другой - охлаждают циркулирующей водой. Металлическая опора должна быть строго горизонтальной и иметь устройство для регулирования уровня.
5.3 Аппарат для определения температуры хрупкости по Фраасу, приведенный на рисунке 3, состоит из деталей, описанных в 5.3.1 - 5.3.3.
Примечание - Вместо ручного аппарата можно использовать полуавтоматический или автоматический аппарат, воспроизводящий те же условия.
Приведенные размеры обязательны.
1 - стеклянный цилиндр; 2 - верхний и нижний зажимы;
3 - наружная трубка устройства для сгибания; 4 - наружная
испытательная трубка; 5 - внутренняя испытательная трубка;
6 - пробка для цилиндра 1, удерживающая наружную
испытательную трубку 4; 7 - пробка для наружной
испытательной трубки 4, удерживающая внутреннюю
испытательную трубку 5; 8 - пробка для внутренней
