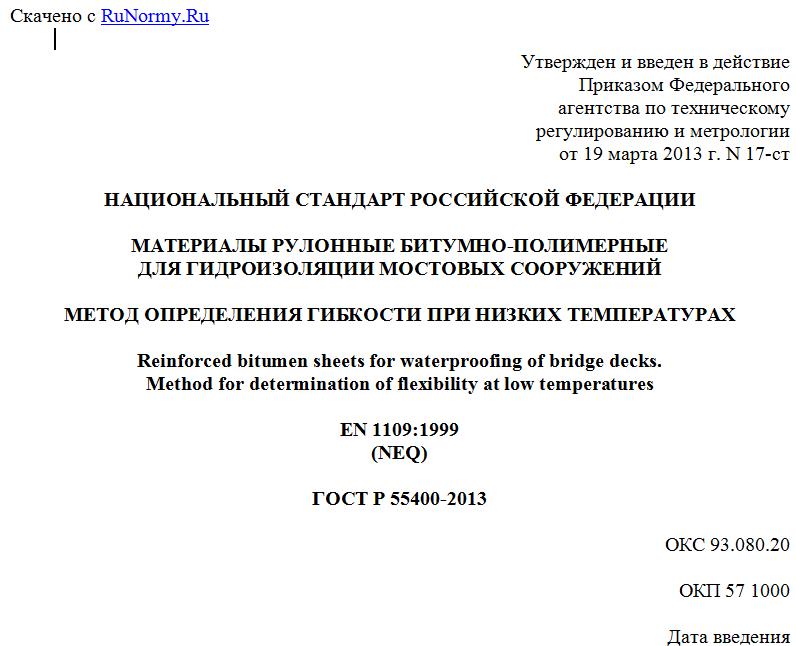

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2013 г. N 17-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ РУЛОННЫЕ БИТУМНО-ПОЛИМЕРНЫЕ
ДЛЯ ГИДРОИЗОЛЯЦИИ МОСТОВЫХ СООРУЖЕНИЙ
МЕТОД ОПРЕДЕЛЕНИЯ ГИБКОСТИ ПРИ НИЗКИХ ТЕМПЕРАТУРАХ
Reinforced bitumen sheets for waterproofing of bridge decks.
Method for determination of flexibility at low temperatures
EN 1109:1999
(NEQ)
ГОСТ Р 55400-2013
ОКС 93.080.20
ОКП 57 1000
Дата введения
1 июня 2013 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Инновационный технический центр" (ООО "Инновационный технический центр").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2013 г. N 17-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EN 1109:1999 "Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение гибкости при пониженных температурах" (EN 1109:1999 "Flexible sheets for waterproofing - Bitumen sheets for roof waterproofing - Determination of flexibility at low temperature", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на рулонные битумно-полимерные материалы, применяемые для гидроизоляции мостовых сооружений, и устанавливает методику измерения их гибкости при низких температурах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия
ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р 55397-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Подготовка образцов для испытаний
ГОСТ Р ЕН 13416-2011 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на которой дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55397, а также следующие термины с соответствующими определениями.
3.1. Гибкость: способность образца материала к изгибанию в определенных условиях без образования трещин.
3.2. Предельное значение температуры гибкости: минимальная температура, при которой образец материала может изгибаться по полуокружности стержня определенного диаметра без образования трещин.
3.3. Трещина: разрыв битумного вяжущего на поверхности материала до основы или по всей толщине материала.
4. Требования к средствам измерений,
вспомогательным устройствам, материалам
При выполнении измерений применяют следующие средства измерений, вспомогательные устройства и материалы
- изгибающее приспособление по рисунку 1;
1 - охлаждающая жидкость; 2 - изгибающий стержень;
3 - фиксированный цилиндр; 4 - термодатчик
Рисунок 1. Конструкция и принцип действия
изгибающего приспособления
- термостатируемая ванна, способная поддерживать температуру от плюс 20 °C до минус 40 °C. Погрешность измерения температуры должна быть не более +/- 0,5 °C;
- термодатчик (термометр сопротивления или термопара), обеспечивающий измерение температуры охлаждающей жидкости с погрешностью не более +/- 0,5 °C, с цифровым индикатором;
- толщиномер с ценой деления не более 0,5 мм;
- съемные зажимы;
- охлаждающая жидкость.
Примечание. В качестве охлаждающей жидкости рекомендуется использовать смесь пропиленгликоля с водой в соотношении по объему 1:1 (для температур до минус 25 °C) или смесь этилового спирта по ГОСТ 18300 с водой в соотношении по объему 2:1 (для температур ниже минус 20 °C).
5. Метод измерений
Измерение гибкости при низких температурах выполняют методом изгиба материала по полуокружности стержня (угол изгибания - 180°) с помощью механического изгибающего приспособления, погруженного в охлаждающую жидкость с заданной температурой, после чего осматривают образцы в целях выявления возможного образования трещин.
Испытание проводят отдельно для лицевой и нижней сторон полотна материала.
Температура испытаний на гибкость указывается в градусах Цельсия и выражается целым числом.
6. Требования безопасности, охраны окружающей среды
При работе с рулонными битумно-полимерными материалами используют специальную защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246.
При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.
Испытанный материал утилизируют в соответствии с рекомендациями завода-изготовителя, указанными в стандарте организации на материал.
7. Требования к условиям измерений
При выполнении измерений соблюдают следующие условия для помещений, в которых испытывают образцы:
- температура - (23 +/- 3) °C;
- относительная влажность - (55 +/- 10)%.
8. Подготовка к выполнению измерений
8.1. При подготовке к выполнению измерений проводят следующие работы:
- отбор проб;
- подготовку образцов;
- подготовку и настройку оборудования к измерениям.
8.2. Отбор проб
Для проведения испытаний отбирают полный неповрежденный рулон материала в соответствии с ГОСТ Р ЕН 13416.
8.3. Подготовка образцов
8.3.1. Испытательные образцы размерами [(140 x 50) +/- 1] мм отбирают в произвольных местах, но не ближе чем за 1 м от конца ленты рулона и 150 мм от ее края, при этом больший размер образца должен быть расположен параллельно продольному направлению полотна материала.
Число подготавливаемых образцов зависит от вида испытаний. Для определения гибкости при заданной температуре подготавливают десять испытательных образцов. Для определения предельного значения температуры гибкости подготавливают не менее 50 испытательных образцов.
Образцы нумеруют последовательно, начиная от одного края полотна материала; маркируют также лицевую и нижнюю стороны образца.
