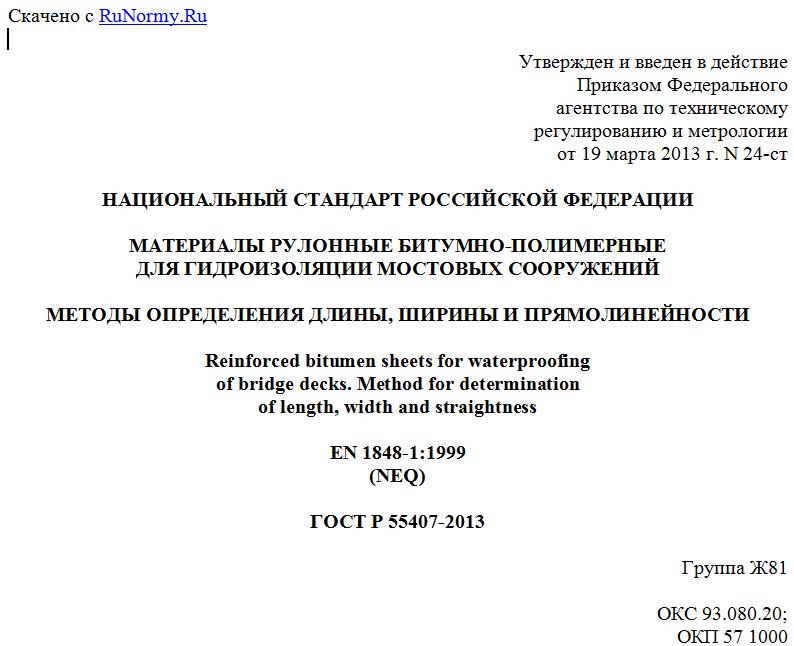

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2013 г. N 24-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ РУЛОННЫЕ БИТУМНО-ПОЛИМЕРНЫЕ
ДЛЯ ГИДРОИЗОЛЯЦИИ МОСТОВЫХ СООРУЖЕНИЙ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ДЛИНЫ, ШИРИНЫ И ПРЯМОЛИНЕЙНОСТИ
Reinforced bitumen sheets for waterproofing
of bridge decks. Method for determination
of length, width and straightness
EN 1848-1:1999
(NEQ)
ГОСТ Р 55407-2013
Группа Ж81
ОКС 93.080.20;
ОКП 57 1000
Дата введения
1 июня 2013 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Инновационный технический центр" (ООО "Инновационный технический центр")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2013 г. N 24-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EN 1848-1:1999 "Листы гидроизоляционные гибкие. Метод определения длины, ширины и прямолинейности. Часть 1. Битумные листы для гидроизоляции кровли" (EN 1848-1:1999 "Flexible sheets for waterproofing - Determination of length, width and straightness - Part 1: Bitumen sheets for roof waterproofing", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на рулонные битумно-полимерные материалы, применяемые для гидроизоляции мостовых сооружений, и устанавливает методы измерений их длины, ширины и прямолинейности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р ЕН 13416-2011 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 длина: Размер полотна материала, измеренный в направлении изготовления.
3.2 ширина: Размер полотна материала, измеренный в направлении, перпендикулярном к направлению изготовления.
3.3 прямолинейность: Отсутствие отклонения продольной кромки полотна материала от прямой линии.
4. Требования к средствам измерений,
вспомогательным устройствам, материалам
4.1 При выполнении определения длины применяют металлическую рулетку по ГОСТ 7502 длиной, превышающей длину измеряемого полотна материала, с ценой деления не более 10 мм.
4.2 При выполнении определения ширины применяют металлическую рулетку по ГОСТ 7502 или линейку по ГОСТ 427 длиной, превышающей ширину полотна материала, с ценой деления не более 1 мм.
4.3 При выполнении определения прямолинейности применяют меленый шнур для нанесения контрольной прямой линии на полотно материала и металлическую рулетку по ГОСТ 7502 или линейку по ГОСТ 427 с ценой деления не более 1 мм. Допускается использование иных вспомогательных устройств для создания контрольной прямой линии, при условии обеспечения общей погрешности определения прямолинейности материала не более +/- 5 мм.
5. Методы измерений
При проведении измерений длину и ширину полотна материала определяют с использованием металлического измерительного инструмента на отобранном рулоне материала, который предварительно раскатывают на плоской поверхности.
Прямолинейность полотна материала определяют на отобранном рулоне материала, который предварительно раскатывают на плоской поверхности, путем измерения отклонения от прямой линии кромки материала, с использованием соответствующего средства измерения. Измерения прямолинейности проводятся на базовой длине, равной (10 +/- 0,05) м, или на всей длине полотна материала, если она равна или меньше указанной базовой длины.
6. Требования безопасности, охраны окружающей среды
При работе с рулонными битумно-полимерными материалами используют одежду специальную защитную по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246.
Испытанный материал в случае необходимости утилизируют в соответствии с рекомендациями завода-изготовителя, указанными в стандарте организации на материал.
7. Требования к условиям измерений
7.1 Измерения проводят в условиях окружающей среды, не допуская прямого воздействия солнечных лучей и нагревательных приборов на материал, без предварительной выдержки и кондиционирования образцов.
7.2 В случае возникновения разногласий относительно корректности результатов измерений, которые могут быть получены при их проведении в условиях окружающей среды, измерения проводят, соблюдая следующие условия для помещений, в которых хранятся и испытываются образцы:
- температура (23 +/- 3) °C;
- относительная влажность (55 +/- 10)%;
- отсутствие прямого воздействия солнечных лучей и нагревательных приборов на материал.
8. Подготовка к выполнению измерений
8.1 При подготовке к выполнению измерений проводят следующие работы:
- отбор проб;
- подготовка образцов.
8.2 Отбор проб
Для проведения испытания отбирают полный неповрежденный рулон материала в соответствии с ГОСТ Р ЕН 13416.
8.3 Подготовка образцов
8.3.1 В случае, предусмотренном 7.2, отобранный рулон перед испытанием подвергается предварительной выдержке (кондиционированию) в условиях, установленных 7.2, не менее 20 ч.
8.3.2 Отобранный рулон укладывают на плоскую поверхность. Рулон осторожно раскатывают, обеспечивая при этом максимальное соприкосновение расстеленного полотна материала с опорной поверхностью, выдерживая его в таком расстеленном состоянии не менее 5 мин до начала измерений. Допускается при необходимости прижимать концы полотна материала к опорной поверхности с помощью грузов.
9. Порядок выполнения измерений
9.1 Измерение длины
Длину полотна материала измеряют в двух местах на расстоянии от каждой продольной кромки полотна, равном одной трети его ширины.
Измерения проводят с погрешностью не более +/- 10 мм.
9.2 Измерение ширины
Ширину полотна материала измеряют в двух местах на расстоянии (1,00 +/- 0,01) м от поперечных кромок каждого из концов полотна.
Измерения проводят с погрешностью не более +/- 1 мм.
9.3 Измерение прямолинейности
