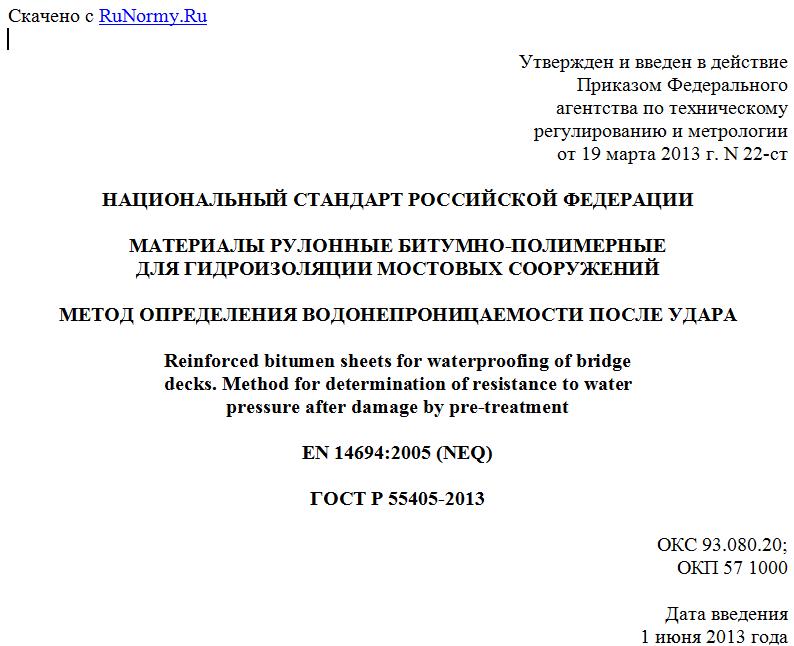

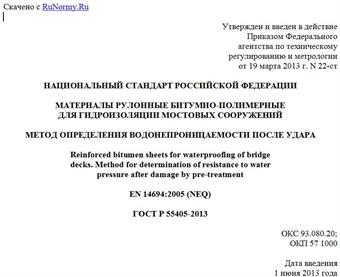

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2013 г. N 22-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ РУЛОННЫЕ БИТУМНО-ПОЛИМЕРНЫЕ
ДЛЯ ГИДРОИЗОЛЯЦИИ МОСТОВЫХ СООРУЖЕНИЙ
МЕТОД ОПРЕДЕЛЕНИЯ ВОДОНЕПРОНИЦАЕМОСТИ ПОСЛЕ УДАРА
Reinforced bitumen sheets for waterproofing of bridge
decks. Method for determination of resistance to water
pressure after damage by pre-treatment
EN 14694:2005 (NEQ)
ГОСТ Р 55405-2013
ОКС 93.080.20;
ОКП 57 1000
Дата введения
1 июня 2013 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Инновационный технический центр" (ООО "Инновационный технический центр").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2013 г. N 22-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 14694:2005 "Материалы гибкие гидроизоляционные. Гидроизоляция настила мостов и других бетонных поверхностей для движения автотранспорта. Определение сопротивления динамическому давлению воды после повреждения, вызванного предварительной обработкой" (EN 14694:2005 "Flexible sheets for waterproofing - Waterproofing of concrete bridge decks and other concrete surfaces trafficable by vehicles - Determination of resistance to dynamic water pressure after damage by pre-treatment", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на рулонные битумно-полимерные материалы, применяемые для гидроизоляции мостовых сооружений, и устанавливает метод определения водонепроницаемости рулонного битумно-полимерного материала после удара (точечного воздействия на материал).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.4.131-83. Халаты женские. Технические условия
ГОСТ 12.4.132-83. Халаты мужские. Технические условия
ГОСТ Р 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008. Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р ЕН 1928-2011. Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Метод определения водонепроницаемости
ГОСТ Р ЕН 13416-2011. Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
ГОСТ Р 55396-2013. Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Технические требования
ГОСТ Р 55397-2013. Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Подготовка образцов для испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55396 и ГОСТ Р 55397.
4. Требования к средствам измерений, вспомогательным
устройствам, материалам, реактивам
При выполнении измерений применяют следующие средства измерений и вспомогательные устройства:
- устройство для нанесения точечного удара по нормали к поверхности испытываемого материала (рисунок 1), с ударной стальной рабочей частью (гирей) общим весом (1,00 +/- 0,01) кг, состоящей из направляющего стержня и конусообразного наконечника с резьбовым соединением друг с другом в соответствии с рисунком 2;
- бетонная плита в соответствии с ГОСТ Р 55397, используемая в качестве подложки для образца при точечном ударе;
- приспособление (каркас) для безопасного крепления испытательного образца к бетонной плите;
- оборудование для определения водонепроницаемости при высоких давлениях по ГОСТ Р ЕН 1928, включая шаблон, изображенный на рисунке 3.
1 - направляющий стержень; 2 - наконечник ударного
устройства (с острием); 3 - испытательный образец;
4 - бетонная плита
Рисунок 1. Пример устройства для нанесения точечного удара
1 - направляющий стержень (его длина определяется исходя
из конструктивных особенностей устройства для нанесения
точечного удара и должна быть не менее 270 мм);
2 - наконечник ударного устройства [стальной конус
твердостью от 28 до 31 HRC, имеющий притупленное острие,
заканчивающееся площадкой диаметром (0,50 +/- 0,05) мм]
Рисунок 2. Элементы ударного устройства
d - места нанесения точечного удара
Все острые кромки шаблона должны быть
притуплены радиусом 0,5 мм.
Рисунок 3. Шаблон с отверстиями
5. Метод измерений
Определение водонепроницаемости рулонного битумно-полимерного материала после удара проводят путем его повреждения точечными ударами (наносимыми свободно падающей стальной гирей с конусообразным наконечником), с последующей оценкой способности поврежденного материала выдерживать определенное давление воды в течение (24 +/- 1) ч без своего разрушения, протечек через места повреждения и резкого падения давления воды.
6. Требования безопасности, охраны окружающей среды
При работе с рулонными битумно-полимерными материалами используют специальную защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246.
При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.
Испытанный материал утилизируют в соответствии с рекомендациями завода-изготовителя, указанными в документе в области стандартизации на материал.
7. Требования к условиям измерений
При выполнении измерений соблюдают следующие условия для помещений, в которых испытывают образцы:
- температура - (23 +/- 3) °C;
- относительная влажность - (55 +/- 10)%.
