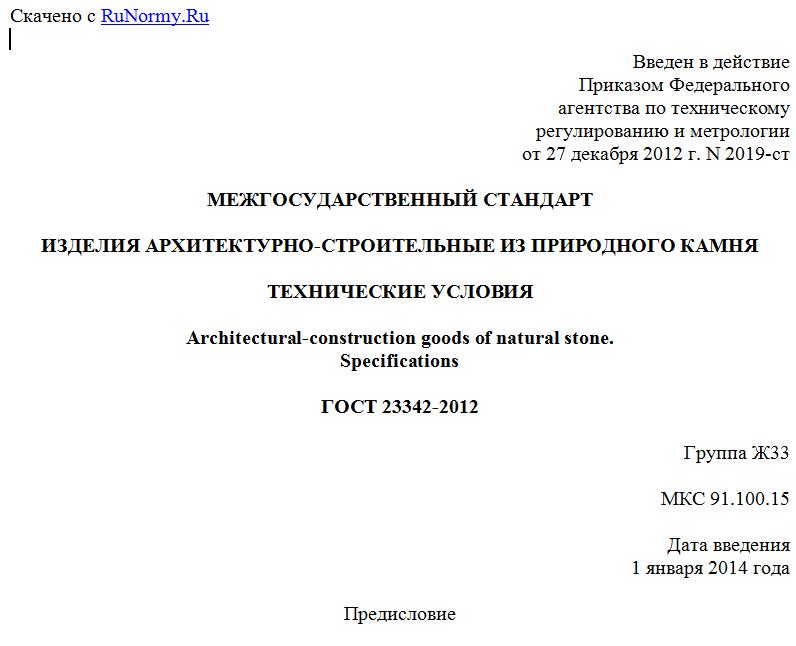

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ ИЗ ПРИРОДНОГО КАМНЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Architectural-construction goods of natural stone.
Specifications
ГОСТ 23342-2012
Группа Ж33
МКС 91.100.15
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Научно-исследовательский и проектно-изыскательский институт по проблемам добычи, транспорта и переработки минерального сырья в промышленности строительных материалов" (ФГУП "ВНИПИИстромсырье").
2. Внесен Техническим комитетом ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 18 декабря 2012 г. N 41, приложение Е).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
4. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2019-ст межгосударственный стандарт ГОСТ 23342-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Взамен ГОСТ 23342-91.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на архитектурно-строительные изделия, изготовляемые из природного камня и предназначенные для формирования системы декора и защиты от негативных внешних воздействий фасадов и интерьеров зданий и сооружений, элементов городского благоустройства, садово-парковой архитектуры и монументального искусства.
Настоящий стандарт не распространяется на сложнопрофильные изделия (капители, детали фонтанов, каминов, скульптуру и т.п.).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 3749-77. Угольники поверочные 90°. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 8026-92. Линейки поверочные. Технические условия
ГОСТ 9479-2011. Блоки из горных пород для производства облицовочных, архитектурно-строительных, мемориальных и других изделий. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 19300-86. Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 25706-83. Лупы. Типы, основные параметры. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Антаблемент: деталь верхней части сооружения, опирающейся на колонны. Состоит из архитрава, фриза и карниза.
3.2. Арка: криволинейное, полукруглое или стрельчатое перекрытие проемов в стене или пролетов между двумя опорами (колоннами, столбами и т.п.).
3.3. Архитрав: прямолинейная несущая балка, расположенная непосредственно на капителях колонн.
3.4. База колонны: основание колонны.
3.5. Балюстрада: невысокое ограждение лестниц, балконов, террас и т.п., состоящее из балясин, опирающихся на основание и соединенных сверху перилами.
3.6. Балясина: основной элемент балюстрады в виде гладких или фактурных столбиков, предназначенных для поддержания перил.
3.7. Ваза: архитектурное изделие в виде вазы или ее рельефного изображения.
3.8. Валик: архитектурный элемент со скругленным торцом, выступающим за общую плоскость облицовки.
3.9. Выкружка: архитектурный элемент криволинейно-вогнутого профиля в 1/4 окружности.
3.10. Гусек обратный: архитектурный элемент с профилем, составленным из двух дуг окружностей, образующих букву "s".
3.11. Гусек прямой: архитектурный элемент с профилем, составленным из двух дуг окружностей, образующих рукописную букву "г".
3.12. Каблучок: архитектурный элемент с профилем, представляющим собой сочетание двух сопряженных кривых (вогнутой и выпуклой), при этом выпуклая кривая имеет больший вынос по сравнению с аналогичной дугой гуська.
3.13. Камень замковый: верхняя трапециевидная деталь в вершине арки или свода.
3.14. Камень кордонный: профильное погонажное изделие, установленное на цокольной плите.
3.15. Камень рустовой: прямоугольная деталь с груботесаной выпуклой лицевой поверхностью с обрамлением гладким кантом (лентой) с четырех или двух сторон.
3.16. Капельник (слезник): продольный желоб или выступ с нижней стороны архитектурной детали, предотвращающий попадание на фасад дождевой воды, стекающей по нижней поверхности детали.
3.17. Капитель: верхняя, наиболее обработанная часть колонны или пилястры, выражающая архитектурный стиль сооружения в целом.
3.18. Карниз: выступающая профильная архитектурная деталь антаблемента или стены.
3.19. Колонна: архитектурное изделие круглого или прямоугольного сечения, несущая часть стоечно-балочной конструкции. Представляет часть классической системы архитектурной композиции - ордера. Основными элементами колонны являются база, ствол и капитель.
3.20. Наличник: декоративное обрамление оконного проема, отличающееся большим разнообразием: от простой прямоугольной рамы, выступающей из плоскости стены, до сложных декоративных обрамлений, состоящих из карниза, двух вертикальных тяг (колонок) на профилированной опоре и подоконника.
3.21. Обломы архитектурные: горизонтально расположенные архитектурные элементы, различающиеся по своему поперечному сечению (профилю).
3.22. Парапет: невысокая сплошная каменная стенка, установленная вдоль террасы, крыши, набережной и т.п.
3.23. Пилон: массивный столб обычно прямоугольного сечения, являющийся опорой перекрытия или оформляющий въезд на территорию парка.
3.24. Плинт: архитектурный элемент в виде горизонтальной прямоугольной плиты, на которую устанавливают колонну, пьедестал, статую и т.п.
3.25. Плинтус: погонажная деталь в виде прямоугольного бруса, являющаяся частью окантовки, установленной в месте сопряжения пола и стены.
3.26. Плита накрывочная: прямоплоскостная толстомерная деталь, часто со скругленным торцом, устанавливаемая на парапетную плиту.
3.27. Плита парапетная: прямоплоскостная толстомерная деталь, являющаяся составной частью парапета.
3.28. Плита подоконная: нижняя горизонтальная деталь наличника.
3.29. Плита цокольная: прямоплоскостная толстомерная деталь, являющаяся составной частью цоколя.
3.30. Портал: архитектурно оформленный проем, являющийся обычно входом в здание.
3.31. Рустовка: рельефная кладка или облицовка стен здания рустовыми камнями.
3.32. Цоколь: лежащая на фундаменте и выступающая нижняя часть наружной стены здания, сооружения, памятника.
4. Технические требования
4.1. Архитектурно-строительные изделия должны изготовляться в соответствии с требованиями настоящего стандарта, по технологическим регламентам и рабочим чертежам, утвержденным предприятием-изготовителем.
4.2. Архитектурно-строительные изделия в зависимости от формы, размеров и назначения подразделяют на прямоплоскостные толстомерные изделия, объемно-профильные, погонажные и в форме тел вращения.
4.2.1. Прямоплоскостные толстомерные изделия подразделяют на плиты накрывочные, парапетные, цокольные и камни рустовые и замковые.
4.2.2. Прямоплоскостные толстомерные изделия должны изготовляться в пиленом и колотом исполнениях. К пиленым относят изделия, получаемые выпиливанием, к колотым - выкалыванием. Допускается изготовление колотых изделий с двумя - четырьмя пилеными гранями.
4.2.3. Основные типы рустовых и замковых камней приведены на рисунках 1, 2.
Номинальные размеры прямоплоскостных толстомерных изделий в зависимости от вида приведены в таблице 1.
Рисунок 1. Рустовые камни
