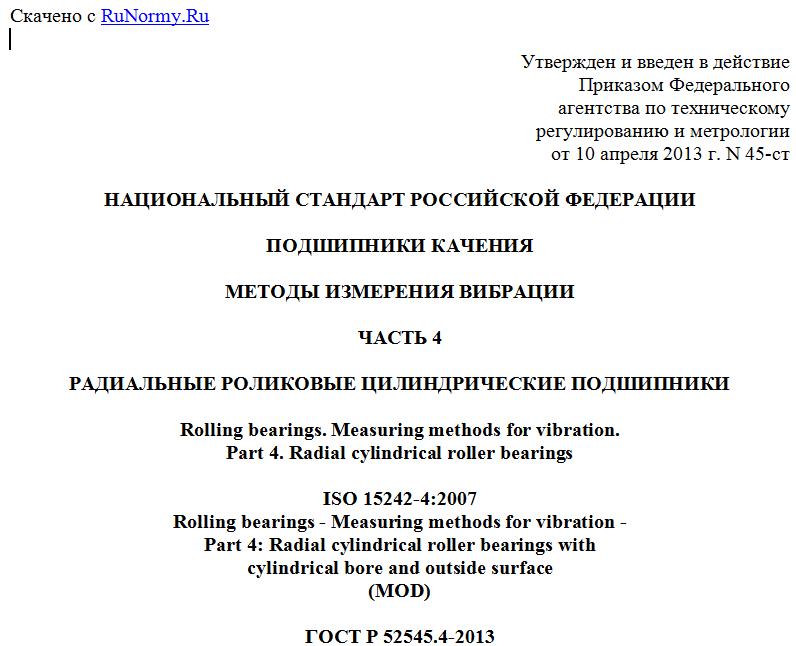

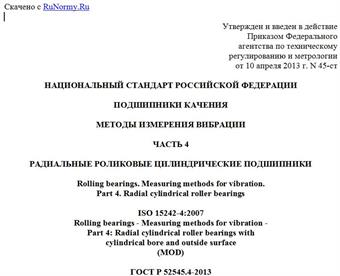

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОДШИПНИКИ КАЧЕНИЯ

МЕТОДЫ ИЗМЕРЕНИЯ ВИБРАЦИИ

ЧАСТЬ 4

РАДИАЛЬНЫЕ РОЛИКОВЫЕ ЦИЛИНДРИЧЕСКИЕ ПОДШИПНИКИ

Rolling bearings. Measuring methods for vibration.
Part 4. Radial cylindrical roller bearings

ISO 15242-4:2007
Rolling bearings - Measuring methods for vibration -
Part 4: Radial cylindrical roller bearings with
cylindrical bore and outside surface
(MOD)

ГОСТ Р 52545.4-2013
(ИСО 15242-4:2007)

ОКС 21.100.20;
ОКП 46 0000

Дата введения
1 июля 2014 года

Предисловие

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Инжиниринговый центр ЕПК" (ООО "ИЦ ЕПК") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 307 "Подшипники качения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 апреля 2013 г. N 45-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15242-4:2007 "Подшипники качения. Методы измерения вибрации. Часть 4. Радиальные роликовые цилиндрические подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью" (ISO 15242-4:2007 "Rolling bearings - Measuring methods for vibration - Part 4: Radial cylindrical roller bearings with cylindrical bore and outside surface") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (подпункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

Введение

Настоящий стандарт является четвертой частью стандарта под общим заголовком "Подшипники качения. Методы измерения вибрации", состоящего из следующих частей:
- часть 1. Основные положения;
- часть 2. Радиальные и радиально-упорные шариковые подшипники;
- часть 3. Роликовые конические и радиальные сферические подшипники;
- часть 4. Радиальные роликовые цилиндрические подшипники.
Все указанные части являются модифицированными по отношению к соответствующим частям международного стандарта.
Дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в 5.1.2, 5.1.3 и 6.5, которые заключены в рамку из тонких линий. Информация с объяснением причин включения этих положений приведена в примечаниях к указанным структурным единицам.
С учетом требований национальной экономики по достижении  достоверности и точности измерений был принят частотный диапазон измерения вибрации, более распространенный в национальной и международной практике, а также введены требования по измерению октавных и третьоктавных спектров. В таблице 2 в связи с этим изменено значение граничной частоты с 50 Гц на 25 Гц, которое выделено в тексте полужирным курсивом, а в сноске в таблице 2 изменен нижний предел частотного диапазона с 50 Гц на 20 Гц, что также выделено полужирным курсивом. 5.2.2 дополнен положениями по измерению октавных и третьоктавных спектров, которые выделены полужирным курсивом.
В 6.1.3.1 изменены требования к тонкости фильтрации масла. Абсолютная тонкость фильтрации 0,8 мкм изменена на номинальную тонкость фильтрации 6 мкм, что выделено полужирным курсивом. Значение абсолютной тонкости фильтрации 0,8 мкм, приведенное в примененном стандарте, является ошибочным.
Изменен 6.2, содержащий требования к окружающей среде, который выделен вертикальной полужирной линией, расположенной на полях текста. Вместо ссылок на три международных стандарта ИСО приведены конкретные допуски для параметров атмосферы.
Добавлено дополнительное Приложение ДА, в котором подробно изложен метод определения радиальных биений узла осевого нагружения по отношению к оси вращения шпинделя и приведения параметров соосности к позиции измеряемого подшипника, поскольку в примененном международном стандарте это изложено недостаточно полно.
Структура и нумерация структурных элементов не изменены, добавлена нумерация абзацев внутри структурных элементов.

1. Область применения

Настоящий стандарт устанавливает методы и условия измерения вибрации радиальных роликовых цилиндрических однорядных и двухрядных подшипников в установленных условиях измерения.
Настоящий стандарт распространяется на радиальные роликовые цилиндрические однорядные и двухрядные подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52545.1-2006 Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения
ГОСТ 12090-80 Частоты для акустических измерений. Предпочтительные ряды
ГОСТ 17479.4-87 Масла индустриальные. Классификация и обозначение
ГОСТ 24346-80 Вибрация. Термины и определения
ГОСТ 24347-80 Вибрация. Обозначения и единицы величин
ГОСТ 24955-81 Подшипники качения. Термины и определения
ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 52545.1, ГОСТ 24346, ГОСТ 24347, ГОСТ 24955 и ГОСТ 25347.

4. Режим измерения

4.1. Частота вращения
4.1.1. Частота вращения, если не указано иное, должна быть  (1800 об/мин) для подшипников с наружным диаметром до 100 мм включительно и  (900 об/мин) для подшипников с наружным диаметром свыше 100 до 200 мм включительно. Допустимые отклонения должны быть от минус 2% до плюс 1% номинальной частоты вращения.
4.1.2. Допускается применение других частот вращения и допусков по согласованию между изготовителем и потребителем. Например, для подшипников малого размерного диапазона, чтобы получить адекватный сигнал, допускается использовать более высокие частоты вращения [от 40 до  (от 2400 до 3600 об/мин)]. Для подшипников большого размерного диапазона, во избежание возможного разрушения ролика или дорожки качения, допускается использовать более низкие частоты вращения [от 7,5 до  (от 450 до 600 об/мин)].
4.2. Радиальная и осевая нагрузки подшипника
4.2.1. Нагрузка подшипника должна иметь радиальное направление. Значения нагрузок указаны в таблице 1.

Таблица 1

Значения радиальных нагрузок

Наружный диаметр подшипника, мм Радиальная нагрузка, Н, для
радиального роликового цилиндрического однорядного подшипника радиального роликового цилиндрического двухрядного подшипника
не менее не более не менее не более
Св.  30 до  50 включ. 135 165 165 195
"   50  "  70   " 165 195 225 275
"   70  " 110   " 225 275 315 385
"  100  " 140   " 315 385 430 520
"  140  " 170   " 430 520 565 685
"  170  " 200   " 565 685 720 880

4.2.2. Допускается применение других значений радиальных нагрузок и допусков по согласованию между изготовителем и потребителем. Например, в
