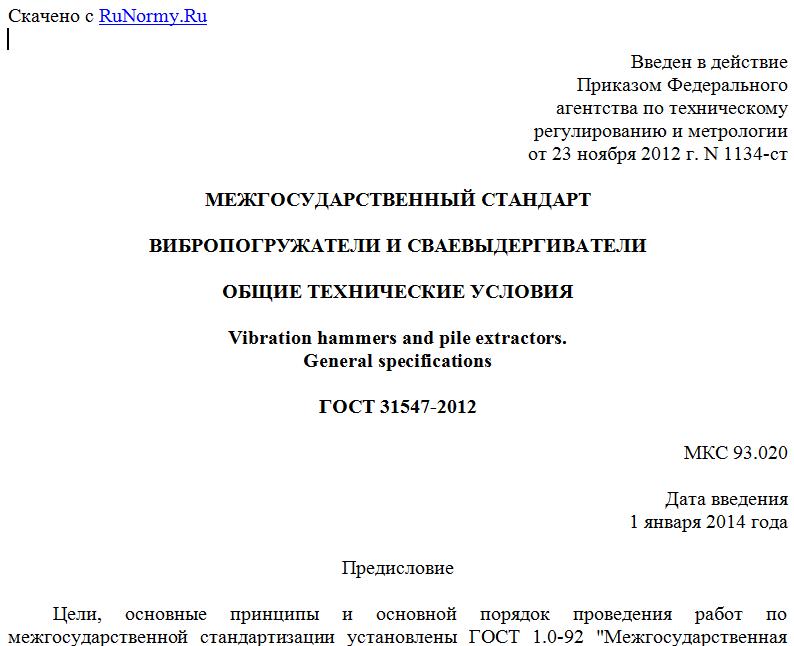

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2012 г. N 1134-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИБРОПОГРУЖАТЕЛИ И СВАЕВЫДЕРГИВАТЕЛИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Vibration hammers and pile extractors.
General specifications
ГОСТ 31547-2012
МКС 93.020
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. N 1134-ст межгосударственный стандарт ГОСТ 31547-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 51363-99.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на вибропогружатели и сваевыдергиватели (далее - вибропогружатели), предназначенные для забивки и извлечения свай, свай-оболочек, металлического шпунта, труб и других элементов в промышленном и гражданском строительстве.
Требования 4.3, 4.4, 5.1.4, 5.2.1, 5.3 и раздела 6 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная антикоррозионная защита изделий. Общие требования
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы. Технические требования и обозначения
ГОСТ 9.104-79. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 12969-67. Таблички для машин и приборов. Технические требования
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 25646-95. Эксплуатация строительных машин. Общие требования
ГОСТ 27253-87 (ИСО 6012-82). Машины землеройные. Приборы для обслуживания
ГОСТ 27256-87 (ИСО 7128-83). Машины землеройные. Методы определения размеров машин с рабочим оборудованием
ГОСТ 27518-87. Диагностирование изделий. Общие требования
ГОСТ 27718-88 (ИСО 4510-2-86). Машины землеройные. Инструмент для технического обслуживания. Часть 2. Ремонтный инструмент. Механические съемники
ГОСТ 27922-88 (ИСО 6016-82). Машины землеройные. Методы измерения масс машин в целом, рабочего оборудования и составных частей
ГОСТ 28983-91 (ИСО 4510-1-87). Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячно издаваемого информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
3.1. В настоящем стандарте применяют термины по национальным стандартам <*> государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 50906-96.
4. Типы и основные параметры
4.1. Вибропогружатели подразделяют на следующие типы.
4.1.1. По виду воздействия на свайный элемент:
- вибрационные безударные (Б);
- виброударные (У).
4.1.2. По виду источника подводимой энергии:
- электрические (Э);
- гидравлические (Г);
- электрогидравлические (Э/Г).
4.1.3. По частоте воздействия на свайный элемент:
- низкочастотные с частотой колебаний до 800 в минуту;
- высокочастотные с частотой колебаний более 800 в минуту.
4.2. Максимальную вынуждающую силу (расчетную) вибропогружателя, кН, рекомендуется выбирать из следующего ряда чисел: 50, 80, 120, 150, 200, 250, 350, 450, 550, 650, 750, 900, 1050, 1250, 1750, 2000, 2400, 2800, 3400, 4000.
Допускаемое отклонение +/- 10%.
4.3. В технических условиях на вибропогружатели конкретных моделей устанавливают следующие показатели:
- тип погружаемого (извлекаемого) элемента: шпунт, металлические трубы, сваи полые и сплошные, сваи-оболочки;
- наибольшую массу погружаемого элемента;
- грузоподъемность используемого в качестве базы грузоподъемного оборудования;
- типовые грунтовые условия;
- номинальную частоту колебаний;
- статический момент дебалансов;
- расчетную максимальную вынуждающую силу;
- усилие зажатия погружаемого (извлекаемого) элемента наголовником;
- массу ударной части (бойка) <**>;
- ход бойка <**>;
- энергию удара бойка <**>;
- частоту ударов бойка <**>;
- номинальную мощность приводного двигателя;
- массу вибропогружателя (без выносной приводной станции, пульта управления и соединений);
- эксплуатационную массу вибропогружателя (полную);
- номинальное давление и расход рабочей жидкости в гидросистеме привода вибровозбудителя и наголовника;
- габаритные размеры вибропогружателя без выносной приводной станции и пульта управления;
- габаритные размеры выносной приводной станции и пульта управления;
- уровень звука в опасной зоне;
- ресурс до первого капитального ремонта (средний ресурс) или до списания (полный ресурс);
- критерии отказов и предельного состояния.
--------------------------------
<**> Для виброударных погружателей.
4.4. Вибропогружатели конкретных моделей должны иметь следующую структуру обозначения (индексацию):
ВпX - XXX - XXXX/XXX - XXX
