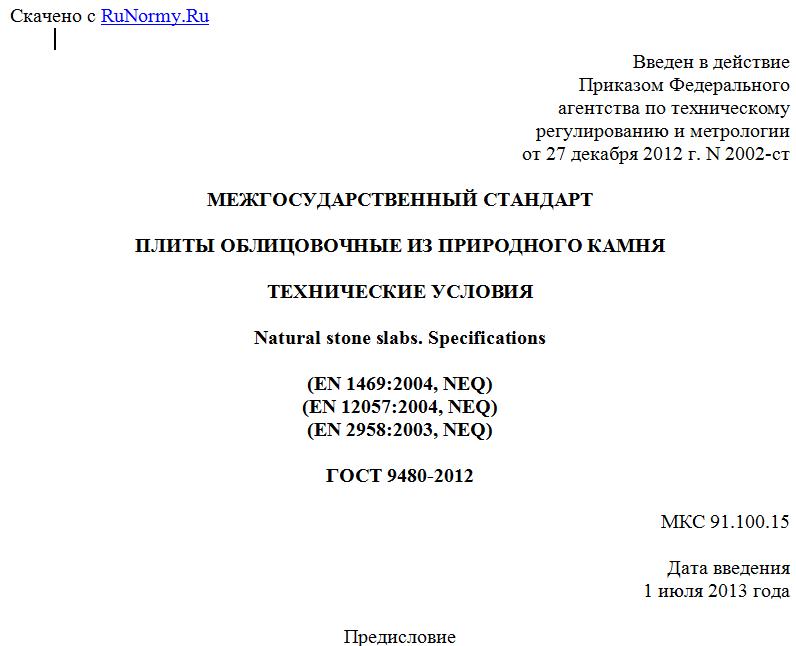

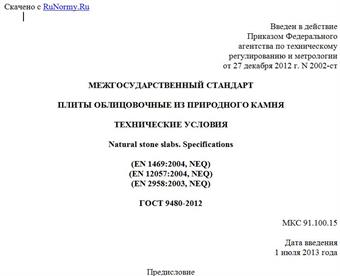

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 2002-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ОБЛИЦОВОЧНЫЕ ИЗ ПРИРОДНОГО КАМНЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Natural stone slabs. Specifications
(EN 1469:2004, NEQ)
(EN 12057:2004, NEQ)
(EN 2958:2003, NEQ)
ГОСТ 9480-2012
МКС 91.100.15
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным Государственным унитарным предприятием "Научно-исследовательский и проектно-изыскательский институт по проблемам добычи, транспорта и переработки минерального сырья в промышленности строительных материалов" (ФГУП "ВНИПИИстромсырье").
2. Внесен Техническим комитетом ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (протокол от 4 июня 2012 г. N 40).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Беларусь BY Министерство архитектуры и строительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Узбекистан UZ Госархитектстрой
4. В настоящем стандарте учтены требования к размерам и допускаемым отклонениям изделий следующих европейских региональных стандартов:
EN 1469:2004 Natural stone products - Slabs for cladding - Requirements (Изделия из природного камня. Плиты для облицовки. Технические условия),
EN 12057:2004 Natural stone products - Modular tiles - Requirements (Изделия из природного камня. Модульная плита. Технические условия),
EN 2958:2003 Natural stone products - Slabs for floors and stairs - Requirements (Изделия из природного камня. Плиты для полов и лестниц. Технические условия).
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2002-ст межгосударственный стандарт ГОСТ 9480-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
6. Взамен ГОСТ 9480-89.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на облицовочные плиты, получаемые из блоков или заготовок горных пород путем их распиливания или в результате разборки массива горных пород по слоям и предназначенные для наружной и внутренней облицовки элементов зданий и сооружений, устройства полов, а также для переработки на архитектурно-строительные и ритуальные изделия.
Настоящий стандарт устанавливает основные виды, типоразмеры и характеристики облицовочных плит, а также требования к упаковке, транспортированию и хранению.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 9479-2011 Блоки из горных пород для производства облицовочных, архитектурно-строительных, мемориальных и других изделий. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 19300-86 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
Облицовочные плиты из природного камня изготавливают в соответствии с требованиями настоящего стандарта по технологическим регламентам, утвержденным предприятием-изготовителем.
3.1. Основные виды и типоразмеры
3.1.1. Облицовочные плиты изготавливают следующих видов и типоразмеров:
- слэбы - частично обработанные (неокантованные) крупноразмерные плиты-заготовки формы, близкой к прямоугольной, размерами в миллиметрах: длина 1500 - 3200, ширина 600 - 2200, толщина 15 - 40;
- мерные плиты - плиты прямоугольной формы, получаемые окантовкой (раскроем) слэбов на заданные размеры.
В зависимости от спецификации мерные плиты имеют следующие размеры в миллиметрах: длину св. 150 до 1500, ширину св. 150 до 1200, толщину от 5 до 60;
- модульные плиты - унифицированные изделия квадратной или прямоугольной формы с соотношением сторон 1:1,5 и 1:2, кратные модульному размеру 300 или 305 мм (12 дюймов), имеющие в соответствии с этим при толщине 8 - 20 мм следующие размеры в миллиметрах: 300 x 300, 305 x 305, 300 x 450, 300 x 600, 305 x 610, 600 x 600, 610 x 610;
- толстомерные плиты - изделия прямоугольной или квадратной формы, частично или полностью обработанные до заданного размера. Размеры плит в миллиметрах: длина - св. 700 до 2800, ширина - св. 700 до 1500, толщина - св. 40 до 150;
- мелкоразмерные плиты - изделия прямоугольной или квадратной формы, получаемые из отходов камнеобработки (окола). Размеры плит в миллиметрах: длина 150 - 600; ширина 50 - 150, толщина 5 - 20;
- колотые плиты - изделия, получаемые путем расслоения осадочных или метаморфических горных пород по слою. Колотые плиты изготавливают окантованными прямоугольными или неокантованными. Размеры плит в миллиметрах: длина и ширина (для неокантованных плит по меньшей стороне) 200 - 2000, толщина 5 - 100.
3.1.2. Размеры плит устанавливают по согласованию изготовителя с потребителем. По согласованию с потребителем допускаются другие размеры плит.
3.1.3. Плиты, за исключением слэбов и колотых неокантованных, должны изготавливаться с обрезными гранями. Слэбы изготавливают с необрезными гранями или с одной обрезной (опорной) нижней гранью.
3.1.4. По согласованию с потребителем допускается изготовление неквадратных и непрямоугольных плит (косоугольных, криволинейных и т.п.) по спецификации потребителя.
3.1.5. Предельные отклонения от номинальных размеров плит не должны превышать, мм:
а) для мерных и толстомерных плит:
- по длине и ширине плит толщиной <= 50 мм:
до 600 мм ................................................. +/- 1,0;
600 мм и более ......................................... +/- 1,5;
- по длине и ширине плит толщиной >= 50 мм:
до 600 мм ................................................. +/- 1,5;
600 мм и более ......................................... +/- 2,5;
- по толщине:
для плит толщиной св. 12 до 30 мм ......................... +/- 1,0;
" " " " 30 " 80 мм ......................... +/- 3,0;
" 80 мм ............................... +/- 5,0;
б) для модульных и мелкоразмерных плит:
- по длине и ширине, мм:
некалиброванных плит ..................................... +/- 1,0;
калиброванных плит ....................................... +/- 0,5;
- по толщине, мм:
некалиброванных плит ..................................... +/- 1,5;
калиброванных плит ....................................... +/- 0,5;
в) для колотых неокантованных плит:
- по длине и ширине, мм: .................................... +/- 50;
