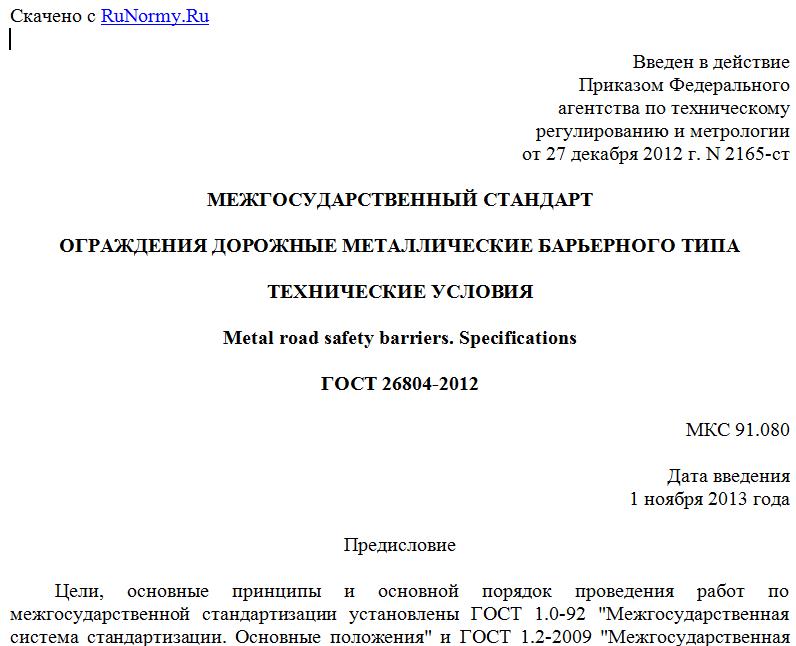

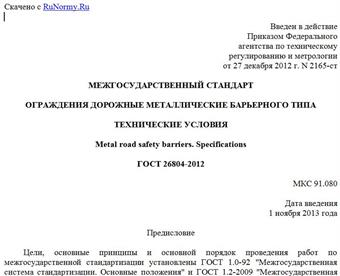

"ГОСТ 26804-2012. Межгосударственный стандарт. Ограждения дорожные металлические барьерного типа. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 2165-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОГРАЖДЕНИЯ ДОРОЖНЫЕ МЕТАЛЛИЧЕСКИЕ БАРЬЕРНОГО ТИПА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Metal road safety barriers. Specifications

ГОСТ 26804-2012

МКС 91.080

Дата введения
1 ноября 2013 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Закрытым акционерным обществом "СОЮЗДОРНИИ" (ЗАО "СОЮЗДОРНИИ") совместно с Федеральным государственным унитарным предприятием "РОСДОРНИИ" (ФГУП "РОСДОРНИИ") и Обществом с ограниченной ответственностью "НПП СК МОСТ" (ООО "НПП СК МОСТ").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 4 июня 2012 г. N 40).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Госстрой
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой

4. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2165-ст межгосударственный стандарт ГОСТ 26804-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2013 г.
5. Взамен ГОСТ 26804-86.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает требования к изготовлению и установке конструкций дорожных металлических ограждений барьерного типа, применяемых для обеспечения безопасности движения транспортных средств и пешеходов на всех улицах и автомобильных дорогах, в том числе - на мостовых сооружениях и в тоннелях.
В соответствии с требованиями настоящего стандарта изготовляют конструкции ограждений для установки на обочинах автомобильных дорог, границах габарита мостовых сооружений и тоннелей, разделительных полосах автомобильных дорог и мостовых сооружений.
Настоящий стандарт распространяется на конструкции ограждений с использованием в качестве балки двухволнового гнутого профиля.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9.307-89. Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 9.401-91. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 380-2005. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 3242-79. Соединения сварные. Методы контроля качества
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 5915-70. Гайки шестигранные класса точности B. Конструкция и размеры
ГОСТ 5927-70. Гайки шестигранные класса точности A. Конструкция и размеры
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7796-70. Болты с шестигранной уменьшенной головкой класса точности B. Конструкция и размеры
ГОСТ 7798-70. Болты с шестигранной головкой класса точности B. Конструкция и размеры
ГОСТ 7802-81. Болты с увеличенной полукруглой головкой и квадратным подголовком класса точности C. Конструкция и размеры
ГОСТ 7948-80. Отвесы стальные строительные. Технические условия
ГОСТ 8239-89. Двутавры стальные горячекатаные. Сортамент
ГОСТ 8240-97. Швеллеры стальные горячекатаные. Сортамент
ГОСТ 8282-83. Профили стальные гнутые С-образные равнополочные. Сортамент
ГОСТ 11371-78. Шайбы. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14637-89 (ИСО 4995-78). Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 19903-74. Прокат листовой горячекатаный. Сортамент.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и обозначения

3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Балка: продольный элемент ограждения, предназначенный для воспринятия, распределения и передачи нагрузки от вступившего в контакт с ограждением транспортного средства на другие элементы ограждения.
3.1.2. Высота ограждения: расстояние в вертикальной плоскости от наиболее высокой точки ограждения до уровня обочины, разделительной полосы на дороге, покрытия на мостовом сооружении, измеренное со стороны проезжей части.
3.1.3. Консоль: элемент ограждения, расположенный между стойкой и балкой.
3.1.4. Консоль-амортизатор: консоль ограждения, деформирующаяся при наезде транспортного средства.
3.1.5. Консоль жесткая: консоль ограждения дорожной группы, не деформирующаяся при наезде транспортного средства.
3.1.6. Консоль-распорка: недеформирующаяся консоль двухстороннего ограждения дорожной группы.
3.1.7. Ограждение барьерное: ограждение, состоящее из стоек, консолей, балки.
3.1.8. Ограждение двухъярусное: барьерное ограждение с двумя ярусами балок по высоте.
3.1.9. Ограждение одноярусное: ограждение с одним ярусом балок по высоте.
3.1.10. Ограждение дорожной группы: ограждение, устанавливаемое на земляном полотне автомобильной дороги.
3.1.11. Ограждение мостовой группы: ограждение, устанавливаемое на мостовом сооружении.
3.1.12. Ограждение комбинированное: барьерное ограждение мостовой группы, устанавливаемое на цоколь.
3.1.13. Прогиб динамический: наибольшее горизонтальное смещение продольной оси балки ограждения в поперечном направлении при наезде транспортного средства на ограждение.
3.1.14. Стойка: вертикальный элемент ограждения, закрепленный в земляном полотне, на плите проезжей части мостового сооружения или на переходной плите, служащий опорой для консоли и балки ограждения.
3.1.15. Уровень удерживающей способности: условный показатель, характеризующий значение поглощаемой ограждением кинетической энергии движущегося транспортного средства при наезде на него.
3.1.16. Участок ограждения конечный: часть ограждения, расположенная после рабочего участка ограждения (по ходу движения транспортного средства) на земляном полотне дороги и предназначенная для воспринятия продольного усилия, действующего при наезде транспортного средства на рабочий участок ограждения.
3.1.17. Участок ограждения начальный: часть ограждения, расположенная перед рабочим участком ограждения (по ходу движения транспортного средства) на земляном полотне дороги и предназначенная для воспринятия продольного усилия при наезде транспортного средства на рабочий участок ограждения.
3.1.18. Участок ограждения переходный: часть ограждения, предназначенная для сопряжения ограждений, установленных на обочине или разделительной полосе дороги, с ограждениями, установленными на мостовом сооружении, а также для сопряжения участков односторонних и двухсторонних ограждений на разделительной полосе.
3.1.19. Участок ограждения рабочий: основная часть ограждения, предназначенная для воспринятия ударных нагрузок и передачи усилий на начальный и конечный участки.
3.1.20. Световозвращатель: сигнальное устройство со световозвращающим элементом (элементами), снабженное деталями крепления, служащее для обозначения направления движения или местонахождения препятствия на дороге в темное время суток.
3.2. Обозначения характеристик ограждений и их конструктивных элементов
3.2.1. В настоящем стандарте применены следующие обозначения:
а) для характеристик ограждения:
- E - удерживающая способность, кДж,
- У - уровень удерживающей способности,
- y - динамический прогиб, м,
- B - рабочая ширина ограждения, м;
Для просмотра документа целиком скачайте его >>>
