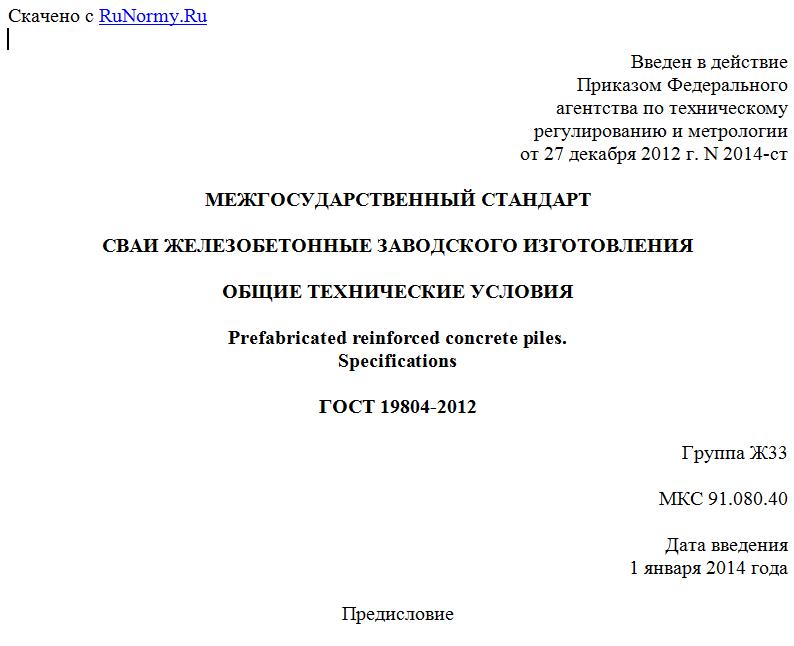

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 2014-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВАИ ЖЕЛЕЗОБЕТОННЫЕ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Prefabricated reinforced concrete piles.
Specifications
ГОСТ 19804-2012
Группа Ж33
МКС 91.080.40
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Фундаментпроект" (ОАО "Фундаментпроект"), НИИОСП им. Герсеванова - ОАО "НИЦ "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (Протокол от 18 декабря 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству
Узбекистан UZ Госархитектстрой
4. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2014-ст межгосударственный стандарт ГОСТ 19804-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Взамен ГОСТ 19804-91, ГОСТ 19804.2-79, ГОСТ 19804.4-78, ГОСТ 19804.5-83.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает общие требования к железобетонным сваям заводского изготовления.
1.2. Настоящий стандарт предназначен для разработки нормативных документов и технической документации на конкретные виды изделий.
1.3. Область применения свай в зависимости от типа сооружения и грунтовых условий приведена в Приложении А.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
ГОСТ 7348-81 Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций. Технические условия
ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия
ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060.0-95 Бетоны. Методы определения морозостойкости. Общие требования
ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия
ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия
ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015-2003 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортировки и хранения
ГОСТ 13840-68 Канаты стальные арматурные 1 x 7. Технические условия
ГОСТ 17624-87 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105-2010 Бетоны. Правила контроля прочности
ГОСТ 22362-77 Конструкции железобетонные. Методы измерения силы натяжения арматуры
ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 26134-84 Бетоны. Ультразвуковой метод определения морозостойкости
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. свая железобетонная заводского изготовления: Конструкция, изготовляемая в заводских условиях из тяжелого или мелкозернистого бетона, предназначенная для погружения в грунт и передачи нагрузки от здания или сооружения на грунтовое основание.
4. Классификация и условные обозначения
4.1. По способу погружения сваи подразделяют на следующие типы: погружаемые забивкой, вибропогружением, задавливанием, бурозабивным, буроопускным и опускным способами. Допускается погружение свай комбинированными способами, при этом название сваи назначается исходя из основного способа погружения сваи.
4.2. Сваи обозначают марками в соответствии с требованиями ГОСТ 23009. Марка сваи состоит из буквенно-цифровых групп, разделенных дефисами.
В первой группе указывают обозначение типа сваи, ее длину в дециметрах и размер стороны (диаметр) поперечного сечения в сантиметрах; для сваи типа СД после длины дополнительно указывают размер от верха сваи до ее консоли в дециметрах.
Во второй группе указывают: для предварительно напряженной сваи - класс напрягаемой арматурной стали; для сваи с ненапрягаемой арматурой - порядковый номер варианта армирования в соответствии с рабочими чертежами.
В третьей группе указывают:
- для сваи типа СК или СО - наличие наконечника, обозначаемое строчной буквой "н";
- для составной сваи - тип стыка, обозначаемый строчными буквами: "б" - болтовой стык, "св" - сварной стык, "с" - стаканный стык;
- для свай всех типов (при необходимости) - дополнительные характеристики, отражающие особые условия применения или конструктивные особенности.
Пример условного обозначения (марки) сваи типа С длиной 6000 мм, размером стороны поперечного сечения 350 мм, с напрягаемой арматурной сталью класса А800 (А-V):
С60.35-А800
То же типа СО длиной 14000 мм, диаметром 1000 мм, третьего варианта армирования, с болтовыми стыками:
СО140.100-3-б
То же типа 1СД длиной 7500 мм, размером от верха сваи до ее консоли 3500 мм, размером стороны поперечного сечения 300 x 300 мм, четвертого варианта армирования:
1СД75.35.30-4
Примечание. Сваи, изготовляемые в соответствии с настоящим стандартом по вновь разрабатываемым сериям и технической документации, классифицируются и им присваиваются условные обозначения (марки) в соответствии с настоящим стандартом и параметрами, принятыми в этой документации.
5. Форма и основные размеры
