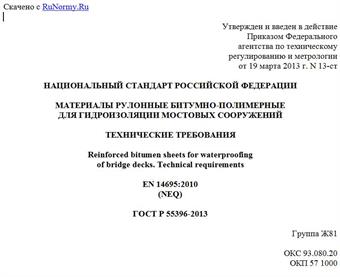

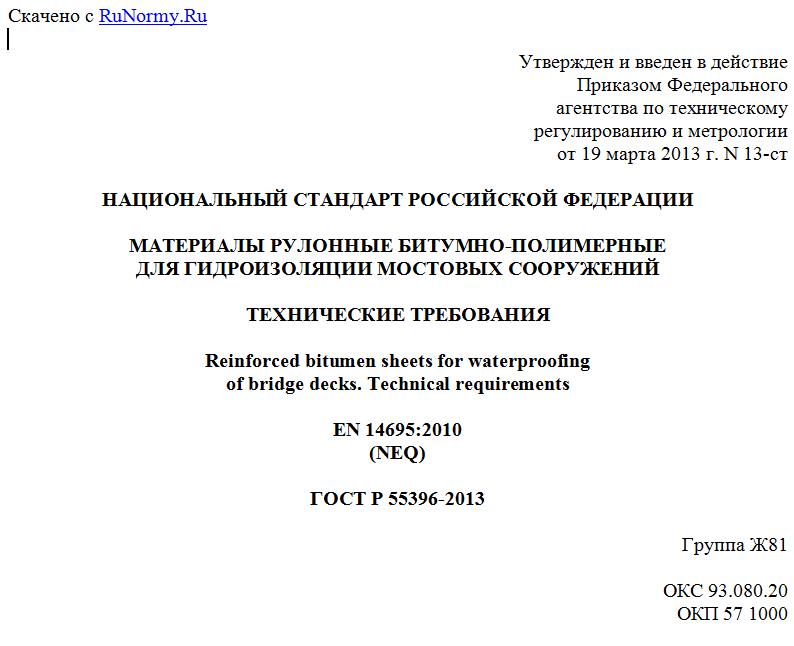

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2013 г. N 13-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ РУЛОННЫЕ БИТУМНО-ПОЛИМЕРНЫЕ
ДЛЯ ГИДРОИЗОЛЯЦИИ МОСТОВЫХ СООРУЖЕНИЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Reinforced bitumen sheets for waterproofing
of bridge decks. Technical requirements
EN 14695:2010
(NEQ)
ГОСТ Р 55396-2013
Группа Ж81
ОКС 93.080.20
ОКП 57 1000
Дата введения
1 июня 2013 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Инновационный технический центр" (ООО "Инновационный технический центр")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2013 г. N 13-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EN 14695:2010 "Листы гидроизоляционные гибкие. Армированные битумные листы для гидроизоляции бетонных мостовых настилов и других бетонных поверхностей для движения транспорта. Определения и характеристики" (EN 14695:2010 "Flexible sheets for waterproofing - Reinforced bitumen sheets for waterproofing of concrete bridge decks and other trafficked areas of concrete - Definitions and characteristics", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на рулонные битумно-полимерные материалы, применяемые для гидроизоляции мостовых сооружений, и устанавливает технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55397-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Подготовка образцов для испытаний
ГОСТ Р 55398-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения толщины и массы на единицу площади
ГОСТ Р 55399-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения водопоглощения
ГОСТ Р 55400-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения гибкости при низких температурах
ГОСТ Р 55401-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения стабильности размеров
ГОСТ Р 55402-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения прочности сцепления при отрыве
ГОСТ Р 55403-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения прочности сцепления при сдвиге
ГОСТ Р 55404-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения влияния тепловой нагрузки на характеристики материала
ГОСТ Р 55405-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения водонепроницаемости после удара
ГОСТ Р 55406-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения видимых дефектов
ГОСТ Р 55407-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения длины, ширины и прямолинейности
ГОСТ Р 55408-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения деформативно-прочностных свойств
ГОСТ Р 55409-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения теплостойкости
ГОСТ Р ЕН 13416-2008 <*> Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
--------------------------------
<*> Отменен, с 01.07.2013 пользоваться ГОСТ EN 13416-2011.
ГОСТ 2678-94 Материалы рулонные кровельные и гидроизоляционные. Методы испытаний
ГОСТ 14192-96 Маркировка грузов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55397, ГОСТ Р ЕН 13416, а также следующий термин с соответствующим определением:
3.1 гидроизоляция: Конструктивный элемент, защищающий несущие конструкции от воздействия поверхностных и грунтовых вод.
4. Технические требования
4.1 Рулонные битумно-полимерные материалы относят к типу-1 или типу-2 в зависимости от допустимости их применения в различных конструкциях дорожной одежды мостового сооружения:
- тип-1 - рулонные битумно-полимерные материалы, предусматривающие возможность укладки на них асфальтобетона только при наличии промежуточного защитного бетонного слоя;
- тип-2 - рулонные битумно-полимерные материалы, предусматривающие возможность непосредственной укладки на них асфальтобетона, без промежуточного защитного бетонного слоя.
4.2 Характеристики
4.2.1 Рулонные битумно-полимерные материалы (далее - материалы) должны соответствовать требованиям настоящего стандарта и документа, устанавливающего технические требования на конкретный материал.
4.2.2 Полотно материала не должно содержать видимые дефекты, которые определяются в соответствии с ГОСТ Р 55406.
4.2.3 Материалы должны быть плотно намотаны в рулон и не слипаться.
4.2.4 Торцы рулонов должны быть ровными. Допускаются выступы на торцах рулона высотой не более 20 мм.
4.2.5 В партии допускается не более 5% составных рулонов, в одном составном рулоне - не более двух полотен. Длина меньшего из полотен в рулоне должна быть не менее 3 м.
4.2.6 Длина, ширина и прямолинейность материала в рулоне определяется в соответствии с ГОСТ Р 55407. Допустимые отклонения длины и ширины материала в рулоне должны указываться изготовителем в документе, устанавливающем технические требования на конкретный материал.
Наибольшее отклонение от прямолинейности не должно быть более 20 мм на 10 м длины материала для любого его участка, или пропорционально меньше на всей длине ленты материала, имеющей длину менее 10 м (например, 10 мм для ленты материала длиной 5 м).
4.2.7 Масса материала определяется в соответствии с ГОСТ Р 55398 и должна быть не менее 5,5 кг/м2.
Толщина материала определяется в соответствии с ГОСТ Р 55398, а результаты измерений должны быть в пределах заявленных изготовителем значений.
4.2.8 Максимальная растягивающая нагрузка материалов определяется по ГОСТ Р 55408 и должна соответствовать указанной в таблице 1.
Таблица 1
Наименование показателя Тип материала
Тип-1 Тип-2
Максимальная нагрузка при растяжении материалов, Н/50 мм, не менее:
- в продольном направлении 600 1000
- в поперечном направлении 600 900
4.2.9 Относительное удлинение материала при максимальной нагрузке определяется в соответствии с ГОСТ Р 55408 и должно быть не менее 40%.
4.2.10 Водопоглощение материала, определенное в соответствии с ГОСТ Р 55399, должно быть не более 1% по массе.
4.2.11 Температура гибкости материала, определенная в соответствии с ГОСТ Р 55400 с использованием испытательного стержня диаметром 30,0 +/- 0,1 мм, должна быть не менее минус 25 °C.
4.2.12 Теплостойкость материала определяется в соответствии с ГОСТ Р 55409. Температура теплостойкости материала в зависимости от его типа не должна быть ниже значений, указанных в таблице 2.
Таблица 2
Наименование показателя Тип материала
Тип-1 Тип-2
Температура теплостойкости в течение 2 ч, °C, не менее 100 140
