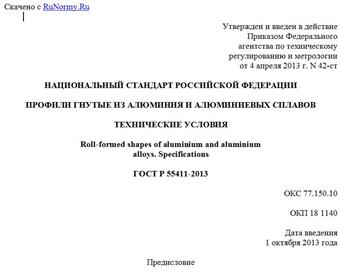

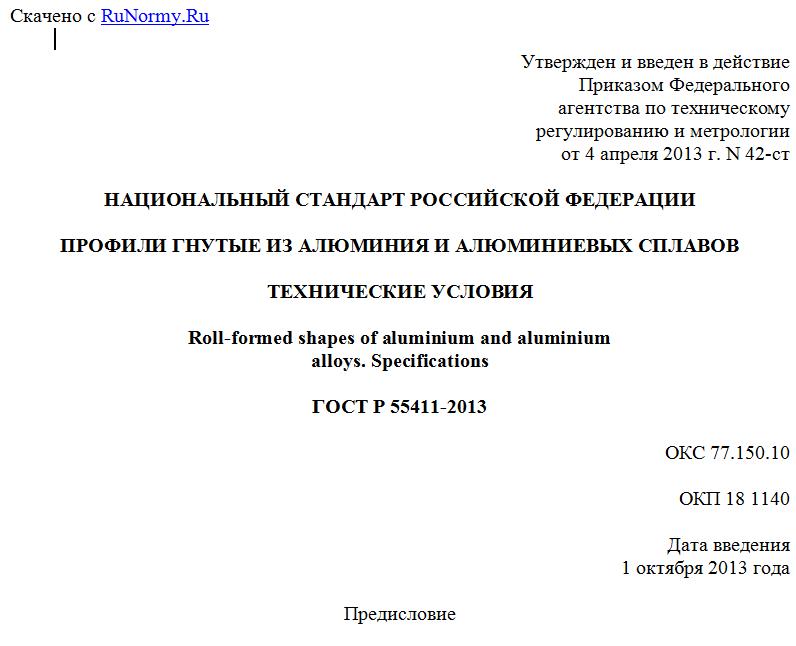

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 апреля 2013 г. N 42-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОФИЛИ ГНУТЫЕ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Roll-formed shapes of aluminium and aluminium
alloys. Specifications
ГОСТ Р 55411-2013
ОКС 77.150.10
ОКП 18 1140
Дата введения
1 октября 2013 года
Предисловие
1. Разработан Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов" (ОАО "Всероссийский институт легких сплавов").
2. Внесен Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2013 г. N 42-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на гнутые профили из алюминия марок: АД0, АД1 и алюминиевых сплавов марок: Д1, Д16, АМг2, АМг3, АМг5, АМг6, АМц и ВД1.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.510-93 Единая система защиты от коррозии и старения. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.4.021-75 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1131-76 Сплавы алюминиевые деформируемые в чушках. Технические условия
ГОСТ 3221-85 Алюминий первичный. Методы спектрального анализа
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7502-98 Рулетки измерительные механические. Технические условия
ГОСТ 7727-81 Сплавы алюминиевые. Методы спектрального анализа
ГОСТ 11739.2-90 Сплавы алюминиевые литейные и деформируемые. Методы определения бора
ГОСТ 11739.3-99 Сплавы алюминиевые литейные и деформируемые. Методы определения бериллия
ГОСТ 11739.4-90 Сплавы алюминиевые литейные и деформируемые. Методы определения висмута
ГОСТ 11739.5-90 Сплавы алюминиевые литейные и деформируемые. Методы определения ванадия
ГОСТ 11739.6-99 Сплавы алюминиевые литейные и деформируемые. Методы определения железа
ГОСТ 11739.7-99 Сплавы алюминиевые литейные и деформируемые. Методы определения кремния
ГОСТ 11739.8-90 Сплавы алюминиевые литейные и деформируемые. Метод определения калия
ГОСТ 11739.9-90 Сплавы алюминиевые литейные и деформируемые. Методы определения кадмия
ГОСТ 11739.10-90 Сплавы алюминиевые литейные и деформируемые. Метод определения лития
ГОСТ 11739.11-98 Сплавы алюминиевые литейные и деформируемые. Методы определения магния
ГОСТ 11739.12-98 Сплавы алюминиевые литейные и деформируемые. Методы определения марганца
ГОСТ 11739.13-98 Сплавы алюминиевые литейные и деформируемые. Методы определения меди
ГОСТ 11739.14-99 Сплавы алюминиевые литейные и деформируемые. Методы определения мышьяка
ГОСТ 11739.15-99 Сплавы алюминиевые литейные и деформируемые. Метод определения натрия
ГОСТ 11739.16-90 Сплавы алюминиевые литейные и деформируемые. Методы определения никеля
ГОСТ 11739.17-90 Сплавы алюминиевые литейные и деформируемые. Методы определения олова
ГОСТ 11739.18-90 Сплавы алюминиевые литейные и деформируемые. Метод определения свинца
ГОСТ 11739.19-90 Сплавы алюминиевые литейные и деформируемые. Методы определения сурьмы
ГОСТ 11739.20-99 Сплавы алюминиевые литейные и деформируемые. Метод определения титана
ГОСТ 11739.21-90 Сплавы алюминиевые литейные и деформируемые. Методы определения хрома
ГОСТ 11739.22-90 Сплавы алюминиевые литейные и деформируемые. Методы определения редкоземельных элементов и иттрия
ГОСТ 11739.23-99 Сплавы алюминиевые литейные и деформируемые. Методы определения циркония
ГОСТ 11739.24-98 Сплавы алюминиевые литейные и деформируемые. Методы определения цинка
ГОСТ 11739.25-90 Сплавы алюминиевые литейные и деформируемые. Методы определения скандия
ГОСТ 11739.26-90 Сплавы алюминиевые литейные и деформируемые. Методы определения галлия
ГОСТ 12697.1-77 Алюминий. Методы определения ванадия
ГОСТ 12697.2-77 Алюминий. Методы определения магния
ГОСТ 12697.3-77 Алюминий. Методы определения марганца
ГОСТ 12697.4-77 Алюминий. Метод определения натрия
ГОСТ 12697.5-77 Алюминий. Метод определения хрома
ГОСТ 12697.6-77 Алюминий. Метод определения кремния
ГОСТ 12697.7-77 Алюминий. Методы определения железа
ГОСТ 12697.8-77 Алюминий. Методы определения меди
ГОСТ 12697.9-77 Алюминий. Методы определения цинка
ГОСТ 12697.10-77 Алюминий. Метод определения титана
ГОСТ 12697.11-77 Алюминий. Метод определения свинца
ГОСТ 12697.12-77 Алюминий. Методы определения мышьяка
ГОСТ 12697.13-90 Алюминий. Методы определения галлия
ГОСТ 12697.14-90 Алюминий. Метод определения кальция
ГОСТ 13726-97 Ленты из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14838-78 Проволока из алюминия и алюминиевых сплавов для холодной высадки. Технические условия
ГОСТ 17308-88 Шпагаты. Технические условия
ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ Р 12.4.230.1-2007 (ЕН 166-2002) Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Классификация
3.1. По состоянию материала профили подразделяют на:
а) отожженные - М (АД0М, АД1М, Д1М, Д16М, АМг2М, АМг3М, АМг6М, АМцМ, ВД1М);
б) четвертьнагартованные - Н1 (АМг2Н1);
в) полунагартованные - Н2 (АМг2Н2, АМцН2);
г) тричетвертинагартованные - Н3 (АМг2Н3);
д) нагартованные - Н (АМг2Н, АМцН).
3.2. Номер или шифр профиля, марку алюминия или алюминиевого сплава, состояние материала, сдаточную длину и обозначение настоящего стандарта указывают в заказе.
4. Сортамент
4.1. Форму и размеры, площадь сечений и теоретическую массу 1 м длины профилей - см. по каталогам и чертежам, согласованным между изготовителем и потребителем.
4.2. Профили изготовляют толщиной стенки от 0,5 до 3 мм. Профили из сплава АМг2 в состоянии М, Н1 изготовляют толщиной стенки 0,25 и 0,3 мм.
4.3. Предельные отклонения по толщине стенки должны соответствовать стандартам на поставку лент.
4.4. Предельные отклонения угла гибки профилей не должны превышать:
+/- 7° - для профилей толщиной стенки от 0,25 до 0,4 мм включительно;
+/- 5° - для профилей толщиной стенки свыше 0,4 до 0,9 мм включительно;
+/- 3° - для профилей толщиной стенки свыше 0,9 до 3,0 мм включительно.
4.5. Профили изготовляют длиной от 1 до 6 м.
4.5.1. Профили изготовляют немерной, мерной или кратной мерной длины.
4.5.2. Профили кратной мерной длины заказывают с учетом припуска на рез.
4.6. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать +30 мм.
4.7. Профили должны быть обрезаны под прямым углом. Косина реза не должна превышать 5° и выводить профили за пределы сдаточной длины.
