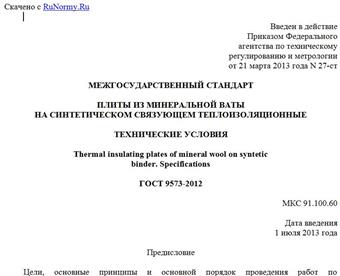

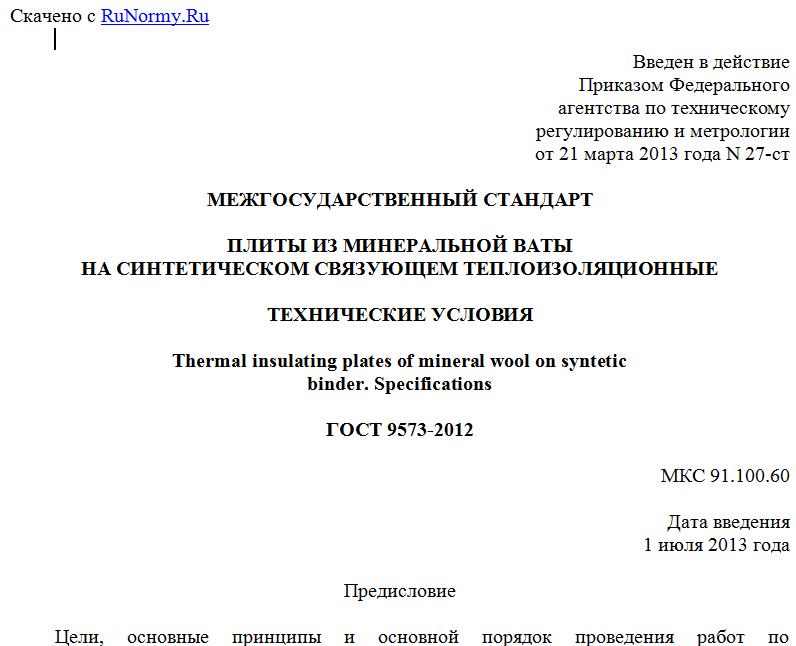

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 марта 2013 года N 27-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ ТЕПЛОИЗОЛЯЦИОННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Thermal insulating plates of mineral wool on syntetic
binder. Specifications
ГОСТ 9573-2012
МКС 91.100.60
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью ООО "Теплопроект".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (дополнение N 1 к протоколу от 4 июня 2012 г. N 40).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
4. Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2013 года N 27-ст межгосударственный стандарт ГОСТ 9573-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 9573-96.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные плиты из минеральной ваты на синтетическом связующем (далее - плиты) с гидрофобизирующими добавками или без них, кашированные облицовочным материалом (бумагой, алюминиевой фольгой, стеклохолстом и др.) или без него, предназначенные для тепло- и звукоизоляции ограждающих строительных конструкций жилых (в т.ч. индивидуальных), общественных и производственных зданий и сооружений в условиях, исключающих контакт изделий с воздухом внутри помещений, для изготовления трехслойных панелей, а также для тепловой изоляции промышленного оборудования с температурой изолируемой поверхности от минус 60 °C до плюс 400 °C.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ EN 1607-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения прочности при растяжении перпендикулярно к лицевым поверхностям
ГОСТ EN 1609-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при кратковременном частичном погружении
ГОСТ 4640-2011 Вата минеральная. Технические условия
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 14192-96 Маркировка грузов
ГОСТ 16297-80 Материалы звукоизоляционные и звукопоглощающие. Методы испытаний
ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 25880-83 Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 31430-2011 (EN 13820:2003) Изделия теплоизоляционные, применяемые в строительстве. Метод определения содержания органических веществ
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1. Плиты изготавливают в соответствии с требованиями настоящего стандарта по технологической документации предприятия-изготовителя.
3.2. Плиты в зависимости от плотности подразделяют на марки, а в зависимости от степени деформации под действием сжимающей нагрузки - на виды.
Виды, марки по плотности, сокращенное обозначение и рекомендуемая область применения плит приведены в таблице 1.
Таблица 1
Виды, марки и рекомендуемая область применения плит
Вид плиты Марка по плотности Сокращенное обозначение Рекомендуемая область применения
Плита мягкая ПМ 40 ПМ-40 Ненагруженная тепло-, звукоизоляция скатных крыш, перекрытий, полов первого этажа, каркасных перегородок. Тепловая изоляция промышленного оборудования и трубопроводов при температуре изолируемой поверхности от минус 60 °C до плюс 400 °C
50 ПМ-50
Плита полужесткая ППЖ 60 ПП-60 Ненагруженная тепло-, звукоизоляция скатных крыш, полов, потолков, внутренних перегородок, легких каркасных конструкций, трехслойных облегченных стен малоэтажных зданий из кирпича, газобетонных и др. блоков. Тепловая изоляция промышленного оборудования и трубопроводов при температуре изолируемой поверхности от минус 60 °C до плюс 400 °C
70 ПП-70
80 ПП-80
Плита жесткая ПЖ 100 ПЖ-100 Тепло-, звукоизоляция стен, в т.ч. фасадных с вентилируемым зазором, подвальных перекрытий с нижней стороны, трехслойных облегченных стен малоэтажных зданий из кирпича, газобетонных и др. блоков. Теплоизоляционный слой в трехслойных панелях для стеновых и кровельных конструкций. Тепловая изоляция промышленного оборудования при температуре изолируемой поверхности от минус 60 °C до плюс 400 °C
120 ПЖ-120
140 ПЖ-140
Плита повышенной жесткости ППЖ 160 ППЖ-160 Тепло-, звукоизоляция, подвергающаяся нагрузке в плоских кровлях из профилированного настила или железобетона без устройства цементной стяжки или выравнивающего слоя. Тепловая изоляция фасадов зданий с последующим оштукатуриванием или устройством защитно-покровного слоя. Теплоизоляционный слой в трехслойных панелях для стеновых и кровельных конструкций. Тепловая изоляция промышленного оборудования при температуре изолируемой поверхности от минус 60 °C до плюс 400 °C
180 ППЖ-180
200 ППЖ-200
Плита твердая ПТ 220 ПТ-220 Тепло-, звукоизоляция, отделочные плиты для потолков и стен. Тепло-, звукоизоляция, подвергающаяся нагрузке в плоских кровлях из профилированного настила или железобетона без устройства упрочняющей стяжки или выравнивающего слоя. Шумо- и звукоизоляция оснований оборудования, полов, перекрытий, перегородок
250 ПТ-250
300 ПТ-300
3.3. Условное обозначение плит должно включать в себя сокращенное обозначение в соответствии с таблицей 1, группу горючести, номинальные размеры в миллиметрах, обозначение настоящего стандарта.
При наличии каширования дополнительно (после группы горючести) в условное обозначение включают сокращенное обозначение (первую букву) облицовочного материала, например: Б - бумага; С - стеклохолст; Ф - алюминиевая фольга.
Пример условного обозначения мягкой плиты марки 50, негорючей, длиной 1000, шириной 600, толщиной 30 мм:
ПМ-50(НГ)-1000.600.30 ГОСТ 9573-2012;
то же, твердой плиты марки 300, группы горючести Г2, кашированной алюминиевой фольгой, длиной 1000, шириной 600, толщиной 20 мм:
ПТ-300(Г2)Ф-1000.600.20 ГОСТ 9573-2012.
3.4. Номинальные линейные размеры плит и предельные отклонения размеров должны соответствовать указанным в таблице 2.
Таблица 2
Номинальные размеры и предельные отклонения размеров
Сокращенное обозначение плиты Длина Ширина Толщина
Номинальное значение, мм Предельное отклонение, % Номинальное значение, мм Предельное отклонение Номинальное значение, мм Предельное отклонение, мм
ПМ-40 ПМ-50 1000; 2000 +/- 0,8 400; 500; 600; 1000 +/- 2 мм От 30 до 200 -2; +5
ПП-60 ПП-70 ПП-80 1000; 2000 +/- 0,5 400; 500; 600; 1000 +/- 2 мм От 30 до 200 +/- 2
