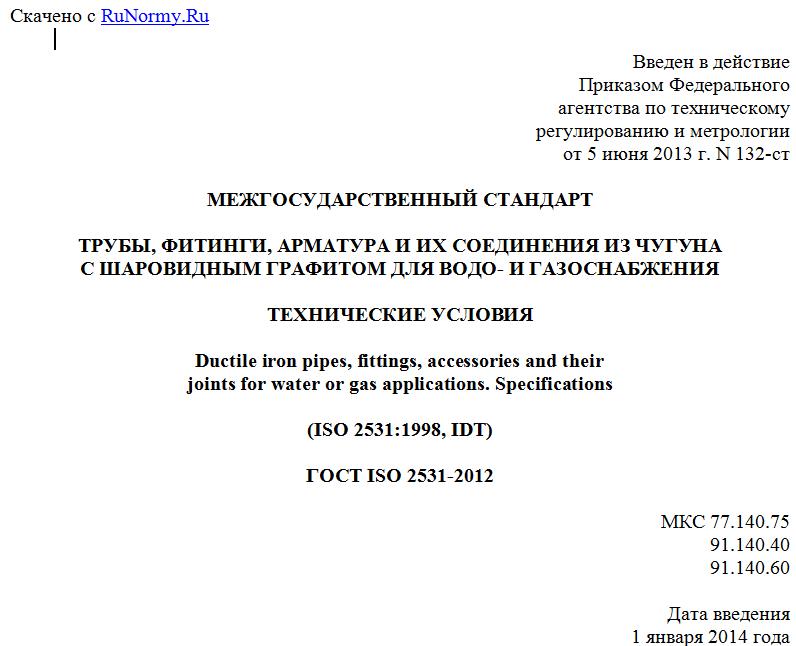

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 июня 2013 г. N 132-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ, ФИТИНГИ, АРМАТУРА И ИХ СОЕДИНЕНИЯ ИЗ ЧУГУНА
С ШАРОВИДНЫМ ГРАФИТОМ ДЛЯ ВОДО- И ГАЗОСНАБЖЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Ductile iron pipes, fittings, accessories and their
joints for water or gas applications. Specifications
(ISO 2531:1998, IDT)
ГОСТ ISO 2531-2012
МКС 77.140.75
91.140.40
91.140.60
Дата введения
1 января 2014 года
Предисловие
Цели и принципы, основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны" и Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ").
2. Внесен Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 15 марта 2012 г. N 49).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа по ¦
¦МК (ИСО 3166) 004-97¦ ¦ стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦ Беларусь ¦ BY ¦ Госстандарт Республики ¦
¦ ¦ ¦ Беларусь ¦
¦ Казахстан ¦ KZ ¦ Госстандарт Республики ¦
¦ ¦ ¦ Казахстан ¦
¦ Российская ¦ RU ¦ Росстандарт ¦
¦ Федерация ¦ ¦ ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2013 г. N 132-ст межгосударственный стандарт ГОСТ ISO 2531-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт идентичен международному стандарту ISO 2531:1998 Ductile iron pipes, fittings, accessories and their joints for water or gas applications (Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения).
Перевод с английского (en).
Степень соответствия - идентичная (IDT).
Стандарт разработан на основе применения ГОСТ Р ИСО 2531-2009.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования и методы испытаний труб и соединительных частей из чугуна с шаровидным графитом и их соединений, используемых для изготовления трубопроводов:
- для транспортирования воды (например, питьевой воды) или газа (например, природного газа);
- работающих под давлением или без давления;
- прокладываемых под землей или наземных.
Примечание. В настоящем стандарте давление является относительным давлением и выражено в паскалях.
Настоящий стандарт включает технические требования к материалам, размерам и допускам, механическим свойствам и стандартным покрытиям труб и соединительных частей.
Настоящий стандарт распространяется на чугунные трубы и соединительные части, отлитые любым способом литейного производства или изготовленные из отлитых деталей, а также на соответствующие соединения диаметром DN от 40 до 2600 мм включительно.
Настоящий стандарт применим к трубами и соединительным частям, которые:
- выполнены с фланцевыми или раструбными концами для соединения посредством уплотнений различного типа (уплотнения не рассматриваются в настоящем стандарте);
- обычно поставляются с внутренним и наружным покрытиями.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа:
ISO 4179:1985 Ductile iron pipes for pressure and non-pressure pipelines - Centrifugal cement mortar lining - General requirements (Трубы из чугуна с шаровидным графитом для напорных и безнапорных трубопроводов. Футеровка цементным раствором, нанесенным центрифугированием. Общие требования)
ISO 4633:1996 Rubber seals - Joint rings for water supply, drainage and sewerage pipelines - Specification for materials (Уплотнения резиновые. Уплотнительные кольца для питающих, дренажных и канализационных трубопроводов. Технические условия на материалы)
ISO 6447:1983 Rubber seals - Joint rings used for gas supply pipes and fittings - Specification for material (Уплотнения резиновые. Уплотнительные кольца для газопроводных труб и фитингов. Технические условия на материалы)
ISO 6506-1:1981 Metallic materials - Hardness test - Brinell test (Материалы металлические. Испытание на твердость. Определение твердости по Бринеллю) <*>
--------------------------------
<*> Действует ИСО 6506-1:2005 "Материалы металлические. Определение твердости по Бринеллю. Часть 1. Метод испытания".
ISO 7005-2:1998 Metallic flanges - Part 2: Cast iron flanges (Фланцы металлические. Часть 2. Фланцы из литейного чугуна)
ISO 7268:1983 Pipe components - Definition of nominal pressure - ISO 7268/Amd 1:1984 [Фитинги. Определение номинального давления (с Изменением 1:1984)]
ISO 7483:1991 Dimensions of gaskets for use with flanges to ISO 7005 (Прокладки для фланцев, соответствующих стандарту ISO 7005. Размеры)
ISO 8179-1:2004 Ductile iron pipes - External coating - Part 1: Metallic zinc with finishing layer (Трубы из чугуна с шаровидным графитом. Наружное цинковое покрытие. Часть 1. Покрытие металлическим цинком с отделочным слоем)
ISO 8179-2:1995 Ductile iron pipes - External coating - Part 2: Zinc rich paint with finishing layer (Трубы из чугуна с шаровидным графитом. Наружное покрытие. Часть 2. Покрытие краской с большим содержанием цинковой пыли и отделочный слой)
ISO 8180:1985 Ductile iron pipes - Polyethylene sleeve (Трубы из чугуна с шаровидным графитом. Полиэтиленовая оплетка)
ISO 10804-1:1996 Restrained joint systems for ductile iron pipelines - Part 1: Design rules and type testing (Система фиксированных соединений для трубопроводов из чугуна с шаровидным графитом. Часть 1. Правила проектирования и типовое испытание)
EN 1092-2:1997 Circular flanges for pipes, valves, fittings and accessories, PN designated - Part 2: Cast iron flanges (Круглые фланцы для труб, клапанов, фитингов и арматуры, предназначенные для номинального давления (PN). Часть 2. Фланцы из литейного чугуна)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Высокопрочный чугун с шаровидным графитом (ductile iron): тип чугуна, в котором графит присутствует преимущественно в шаровидной форме.
3.2. Труба (pipe): отливка с равномерным каналом, с прямой осью, имеющая раструбные, охватываемые или фланцевые концы.
3.3. Соединительная часть <**> (connecting part): присоединяемая к трубе отливка, которая обеспечивает отклонение, изменение направления трубопровода или канала. Фитинги и арматура, за исключением запорной и предохранительной, являются соединительными частями. Трубы с соединительными частями являются элементами трубопровода.
--------------------------------
<**> Термин, принятый в международных стандартах.
3.4. Фланец (flange): плоский круглый конец трубы или соединительной части, расположенный перпендикулярно к их оси, с отверстиями под болты, равномерно расположенными по окружности.
Примечание. Фланец на трубе может быть закреплен неподвижно или быть регулируемым; регулируемый фланец включает кольцо, присоединенное болтами в одном или нескольких местах, которое несет нагрузку на конце втулки соединения и может свободно вращаться вокруг оси трубы до соединения.
3.5. Узкая втулка; муфта (collar; coupling): соединительная деталь, используемая для соединения вместе охватываемых концов труб или соединительных частей.
3.6. Гладкий конец (spigot): конец трубы или соединительной части, помещаемый в раструбное соединение.
3.7. Раструб (socket): конец трубы или соединительной части, охватывающий гладкий конец трубы или соединительной части.
3.8. Прокладка (gasket): уплотняющий элемент соединения.
3.9. Соединение (joint): связь между концами труб и/или соединительными частями, в которой прокладка используется в качестве уплотнения.
3.10. Гибкое соединение (flexible joint): соединение, которое обеспечивает значительное угловое отклонение и параллельное или перпендикулярное движение относительно оси трубы.
3.11. Раструбное гибкое соединение (socket flexible joint): гибкое соединение, собранное посредством толчка гладкого конца через прокладки в раструб сопряженного элемента.
