"ГОСТ Р 55430-2013. Национальный стандарт Российской Федерации. Соединения трубопроводов разъемные. Оценка технического состояния и методы испытаний. Безопасность эксплуатации"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

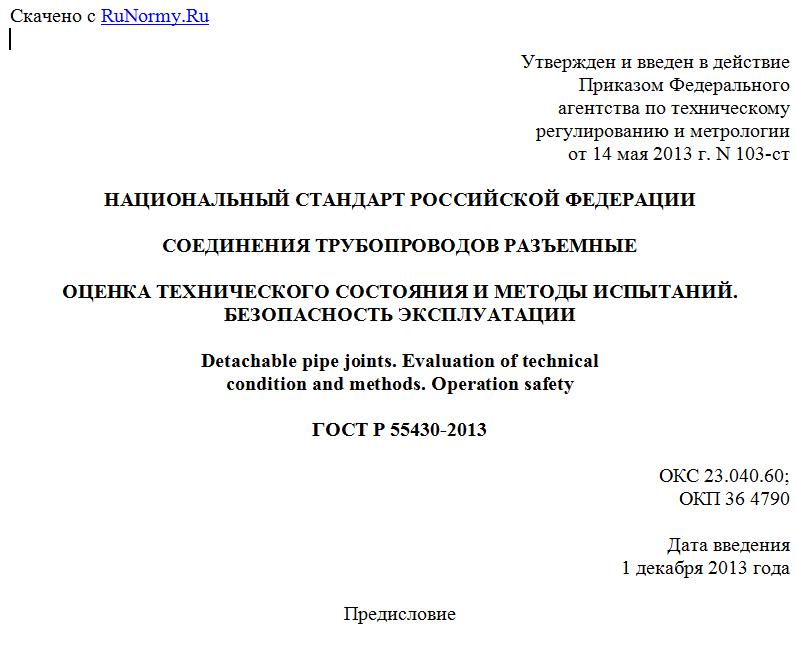

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 мая 2013 г. N 103-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РАЗЪЕМНЫЕ

ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ И МЕТОДЫ ИСПЫТАНИЙ.
БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Detachable pipe joints. Evaluation of technical
condition and methods. Operation safety

ГОСТ Р 55430-2013

ОКС 23.040.60;
ОКП 36 4790

Дата введения
1 декабря 2013 года

Предисловие

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Некоммерческим партнерством "Сертификационный центр НАСТХОЛ" (НП "СЦ НАСТХОЛ"), Открытым акционерным обществом "Иркутский научно-исследовательский и конструкторский институт химического и нефтяного машиностроения" (ОАО "ИркутскНИИхиммаш").
2. Внесен Техническим комитетом по стандартизации ТК 155 "Соединения трубопроводов общемашиностроительного применения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2013 г. N 103-ст.
В настоящем стандарте реализованы нормы Технических регламентов 004 "О безопасности оборудования, работающего под избыточным давлением (ФЗ)" и 011 "О безопасности машин и оборудования".
4. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает требования, направленные на обеспечение промышленной безопасности, предупреждение аварий, случаев производственного травматизма при эксплуатации разъемных соединений технологических трубопроводов.
Настоящий стандарт предназначен для обеспечения единого подхода при конструировании, изготовлении, модернизации, ремонте, техническом диагностировании и эксплуатации разъемных соединений технологических трубопроводов на опасных производственных объектах.
Область применения стандарта - разъемные соединения стальных технологических трубопроводов [1], ГОСТ Р 54432, с номинальными диаметрами от DN 3 до DN 4000 включительно, на номинальные давления от PN 1 до PN 2500 включительно, температуру среды от минус 196 °C до 700 °C включительно, предназначенных для транспортирования газообразных, парообразных, жидких сред и эксплуатирующихся на опасных производственных объектах.
Примечание. Под терминами "давление", "номинальное давление" следует понимать избыточное давление.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 9399-81 Фланцы стальные резьбовые на Pу свыше 20 - 100 МПа (200 - 1000 кгс/см2). Технические условия
ГОСТ 9400-81 Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Pу 20 - 100 МПа (200 - 1000 кгс/см2). Размеры
ГОСТ 10493-81 Линзы уплотнительные жесткие и компенсирующие на Pу 20 - 100 МПа (200 - 1000 кгс/см2). Технические условия
ГОСТ 10494-80 Шпильки для фланцевых соединений с линзовым уплотнением на Pу свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия
ГОСТ 10495-80 Гайки шестигранные для фланцевых соединений на Pу свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия
ГОСТ 11447-80 Шпильки упорные на Pу свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия
ГОСТ 14068-79 Паста ВНИИ НП-232. Технические условия
ГОСТ 16093-2004 (ИСО 965-1-1998, ИСО 963-3-1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 18442-80 Контроль неразрушающий. Капиллярные методы. Общие требования
ГОСТ 19782-74 Паста ВНИИ НП-225. Технические условия
ГОСТ 21105-87 Контроль неразрушающий. Магнитопорошковый метод
ГОСТ 26303-84 Сосуды и аппараты высокого давления. Шпильки. Методы расчета на прочность
ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные. Ряды
ГОСТ 28338-89 Соединения трубопроводов и арматура. Номинальные диаметры. Ряды
ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения
ГОСТ Р 54432-2011 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования
ГОСТ Р 55429-2013 Соединения трубопроводов бугельные разъемные. Конструкция, размеры и общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины, определения и сокращения

3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Номинальное давление; PN: по ГОСТ 26349.
3.1.2. Номинальный диаметр; DN: по ГОСТ 28338.
3.1.3. Герметичность: по ГОСТ 52720.
3.1.4. Уплотнение (уплотнительное соединение): по ГОСТ 52720.
3.1.5. Разъемное соединение; РС: совокупность конструктивных деталей, обеспечивающих возможность соединения-разъединения концов труб и герметичность мест стыка труб (соединяемых деталей) в условиях эксплуатации, включающая в себя уплотнение (уплотнительное соединение) и крепежные элементы.
3.1.6. Крепежный элемент: совокупность деталей (шпильки, гайки, шайбы, резьбовые гнезда, бугели и т.д.), удерживающих соединяемые концы труб в заданном положении относительно друг друга.
3.1.7. Разъемное соединение с принудительным уплотнением: разъемное соединение, герметичность в котором достигается предварительным нагружением уплотнительных поверхностей усилием, превышающим по величине требуемое для обеспечения герметичности при действии внутреннего давления.
Примечание. При действии внутреннего давления усилие нагружения уплотнительных поверхностей уменьшается, но при этом сохраняется требуемая герметичность соединения.

3.1.8. Разъемное соединение с самоуплотнением: разъемное соединение, в котором герметичность достигается предварительным нагружением уплотнительных поверхностей усилием, достаточным для обеспечения герметичности соединения в начальный период подъема давления.
Примечание. При росте внутреннего давления возникает дополнительная нагрузка на уплотнительные поверхности, тем самым увеличивается герметизирующая способность уплотнения. Существуют РС с радиальным, осевым и комбинированным самоуплотнениями.

3.1.9. Усилие затяжки шпилек: усилие в шпильках, необходимое для обеспечения герметичности разъемного соединения как в начальный период подъема давления в трубопроводе (для разъемного соединения с самоуплотнением), так и в процессе эксплуатации при рабочих условиях (для разъемных соединений с принудительным уплотнением).
3.1.10. Техническое диагностирование: определение технического состояния объекта, поиск мест с дефектами или повреждениями, определение причин отказа (неисправности), прогнозирование технического состояния.
3.1.11. Оценка технического состояния: принятие решения о дальнейшей эксплуатации объекта на основе результатов технического диагностирования.
3.1.12. Деталь разъемного соединения: отдельная самостоятельная составная часть разъемного соединения.
3.1.13. Элемент детали: неотъемлемая часть детали (уплотнительная поверхность на фланце или трубе; резьба на фланце, трубе или шпильке).
3.1.14. Ревизия трубопровода: основной метод контроля за надежной и безопасной эксплуатацией трубопровода, включающий определенный набор работ и проводимый с определенной периодичностью.
3.1.15. Специализированная организация: организация, имеющая лицензию на проведение определенных специализированных работ.
3.1.16. Местная выработка (отклонение от круглости): отклонение от круглости уплотнительной поверхности, образующееся после удаления отдельных дефектов механического или коррозионного происхождения вручную, с помощью наждачной бумаги, в одном месте уплотнительной поверхности.
Примечание. В результате на уплотнительной поверхности образуются углубления. Дефекты данного вида отрицательно сказываются на герметичности разъемных соединений, особенно с коническими или цилиндрическими уплотнительными поверхностями [линзовое уплотнение, уплотнение с кольцами восьмиугольного (овального) сечения, СКОУ].

3.1.17. Утечка: проникновение вещества из герметизированного изделия или в него через течи под действием перепада внутреннего и наружного давлений.
3.1.18. Метод осевой вытяжки шпилек: способ затяжки шпилек разъемного соединения, при котором шпильки предварительно вытягивают с определенным расчетным усилием специальным устройством (гидродомкратом) и затем гайки свободно, от руки, навинчивают на шпильки до упора во фланец, крышку, после чего давление в гидросистеме устройства сбрасывают, устройство с затянутых шпилек снимают.
3.1.19. Обход ключом шпилек: поочередная затяжка всех шпилек разъемных соединений.
3.2. В настоящем стандарте применены следующие сокращения:
СКОУ - самоуплотняющее кольцо с осевым упором;
СНП - спирально-навитая прокладка;
ТРГ - терморасширенный графит.
