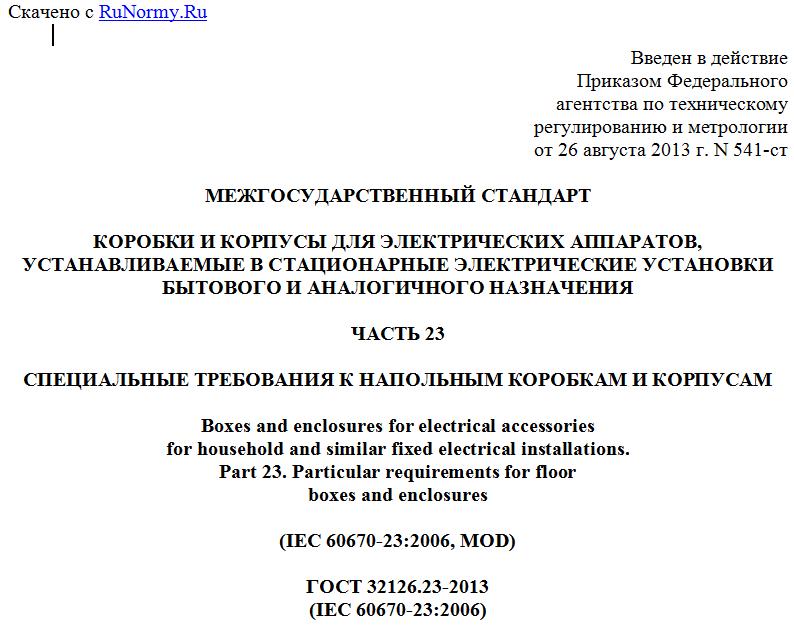

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 августа 2013 г. N 541-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОРОБКИ И КОРПУСЫ ДЛЯ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ,
УСТАНАВЛИВАЕМЫЕ В СТАЦИОНАРНЫЕ ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ
БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 23
СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ К НАПОЛЬНЫМ КОРОБКАМ И КОРПУСАМ
Boxes and enclosures for electrical accessories
for household and similar fixed electrical installations.
Part 23. Particular requirements for floor
boxes and enclosures
(IEC 60670-23:2006, MOD)
ГОСТ 32126.23-2013
(IEC 60670-23:2006)
МКС 29.120.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. N 43)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Молдова MD Молдова-Стандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 августа 2013 г. N 541-ст межгосударственный стандарт ГОСТ 32126.23-2013 (IEC 60670-23:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60670-23:2006 Boxes and enclosures for electrical accessories for household and similar fixed electrical installation - Part 23: Particular requirements for floor boxes and enclosures (Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 23. Специальные требования к напольным коробкам и корпусам) путем внесения изменений, объяснение которых приведено во введении к настоящему стандарту.
В настоящем стандарте применены следующие шрифтовые выделения:
- требования - светлый;
- термины - полужирный;
- методы испытаний - курсив;
- примечания - петит.
Перевод с английского языка (en).
В разделе "Нормативные ссылки" и тексте настоящего стандарта ссылки на международные стандарты актуализированы.
Степень соответствия - модифицированная (MOD)
6 Настоящий стандарт подготовлен на основе применения ГОСТ Р 50827.4-2009 (МЭК 60670-23:2006)
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60670-23:2006 "Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 23. Специальные требования к напольным коробкам и корпусам".
Настоящий стандарт устанавливает дополнительные частные требования к соединительным коробкам и корпусам по отношению к IEC 60670-1:2002 "Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 1. Общие требования".
Настоящий стандарт следует применять совместно с IEC 60670-1:2002.
Международные стандарты серии IEC 60670 на коробки и корпусы, применяемые в электроустановках напряжением до 1000 В переменного тока и 1500 В постоянного тока и подготовленные как модифицированные по отношению к указанным стандартам межгосударственные стандарты отражают современные требования к устройству электропроводок в низковольтных электроустановках, выполняемых в различного вида строительных конструкциях с применением различных строительных материалов.
Настоящий стандарт по построению, последовательности изложения требований, нумерации разделов, пунктов, подпунктов, таблиц и рисунков полностью соответствует IEC 60670-23:2006.
1. Область применения
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
Дополнение за четвертым абзацем.
Требования настоящего стандарта распространяются на коробки и корпусы, предназначенные для установки на полу любого вида и защиты аппаратов от нагрузок до 1000 Н включительно.
Примечание - Требования к наружному применению разрабатываются.
2. Нормативные ссылки
Применяют соответствующий раздел IEC 60670-1.
3. Термины и определения
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
3.106 чистовой пол (при применении внутри помещения) [finished floor (for indoor application)]: Пол, который несет нагрузку и на котором присутствует или отсутствует напольное покрытие, например ковровое, плиточное, виниловое или деревянное.
3.107 сухая обработка пола (dry treatment of floor): Процесс очистки и/или ухода без применения жидкости или с использованием небольшого количества жидкости. На пол наносят или распыляют необходимые вещества в количестве, не приводящем к образованию луж или намоканию напольного покрытия.
Примечание - Примеры сухой обработки: подметание веником или щеткой для чистки ковров, уборка пылесосом, уборка с применением сухого чистящего порошка, чистка сухим шампунем, чистка жидким шампунем для ковров, уборка с применением очищающих наполнителей (жидкий химический очистительный состав, нанесенный на твердый материал, применяемый для сбора мусора, например влажные опилки, влажная ткань и т.п.).
3.108 влажная обработка пола (wet treatment of floor): Процесс очистки и/или ухода, требующий применения жидкости в количестве, не позволяющем исключить образование луж или намокание напольного покрытия в течение короткого промежутка времени.
Примечание - Примеры влажной обработки: чистка влажной щеткой, ручное или механическое протирание.
4. Общие требования
Применяют соответствующий раздел IEC 60670-1.
5. Общие требования к испытаниям
Применяют соответствующий раздел IEC 60670-1.
6. Номинальные параметры
Соответствующий раздел IEC 60670-1 не применяют.
7. Классификация
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
Дополнение к таблице 1:
Критерии классификации
7.2 По способу установки 7.2.101 По способу обработки пола 7.2.101.1 Напольные коробки или корпусы, предназначенные для установки на полу, который подвергают сухой обработке
7.2.101.2 Напольные коробки или корпусы, предназначенные для установки на полу, который подвергают влажной обработке
7.2.101.3 Напольные коробки или корпусы, имеющие степень защиты не менее IPX4, предназначенные для установки на полу, который подвергают влажной обработке
Примечание - В Испании степень защиты напольных коробок и корпусов должна быть не менее IPX4.
7.7 Настоящий пункт не применяют.
