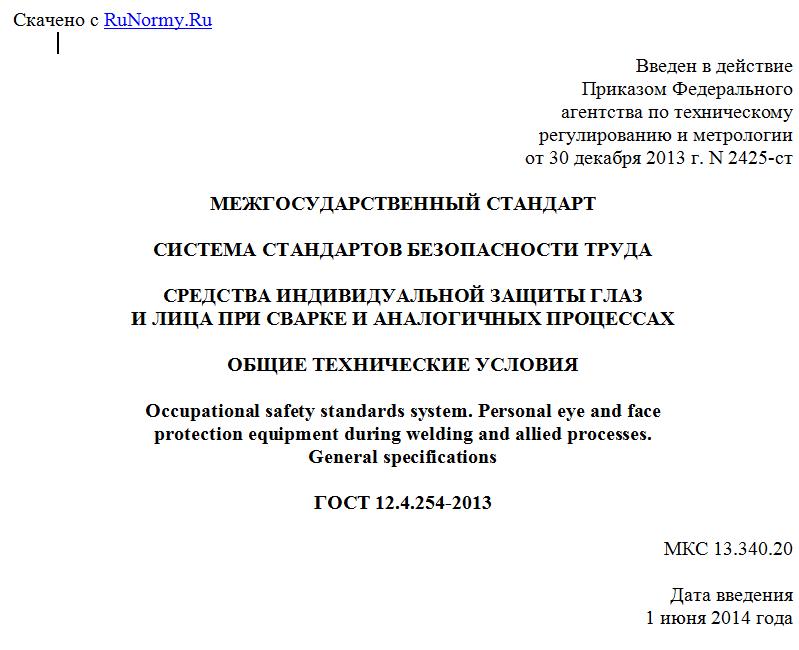

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 декабря 2013 г. N 2425-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ГЛАЗ
И ЛИЦА ПРИ СВАРКЕ И АНАЛОГИЧНЫХ ПРОЦЕССАХ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Occupational safety standards system. Personal eye and face
protection equipment during welding and allied processes.
General specifications
ГОСТ 12.4.254-2013
МКС 13.340.20
Дата введения
1 июня 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации (ОАО "ВНИИС").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2425-ст межгосударственный стандарт ГОСТ 12.4.254-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Настоящий стандарт включает в себя основные нормативные положения (и приложения) следующих европейских региональных стандартов: EN 175:1997 Personal protection - Equipment for eye and face protection during welding and allied processes (Индивидуальная защита. Средства защиты глаз и лица при сварке и аналогичных процессах); EN 379:2003 Personal eye protection - Automatic welding filters (Индивидуальная защита зрения. Автоматические сварочные защитные светофильтры).
Дополнительные положения выделены в тексте стандарта курсивом.
Степень соответствия - модифицированная (MOD).
Настоящий стандарт подготовлен на основе применения ГОСТ Р 12.4.238-2007.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Стандарт распространяется на средства индивидуальной защиты при сварке и аналогичных процессах, применяемые для предохранения глаз и лица рабочего (далее - средства защиты при сварке) от опасного оптического излучения и других факторов риска, имеющих место при электродуговой и плазменной сварке, резке металлов и аналогичных процессах. Стандарт также распространяется на сварочные защитные светофильтры с автоматической установкой градационных шифров.
Стандарт устанавливает требования к средствам индивидуальной защиты глаз и лица работающих от факторов в виде оптического излучения, искр и брызг расплавленного металла, механических повреждений и воздействия электрического тока, а также методы испытаний средств защиты при сварке.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.332-78 Государственная система измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 12.4.001-80 Система стандартов безопасности труда. Очки защитные. Термины и определения
ГОСТ 12.4.023-84 Система стандартов безопасности труда. Щитки защитные лицевые. Общие технические требования и методы контроля
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 12.4.001, а также следующие термины с соответствующими определениями:
3.1. Автоматический сварочный светофильтр (automatic welding filter): защитный светофильтр, который автоматически переключает при возникновении сварочной дуги свой градационный шифр с низкого значения (градационный шифр в осветленном состоянии) на более высокое значение (градационный шифр в затемненном состоянии).
3.2. Автоматический сварочный светофильтр с ручной установкой градационного шифра (automatic welding filter with manual scale number setting): защитный светофильтр, который автоматически переключает при возникновении сварочной дуги свой градационный шифр с низкого значения (градационный шифр в осветленном состоянии) на более высокое значение (градационный шифр в затемненном состоянии) по выбору сварщика.
3.3. Автоматический сварочный светофильтр с автоматической установкой градационного шифра (automatic welding filter with automatic scale number setting): защитный светофильтр с переключаемым градационным шифром, в котором градационный шифр в затемненном состоянии зависит от освещенности, создаваемой сварочной дугой.
3.4. Время переключения (switching time): время переключения автоматического сварочного светофильтра определяется по следующей формуле:
, (1)
где t = 0 - момент возникновения дуги;
- световой коэффициент пропускания светофильтра через время t после возникновения дуги;
- световой коэффициент пропускания светофильтра в осветленном состоянии;
- минимальный световой коэффициент пропускания светофильтра в затемненном состоянии;
t - время, в течение которого световой коэффициент пропускания достигает значения .
Примечание. В случае кратковременного воздействия света его ослепляющее действие пропорционально произведению освещенности глаза на время. Временная зависимость процесса потемнения может варьироваться в широких пределах в зависимости от конструкции сварочного светофильтра с переключаемым градационным шифром. Поэтому целесообразно определять время переключения как интеграл светового коэффициента пропускания по времени.
3.5. Градационный шифр светофильтра в осветленном состоянии (light state scale number): градационный шифр, соответствующий максимальному световому коэффициенту пропускания (см. рисунок 1).
- градационный шифр в осветленном состоянии;
- промежуточные значения градационного шифра
в затемненном состоянии; - градационный шифр
в состоянии наибольшего затемнения
Рисунок 1. Значения градационных шифров автоматического
сварочного светофильтра в различных его состояниях
3.6. Градационный шифр светофильтра в состоянии наибольшего (максимального) затемнения (darkest state scale number): градационный шифр светофильтра, соответствующий минимальному световому коэффициенту пропускания , заявленному изготовителем (см. рисунок 1).
3.7. Градационный шифр светофильтра в затемненном состоянии (dark state scale number): градационный шифр, соответствующий световому коэффициенту пропускания , достигаемому после возникновения сварочной дуги (см. рисунок 1).
3.8. Закрытые защитные очки сварщика (welder's goggle): прилегающие защитные очки, удерживаемые в нужном положении наголовной лентой и охватывающие глазницу, куда излучение от сварочных операций может проникнуть только через светофильтр и покровное стекло (при его наличии).
3.9. Контрольный макет головы человека (reference head form human): средний или малый размер макета головы, предназначенный для испытаний характеристик (параметров) СИЗ глаз и лица.
Примечание. Требования к контрольному макету головы и основные размеры - по [1], [2].
3.10. Наголовное крепление (harness): часть (узел) защитного щитка сварщика, обеспечивающая удержание его в нужном положении на голове сварщика.
3.11. Наголовная лента (headband): деталь закрытых или открытых защитных очков, фиксирующая их на голове сварщика.
3.12. Обтюратор (obturator): лента, покрывающая изнутри, как минимум, передний сегмент наголовной ленты для повышения комфорта сварщика.
3.13. Открытые защитные очки сварщика (welder's spectacles): прилегающие защитные очки с боковой защитой в виде щитков, либо составляющих одно целое с рамкой оправы, либо являющихся самостоятельными деталями оправы.
