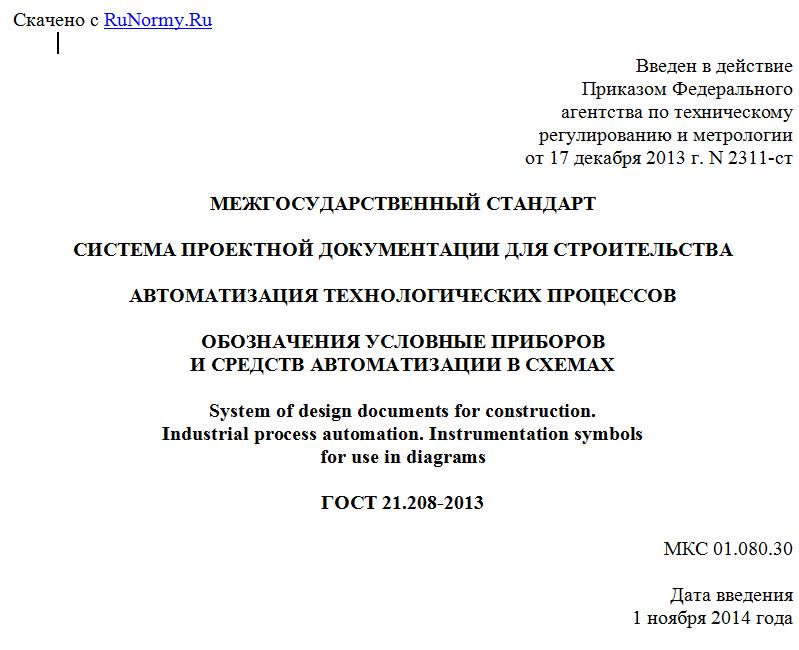

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2013 г. N 2311-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ПРИБОРОВ
И СРЕДСТВ АВТОМАТИЗАЦИИ В СХЕМАХ
System of design documents for construction.
Industrial process automation. Instrumentation symbols
for use in diagrams
ГОСТ 21.208-2013
МКС 01.080.30
Дата введения
1 ноября 2014 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные. Правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом - Ассоциация "Монтажавтоматика".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (МГС) (протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2311-ст межгосударственный стандарт ГОСТ 21.208-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.
5. Взамен ГОСТ 21.404-85.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 21.408-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
В настоящем стандарте приведены следующие термины с соответствующими определениями:
3.1. Контур контроля, регулирования и управления: совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.п.
3.2. Система противоаварийной автоматической защиты; ПАЗ: система управления технологическим процессом, которая в случае выхода процесса за безопасные рамки выполняет комплекс мер по защите оборудования и персонала.
4. Условные обозначения приборов и средств
автоматизации в схемах
4.1. Условные графические обозначения
4.1.1. Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведенным в таблице 1.
Таблица 1
Наименование Обозначение
1. Прибор, аппарат, устанавливаемый вне щита (по месту):
а) основное обозначение
б) допускаемое обозначение
2. Прибор, аппарат, устанавливаемый на щите, пульте:
а) основное обозначение
б) допускаемое обозначение
3. Функциональные блоки цифровой техники (контроллер, системный блок, монитор, устройство сопряжения и др.)
4. Прибор, устройство ПАЗ, установленный вне щита
а) основное обозначение
б) допускаемое обозначение
4. Прибор (устройство) ПАЗ, установленный на щите <*>
а) основное обозначение
б) допускаемое обозначение
5. Исполнительный механизм. Общее обозначение
6. Исполнительный механизм, который при прекращении подачи энергии или управляющего сигнала:
а) открывает регулирующий орган
б) закрывает регулирующий орган
в) оставляет регулирующий орган в неизменном положении
7. Исполнительный механизм с дополнительным ручным приводом <**>
<*> При размещении оборудования ПАЗ в шкафах, стойках и стативах, предназначенных для размещения только систем ПАЗ, на схемах допускается не обозначать это оборудование ромбами. <**> Обозначение может применяться с любым из дополнительных знаков, характеризующих положение регулирующего органа при прекращении подачи энергии или управляющего сигнала.
4.2. Символьные обозначения
4.2.1. Основные символьные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать обозначениям, приведенным в таблице 2.
Таблица 2
Обозначение Измеряемая величина Функциональный признак прибора
Основное обозначение измеряемой величины Дополнительное обозначение, уточняющее измеряемую величину Отображение информации Формирование выходного сигнала Дополнительное значение
A Анализ Величина, характеризующая качество: состав, концентрация, детектор дыма и т.п. (5.13) - Сигнализация - -
B Пламя, горение - - - -
C + - - Автоматическое регулирование, управление -
D + Разность, перепад - - Величина отклонения от заданной измеряемой величины (5.11.8)
E Напряжение - - Чувствительный элемент (5.11.3) -
F Расход Соотношение, доля, дробь - - -
G + - Первичный показывающий прибор - -
H Ручное воздействие - - - Верхний предел измеряемой величины (5.11.7)
I Ток - Вторичный показывающий прибор - -
J Мощность Автоматическое переключение, обегание - - -
K Время, временная программа - - Станция управления (5.11.2) -
