Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1890-ст

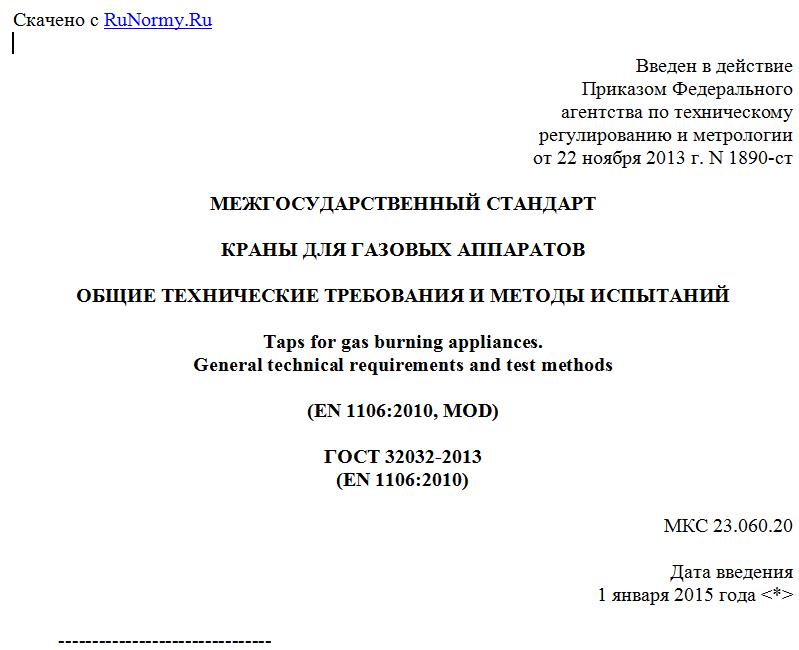

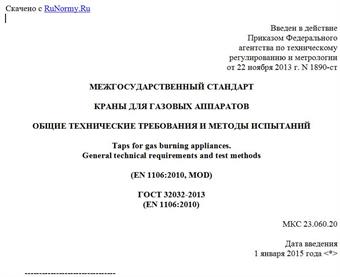

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ДЛЯ ГАЗОВЫХ АППАРАТОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Taps for gas burning appliances.
General technical requirements and test methods
(EN 1106:2010, MOD)
ГОСТ 32032-2013
(EN 1106:2010)
МКС 23.060.20
Дата введения
1 января 2015 года <*>
--------------------------------
<*> До 01.01.2015 действует ГОСТ Р 52057-2003.
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1890-ст межгосударственный стандарт ГОСТ 32032-2013 (EN 1106:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 1106:2010 Manually operated taps for gas burning appliances (Краны с ручным управлением для газовых аппаратов) путем изменения отдельных фраз (слов, ссылок), которые выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного регионального стандарта.
Сведения о соответствии межгосударственных стандартов ссылочным международным европейским (региональным) стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к безопасности, конструкции, эксплуатационным характеристикам и методы испытаний кранов с ручным управлением (далее - краны), предназначенных для использования в газовых аппаратах, работающих на природном или сжиженных углеводородных газах.
Настоящий стандарт распространяется на краны с номинальным диаметром условного прохода до 50 мм и максимальным давлением на входе до 50 кПа (500 мбар) включительно.
Настоящий стандарт не распространяется на запорную арматуру с ручным управлением, устанавливаемую на подводящих газопроводах.
Методы испытаний, приведенные в настоящем стандарте, применяют при проведении испытаний типовых образцов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.030-74. Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 9.908-85. Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12969-67. Таблички для машин и приборов. Технические требования
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998). Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 19424-97. Сплавы цинковые литейные в чушках. Технические условия
ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ МЭК 730-1-95. Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Кран: устройство, управляемое вручную непосредственно или косвенным образом, имеющее одно или несколько выходных отверстий, предназначенное для регулирования и отключения подачи газа.
Примечание. В качестве примеров на рисунках 1 - 5 приведены детали, обычно используемые в кранах.
1 - корпус; 2 - конусная пробка; 3 - стопорный штифт;
4 - рабочий шпиндель; 5 - плоские грани для ручки;
6 - гайка; 7 - пружина; 8 - впускное отверстие;
9 - перекрытие; 10 - выходное отверстие; 11 - вход
для уменьшенного расхода газа; 12 - канал
для уменьшенного расхода газа; 13 - уплотняющая
поверхность; 14 - уплотнительное кольцо; 15 - винт
для уменьшения расхода газа; 16 - заглушка;
17 - винт для уменьшения расхода газа; 18 - кран;
19 - винт для уменьшения расхода газа
Рисунок 1. Схема пробкового конического крана
1 - ось; 2 - стопорный штифт; 3 - пружина; 4 - диск;
5 - корпус; 6 - входное отверстие; 7 - направляющая
стопорного штифта; 8 - выходное отверстие
Рисунок 2. Схема дискового крана
1 - кнопка; 2 - шток; 3 - пружина штока; 4 - шайба;
5 - стопор штока; 6 - корпус крана; 7 - входное отверстие;
8 - пружина; 9 - тарелка; 10 - кольцо уплотнительное;
11 - выходное отверстие
Рисунок 3. Схема линейного тарельчатого крана
