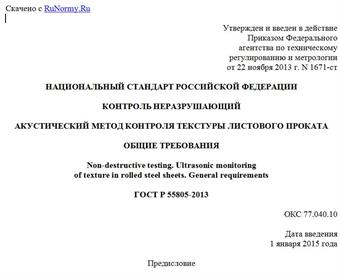

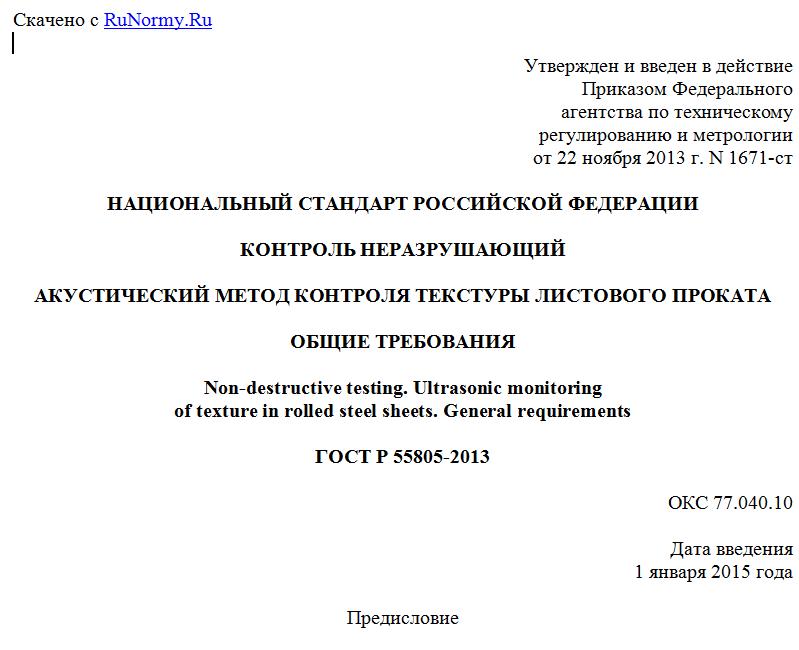

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1671-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
АКУСТИЧЕСКИЙ МЕТОД КОНТРОЛЯ ТЕКСТУРЫ ЛИСТОВОГО ПРОКАТА
ОБЩИЕ ТРЕБОВАНИЯ
Non-destructive testing. Ultrasonic monitoring
of texture in rolled steel sheets. General requirements
ГОСТ Р 55805-2013
ОКС 77.040.10
Дата введения
1 января 2015 года
Предисловие
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД"), Закрытым акционерным обществом "Специальное конструкторское бюро "Инфотранс" (ЗАО "Инфотранс").
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1671-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Листовой прокат из различных конструкционных материалов широко применяется при изготовлении многих элементов конструкций.
Технология производства проката с неизбежностью приводит к появлению текстуры и, как следствие, к анизотропии механических свойств материала. Превышение анизотропией заданных значений приводит к снижению прочности, браку из-за плохой штампуемости, большим отходам металла, нарушению технологии производства массовой продукции. Пространственная неоднородность анизотропии может привести к возникновению опасных остаточных напряжений в готовых изделиях и ухудшению их эксплуатационных качеств и параметров надежности.
В настоящем стандарте регламентирована процедура определения текстурной анизотропии материала листового проката как для полуфабрикатов, так и для готовых изделий.
Настоящий стандарт разработан с целью обеспечения методической основы применения акустического метода для определения параметров текстурной анизотропии на основе комплекса измерений с использованием поляризованных упругих волн.
1. Область применения
Настоящий стандарт распространяется на экспериментальное определение характеристики текстуры листового проката толщиной от 2 до 200 мм акустическим методом с использованием плоскополяризованных поперечных упругих волн.
Стандарт устанавливает основные требования к порядку определения текстуры акустическим эхо-методом с применением электроакустических преобразователей упругих волн в режиме ручного сканирования поверхности объекта контроля.
В качестве количественной характеристики текстуры проката рекомендуется использовать величину акустической анизотропии.
Устанавливаемый стандартом метод может быть применен как при лабораторных исследованиях, так и при эксплуатации технических объектов различного назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 7.32-91 Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений
ГОСТ 12.1.001-89 Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 2768-84 Ацетон технический. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 10587-84 <1> Смолы эпоксидно-диановые неотвержденные. Технические условия
ГОСТ 17299-78 Спирт этиловый технический. Технические условия
ГОСТ 20415-82 Контроль неразрушающий. Методы акустические. Общие положения
ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля
ГОСТ 23829-85 Контроль неразрушающий акустический. Термины и определения
ГОСТ 26266-90 Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. В настоящем стандарте используются термины по ГОСТ 22727 и ГОСТ 23829.
3.2. В настоящем стандарте применены следующие обозначения:
h - толщина проката, мм;
V - скорость распространения поперечных упругих волн в материале проката, м/с;
fэ - эффективная частота ультразвуковых импульсов, МГц;
Tn - длительность развертки, обеспечивающая визуализацию n отраженных импульсов, мкс;
- задержка n-го отраженного импульса поперечной упругой волны с вектором поляризации, параллельным направлению проката, при i-м измерении, мкс, i = 1... N;
- задержка первого отраженного импульса поперечной упругой волны с вектором поляризации, параллельным направлению прокатки, при i-м измерении относительно n-го отраженного импульса, мкс;
- задержка n-го отраженного импульса поперечной упругой волны с вектором поляризации, перпендикулярным направлению прокатки, при i-м измерении, мкс;
- задержка первого отраженного импульса поперечной упругой волны с вектором поляризации, перпендикулярным направлению прокатки, при i-м измерении относительно n-го отраженного импульса, мкс;
N - число повторных акустических измерений;
- абсолютная погрешность определения временных интервалов используемым средством измерений, мкс;
Ai - величина акустической анизотропии материала при i-м измерении;
A - среднее значение акустической анизотропии;
- относительная погрешность определения акустической анизотропии, устанавливаемая в техническом задании на контроль;
- фактическая относительная погрешность определения акустической анизотропии.
3.3. В настоящем стандарте применены следующие сокращения:
ОК - объект контроля;
ТП - текстура проката;
УИ - ультразвуковой импульс;
СИ - средство измерений;
ЭАП - электроакустический преобразователь (пьезоэлектрический или электромагнитно-акустический);
ПЭП - пьезоэлектрический преобразователь;
ЭМАП - электромагнитно-акустический преобразователь.
4. Общие положения
4.1. Метод основан на использовании зависимости скорости поперечных упругих волн, распространяющихся вдоль толщины проката, от направления их вектора поляризации по отношению к направлению прокатки [1, 2].
4.2. В качестве характеристики ТП используется величина акустической анизотропии, обусловленная анизотропией механических свойств материала и вычисляемая как относительная разность задержек УИ, распространяющихся нормально к поверхности проката и поляризованных перпендикулярно и вдоль направления соответственно.
4.3. Метод реализуется с помощью ручного способа ультразвукового контактного прозвучивания с применением прямых совмещенных или раздельно-совмещенных ПЭП по ГОСТ 26266 или ЭМАП.
4.4. Оптимальный вид излучаемого сигнала - "радиоимпульс" с высокочастотным (ультразвуковым) заполнением, плавной огибающей и эффективной длительностью (на уровне 0,6 максимальной амплитуды), равной 2 - 4 периодам основной частоты.
4.5. Определяемая акустическая анизотропия является усредненной по пути распространения УИ.
5. Требования безопасности
5.1. К выполнению измерений допускают операторов, обладающих навыками эксплуатации оборудования ультразвукового контроля, умеющих пользоваться национальными и отраслевыми нормативными и техническими документами по акустическим методам контроля, прошедших обучение работе с применяемыми СИ и
