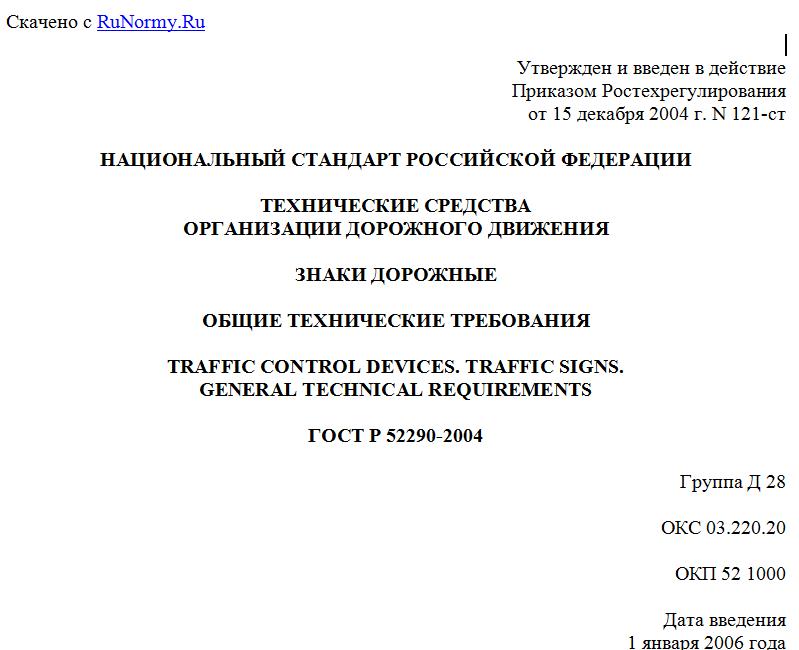

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2004 г. N 121-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ СРЕДСТВА
ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ
ЗНАКИ ДОРОЖНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Traffic control devices. Traffic signs.
General technical requirements
ГОСТ Р 52290-2004
Группа Д 28
ОКС 03.220.20
ОКП 52 1000
Дата введения
1 января 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Государственным предприятием "РОСДОРНИИ" Росавтодора (ГП "РОСДОРНИИ") совместно с Научно-исследовательским центром Государственной инспекции безопасности дорожного движения (НИЦ ГИБДД) МВД России.
2. Внесен Техническим комитетом по стандартизации ТК 278 "Безопасность дорожного движения".
3. Утвержден и введен в действие Приказом Федерального агентства Российской Федерации по техническому регулированию и метрологии от 15 декабря 2004 г. N 121-ст.
4. Стандарт полностью соответствует требованиям Конвенции о дорожных знаках и сигналах (Вена, 1968 г.) и Европейского соглашения, дополняющего эту Конвенцию (Женева, 1971 г.), с учетом поправок (1995 г.).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает группы, изображения, размеры дорожных знаков (далее - знаков), предназначенных для установки на улицах и дорогах (далее - дорогах) с целью информирования участников дорожного движения об условиях и режимах движения, а также технические требования к знакам и применяемым для их изготовления материалам, методам испытаний.
Стандарт также устанавливает требования к световозвращающим материалам для знаков.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.332-78. Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 9.401-91. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 9.403-80. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей
ГОСТ 515-77. Бумага упаковочная, битумированная и дегтевая. Технические условия
ГОСТ 2930-62. Приборы измерительные. Шрифты и знаки
ГОСТ 5959-80. Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия
ГОСТ 7721-89. Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 8273-75. Бумага оберточная. Технические условия
ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 12082-82. Обрешетки дощатые для грузов массой до 500 кг. Общие технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17557-88. Колодки клеммные светотехнические. Общие технические требования
ГОСТ 21903-76. Материалы лакокрасочные. Методы определения условной светостойкости
ГОСТ 27037-86. Материалы лакокрасочные. Метод определения устойчивости к воздействию переменных температур
ГОСТ Р 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Группы, изображения, наименования, размеры
3.1. Стандарт устанавливает следующие группы знаков:
1 - предупреждающие;
2 - приоритета;
3 - запрещающие;
4 - предписывающие;
5 - особых предписаний;
6 - информационные;
7 - сервиса;
8 - дополнительной информации (таблички).
3.2. Номера знаков, их наименования и изображения приведены в таблицах А.1 - А.8 Приложения А. Знаки 1.8, 1.15, 1.16, 1.18 - 1.21, 1.33, 2.6, 3.11 - 3.16, 3.18.1 - 3.25 допускается выполнять на желтом фоне.
Для знаков индивидуального проектирования 5.23.1, 5.24.1, 5.25, 5.26, 6.9.1, 6.9.2, 6.10.1 - 6.12, 6.14.1, 6.14.2, 6.17 в Приложении А приведены примеры их изображений.
Изображения знаков на масштабной сетке приведены в Приложении Б.
3.3. Номера знаков состоят из чисел, разделенных точками. Первое число означает номер группы, второе - номер знака в группе, третье и четвертое (при наличии) - номер разновидности.
3.4. Надписи на знаках (буквы, цифры, знаки препинания) следует выполнять шрифтом, приведенным в Приложении В. Размеры литерных площадок приведены в таблицах Г.1 - Г.3 Приложения Г.
При электронной верстке изображений знаков допускается применять шрифт Arial Cyr Bold.
3.5. Цифровые значения параметров, наносимые на знаках, следует принимать в соответствии с таблицей Д.1 Приложения Д.
3.6. На знаках 3.17.1 и 3.17.2 надписи "ТАМОЖНЯ" и "ОПАСНОСТЬ" следует выполнять на русском и английском языках.
3.7. На знаках 4.1.2 - 4.1.6 допускается изображение стрелок с конфигурацией, соответствующей требуемым направлениям движения на конкретном пересечении.
На знаках 5.15.1, 5.15.2, 6.9.1 - 6.10.1, 6.14.2, 6.17 изображения и расположение стрелок, а на знаках 6.8.2, 6.8.3, 8.13 - изображения должны соответствовать реальной планировке пересечения и схеме организации движения. Для знака 6.9.1 компоновочные решения для пересечений приведены в Приложении Е.
На знаках 6.5 изображение полосы для аварийной остановки должно соответствовать реальному ее положению относительно дороги.
На знаках 6.14.2, 6.15.2, 6.15.3, 6.18.2, 6.18.3, 8.1.3, 8.1.4 изображение стрелки допускается выполнять под углом 45° к горизонтали, если острый угол между осями дорог в прямом и пересекающем (примыкающем) направлениях составляет менее 60°.
3.8. На знаках 5.15.1 и 5.15.7 следует указывать направления движения не более чем для трех полос.
3.9. На знаках 5.15.1 - 5.15.4, 5.15.7, 5.15.8 допускается наносить изображения других знаков, информирующих об особенностях или режимах движения.
Количество стрелок на знаке 5.15.7 должно соответствовать числу полос на проезжей части дороги, а на знаках 5.15.8 - числу полос для движения в данном направлении.
3.10. В нижней части знаков 5.16 - 5.18 допускается наносить дополнительную информацию о наименовании остановки, номере маршрута, режиме работы, протяженности посадочной площадки и т.д. При этом допускается смещать на 50 мм вверх белую квадратную вставку с символом.
3.11. В нижней части знаков сервиса допускается указывать расстояние до объектов сервиса, расположенных по ходу движения или в стороне от дороги, и время их работы, по аналогии со знаками 8.1.1, 8.1.3, 8.1.4, 8.5.1 - 8.5.7, а также другую информацию (адрес, номер телефона и т.п.).
В нижней части знаков 5.27 - 5.32 допускается указывать время действия, способ постановки транспортного средства на стоянку, ее продолжительность и т.п., а на знаках 5.33, 5.34 - время действия по аналогии с соответствующими знаками дополнительной информации.
3.12. Знаки изготовляют четырех типоразмеров: I - малого, II - нормального, III - большого, IV - очень большого.
3.13. Размеры знаков по типоразмерам должны соответствовать требованиям таблиц Д.2 - Д.8 Приложения Д.
3.14. На знаках 1.1 - 2.4, 2.6, 3.2 - 3.33, 4.8.1 - 4.8.3, 5.23.2, 5.24.2, 6.13, 6.15.1 - 6.16, 6.18.1 - 6.21.2 ширина наружной каймы должна быть 10 мм, на знаках 2.5, 2.7, 3.1, 4.1.1 - 4.7, 5.1 - 5.22, 5.27 - 5.34, 6.1 - 6.8.3, 7.1 - 7.20 - 20 мм.
Ширина каймы на знаках 8.1.1 - 8.24 должна быть 10 мм.
Внутренний радиус закругления красной каймы на знаках 1.1, 1.2, 1.5 - 1.33, 2.3.1 - 2.4 должен составлять 10 мм.
На знаках 1.1 - 1.3.2, 1.5 - 1.32, 2.3.1 - 2.4, 2.6, 3.2 - 3.20, 3.22, 3.24, 3.26 - 3.30, 3.32, 3.33 допускается не наносить наружную кайму при соответствующем увеличении ширины внутренней каймы.
3.15. Отклонения линейных размеров каймы, символов, букв и цифр изображений знаков всех типоразмеров не должны превышать +/- 1 мм. Отклонения линейных размеров поля знаков всех типоразмеров не должны превышать +/- 1 мм, а знаков индивидуального проектирования - +/- 5 мм.
4. Знаки индивидуального проектирования
