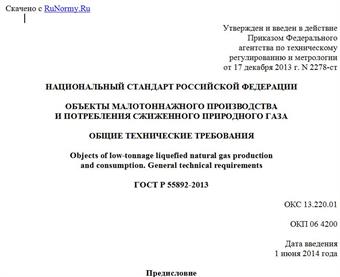

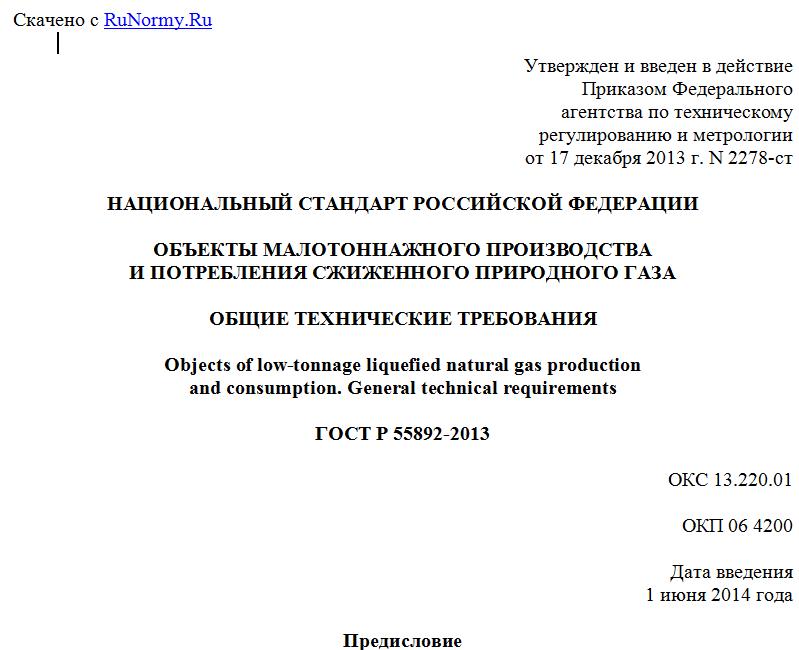

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2013 г. N 2278-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБЪЕКТЫ МАЛОТОННАЖНОГО ПРОИЗВОДСТВА
И ПОТРЕБЛЕНИЯ СЖИЖЕННОГО ПРИРОДНОГО ГАЗА
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Objects of low-tonnage liquefied natural gas production
and consumption. General technical requirements
ГОСТ Р 55892-2013
ОКС 13.220.01
ОКП 06 4200
Дата введения
1 июня 2014 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2278-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1 Область применения
1.1 Настоящий стандарт устанавливает общие требования к проектированию, строительству, монтажу, реконструкции и эксплуатации вновь вводимых и реконструированных объектов малотоннажного производства и потребления сжиженного природного газа, предназначенных для изменения агрегатного состояния природного газа (сжижение и регазификация) с количеством сжиженного природного газа на объекте, не превышающим 200 тонн, при единичном объеме криогенного резервуара, не превышающим 260 м3, и с избыточным давлением в криогенных резервуарах не более 0,8 МПа.
1.2 Настоящий стандарт распространяется:
- на комплексы производства сжиженного природного газа производительностью до 10 тонн сжиженного природного газа в час, которые расположены на автомобильных газонаполнительных компрессорных станциях, на газораспределительных и компрессорных станциях магистральных газопроводов;
- на станции производства сжиженного природного газа производительностью до 10 тонн сжиженного природного газа в час, расположенные на магистральных газопроводах, а также на промыслах по добыче углеводородов;
- на станции заправки потребителей сжиженным природным газом (криогенные газозаправочные станции) или регазифицированным сжиженным природным газом давлением свыше 0,6 МПа (криогенные газонаполнительные станции), в том числе на криогенные станции заправки природным газом автотранспорта, автотракторной техники, железнодорожного, водного, авиационного транспорта;
- на станции снабжения потребителей регазифицированным сжиженным природным газом давлением до 0,6 МПа включительно (криогенные станции газоснабжения), в том числе на станции снабжения коммунально-бытовых и теплоэнергетических объектов.
1.3 Настоящий стандарт не распространяется на криогенные бортовые топливные системы транспортных средств, использующие сжиженный природный газ в качестве моторного топлива, а также на передвижные заправщики за пределами объекта малотоннажного производства или потребления сжиженного природного газа.
1.4 Настоящий стандарт не распространяется на вопросы обеспечения пожарной безопасности объектов малотоннажного производства и потребления сжиженного природного газа, которые должны регламентироваться нормативными правовыми актами и нормативными документами по пожарной безопасности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии
ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
ГОСТ Р 53323-2009 Огнепреградители и искрогасители. Общие технические требования. Методы испытаний
ГОСТ Р 53324-2009 Ограждение резервуаров. Требования пожарной безопасности
ГОСТ Р 53521-2009 Переработка природного газа. Термины и определения
ГОСТ Р 54808-2011 Арматура трубопроводная. Нормы герметичности затворов
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.602-2005 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.2.085-2002 Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности
ГОСТ 12.4.124-83 Система стандартов безопасности труда. Средства защиты от статического электричества. Общие технические требования
ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования
ГОСТ 9293-74 Азот газообразный и жидкий. Технические условия
ГОСТ 14202-69 Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки
ГОСТ 14249-89 Сосуды и аппараты. Нормы и методы расчета на прочность
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 аварийная ситуация: Ситуация, когда произошла авария и возможен дальнейший ход ее развития.
[Правила безопасности [1], раздел "Термины и определения", пункт 29]
3.2 блок (технологический): Комплект технологического оборудования, предназначенного для выполнения определенной операции.
3.3 газоанализаторная (на объектах малотоннажного производства и потребления сжиженного природного газа): Помещение для размещения оборудования, используемого при проведении анализов исходного сырья, промежуточной и товарной продукции.
3.4 газозаправочная колонка (сжиженного природного газа); ГЗК: Устройство для подключения транспортных средств для заправки их компримированным газом.
3.5 газосброс (на объектах малотоннажного производства и потребления сжиженного природного газа): Организованный выход природного газа или паров сжиженного природного газа из технологического оборудования в окружающую среду.
3.6 заправочная площадка (на объектах малотоннажного производства и потребления сжиженного природного газа): Часть территории объекта потребления сжиженного природного газа, предназначенная для размещения транспортных средств при проведении их заправки сжиженным или компримированным природным газом.
3.7 защитное скоростное устройство: Устройство, устанавливаемое на жидкостной (газовой) коммуникации, обеспечивающее перекрытие продуктового потока в случае разрушения (разгерметизации) трубопровода.
3.8 испаритель (сжиженного природного газа): Теплообменный аппарат для регазификации сжиженного природного газа.
3.9 комплекс сжиженного природного газа: Система, включающая установку сжижения природного газа, систему хранения (накопления), выдачи и регазификации сжиженного природного газа.
3.10 криогенная газозаправочная станция; КриоГЗС: Объект потребления сжиженного природного газа, предназначенный для приема и хранения сжиженного природного газа с последующей заправкой транспортных средств.
3.11 криогенная газонаполнительная станция; КриоГНС: Объект потребления сжиженного природного газа, предназначенный для приема, хранения и регазификации сжиженного природного газа при высоком давлении с последующей заправкой им транспортных средств.
3.12 криогенная станция газоснабжения; КриоСГ: Объект потребления сжиженного природного газа, предназначенный для приема, хранения и регазификации сжиженного природного газа при низком давлении с последующим снабжением газом коммунально-бытовых и теплоэнергетических объектов.
3.13 криогенный резервуар: Резервуар, предназначенный для накопления, хранения под избыточным давлением, транспортировки и выдачи потребителю криогенной жидкости.
3.14 ограждение: Естественный барьер, образованный рельефом местности, или искусственное сооружение, ограничивающее участок территории, в пределах которого размещается емкостное оборудование с легковоспламеняющимися и горючими жидкостями, сжиженными углеводородными газами, предназначенное для предотвращения растекания жидкости за пределы этого участка. [ГОСТ Р 53324-2009, статья 2.8]
3.15 объект (для объектов малотоннажного производства и потребления сжиженного природного газа): Совокупность технологического оборудования, зданий, сооружений, инженерных систем, размещенных на определенной площадке.
3.16 объект потребления (сжиженного природного газа); ОП: Объект, предназначенный для приема и хранения сжиженного природного газа с последующим его использованием и/или распределением в сжиженном и регазифицированном виде.
3.17 объект производства (сжиженного природного газа); ОПр: Объект, предназначенный для производства, хранения и отгрузки сжиженного природного газа потребителю.
3.18 операторная (для объектов малотоннажного производства и потребления сжиженного природного газа): Помещение, необходимое для размещения систем управления объектом и персонала.
3.19 очистка (природного газа): Удаление из природного газа нежелательных компонентов, затрудняющих его использование в качестве топлива или сырья или загрязняющих окружающую среду. Примечание - К нежелательным компонентам относятся сероводород (H2S), серооксид углерода (COS), сероуглерод (CS2), сераорганические соединения, тяжелые металлы, диоксид углерода (CO2), азот.
