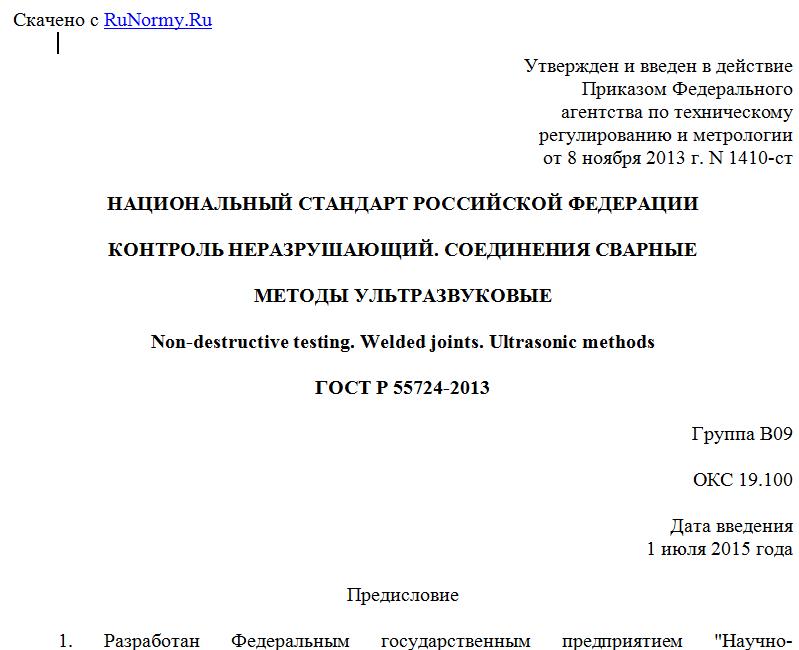

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ. СОЕДИНЕНИЯ СВАРНЫЕ

МЕТОДЫ УЛЬТРАЗВУКОВЫЕ

Non-destructive testing. Welded joints. Ultrasonic methods

ГОСТ Р 55724-2013

Группа В09

ОКС 19.100

Дата введения
1 июля 2015 года

Предисловие

1. Разработан Федеральным государственным предприятием "Научно-исследовательский институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта" (НИИ мостов), Государственным научным центром РФ Открытое акционерное общество Научно-производственное объединение "Центральный научно-исследовательский институт технологии машиностроения" (ОАО НПО "ЦНИИТМАШ"), Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при Московском государственном техническом университете им. Н.Э. Баумана".
2. Внесен Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1410-ст.
4. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает методы ультразвукового контроля стыковых, угловых, нахлесточных и тавровых соединений с полным проваром корня шва, выполненных дуговой, электрошлаковой, газовой, газопрессовой, электронно-лучевой, лазерной и стыковой сваркой оплавлением или их комбинациями, в сварных изделиях из металлов и сплавов для выявления следующих несплошностей: трещин, непроваров, пор, неметаллических и металлических включений.
Настоящий стандарт не регламентирует методы определения реальных размеров, типа и формы выявленных несплошностей (дефектов) и не распространяется на контроль антикоррозионных наплавок.
Необходимость проведения и объем ультразвукового контроля, типы и размеры несплошностей (дефектов), подлежащих обнаружению, устанавливаются в стандартах или конструкторской документации на продукцию.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.001-89 Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 18353-79 Контроль неразрушающий. Классификация видов и методов
ГОСТ 18576-96 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые
ГОСТ 20911-89 Техническая диагностика. Термины и определения
ГОСТ 23829-85 Контроль неразрушающий акустический. Термины и определения
ГОСТ Р ИСО 5577-2009 Контроль неразрушающий. Ультразвуковой контроль. Словарь
ГОСТ Р 55725-2013 Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования
ГОСТ Р 55808-2013 Контроль неразрушающий. Преобразователи ультразвуковые. Методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

3.1. В настоящем стандарте применены следующие термины:

3.1.1. А-развертка: форма представления ультразвукового сигнала на экране ультразвукового прибора, при котором ось абсцисс представляет время, а ось ординат - амплитуду. [ГОСТ Р ИСО 5577-2009, пункт 2.13.1]

3.1.2. Акустическая ось: линия, соединяющая точки максимальной интенсивности акустического поля в дальней зоне преобразователя и ее продолжения в ближней зоне. [ГОСТ 23829-85, статья 57]

3.1.3. АРД-диаграмма: графическое изображение зависимости амплитуды отраженного сигнала от глубины залегания плоскодонного искусственного отражателя с учетом его размера и типа преобразователя. [ГОСТ 23829-85, статья 69]

3.1.4. Боковое цилиндрическое отверстие: цилиндрический отражатель, расположенный параллельно поверхности ввода. [ГОСТ Р ИСО 5577-2009, пункт 2.7.5]

3.1.5. Дефект: каждое отдельное несоответствие продукции установленным требованиям. [ГОСТ 15467-79, статья 38]

3.1.6. Иммерсионный способ: акустический контакт через слой жидкости толщиной больше пространственной длительности акустического импульса для импульсного излучения или нескольких длин волн для непрерывного излучения. [ГОСТ 23829-85, статья 75]

3.1.7. Контактный способ: акустический контакт через слой вещества толщиной менее половины длины волны. [ГОСТ 23829-85, статья 73]

3.1.8. Контролепригодность: свойство объекта, характеризующее его пригодность к проведению диагностирования (контроля) заданными средствами диагностирования (контроля). [ГОСТ 20911-89, статья 14]

3.1.9. Мера (калибровочный образец): образец из материала определенного состава с заданными чистотой обработки поверхности, режимом термообработки, геометрической формой и размерами, предназначенный для калибровки (поверки) и определения параметров ультразвукового прибора неразрушающего контроля. [ГОСТ Р ИСО 5577-2009, пункт 2.7.1]

3.1.10. Мертвая зона: область, прилегающая к поверхности ввода, в пределах которой не регистрируются эхо-сигналы от несплошностей. [ГОСТ Р ИСО 5577-2009, пункт 2.6.2]

3.1.11. Настроечный образец: образец, изготовленный из материала, аналогичного материалу объекта контроля, содержащий определенные отражатели; используется для настройки амплитудной и (или) временной шкалы ультразвукового прибора. [ГОСТ Р ИСО 5577-2009, пункт 2.7.3]

3.1.12. Несплошность: нарушение однородности материала. [ГОСТ Р ИСО 5577, пункт 2.1.12]

3.1.13. Плоскодонный отражатель: плоский отражатель, имеющий форму диска. [ГОСТ Р ИСО 5577-2009, пункт 2.7.2]

3.1.14. Преобразователь: электроакустическое устройство, имеющее в своем составе один или более активных элементов и предназначенное для излучения и (или) приема ультразвуковых волн. [ГОСТ Р ИСО 5577-2009, пункт 2.5.21]

3.1.15. Стрела преобразователя: расстояние от точки выхода луча наклонного преобразователя до его передней грани. [ГОСТ 23829-85, статья 59]

3.1.16. Точка выхода луча: точка пересечения акустической оси преобразователя с его рабочей поверхностью. [ГОСТ 23829-85, статья 58]

3.1.17. Щелевой способ: акустический контакт через слой жидкости толщиной порядка длины волны. [ГОСТ 23829-85, статья 74]
