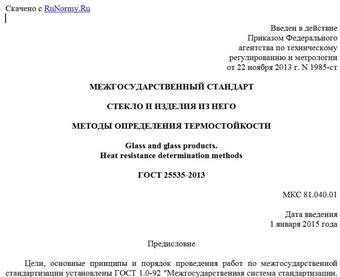

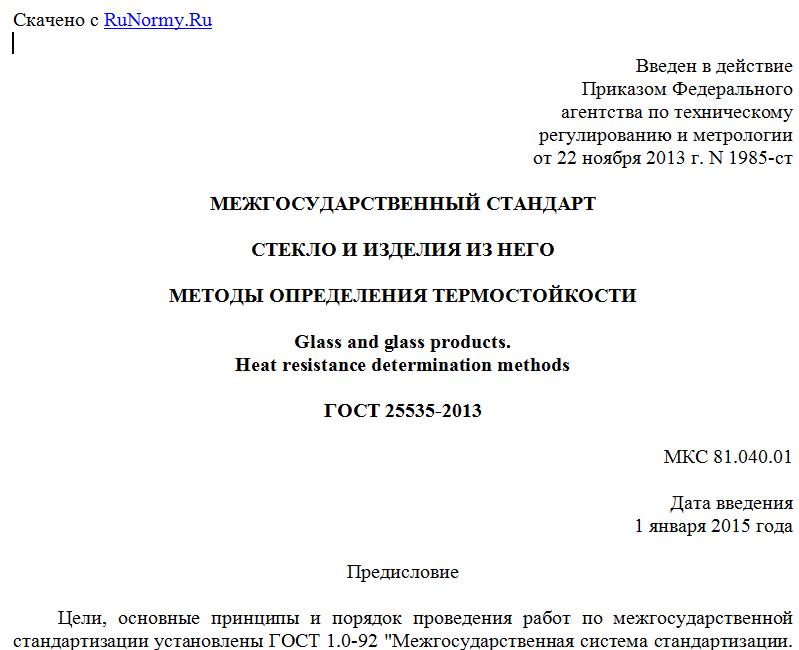

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1985-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
МЕТОДЫ ОПРЕДЕЛЕНИЯ ТЕРМОСТОЙКОСТИ
Glass and glass products.
Heat resistance determination methods
ГОСТ 25535-2013
МКС 81.040.01
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Институт стекла".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 ноября 2013 г. N 61-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1985-ст межгосударственный стандарт ГОСТ 25535-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Взамен ГОСТ 25535-82.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает методы определения термостойкости стекла и изделий из него (далее - изделий) с термостойкостью до 90 °C (метод А) и свыше 90 °C (метод Б).
Настоящий стандарт не распространяется на методы определения термостойкости стеклянной тары и посуды.
Методы, установленные настоящим стандартом, применяют при проведении исследовательских, определительных, сравнительных, контрольных испытаний, в том числе квалификационных, приемо-сдаточных, периодических, типовых, сертификационных, инспекционных, арбитражных.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты <*>
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 12.1.019-2009.
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 32361-2013. Стекло и изделия из него. Пороки. Термины и определения
ГОСТ 32539-2013. Стекло и изделия из него. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 32361, ГОСТ 32539, а также следующий термин с соответствующим определением:
3.1. Термостойкость: способность изделия из стекла выдерживать без разрушения резкие перепады температур.
4. Сущность методов
Методы заключаются в нагревании и последующем резком охлаждении изделий из стекла и определении их термостойкости по разности температур нагревающей и охлаждающей сред.
5. Подготовка образцов
5.1. Испытание проводят на готовом изделии или образце размером не менее 150 x 150 мм, вырезанном из изделия или изготовленном вместе с контролируемой партией.
5.2. Для испытания с многократным охлаждением образцов количество образцов должно быть не менее 10 шт.
5.3. Для испытания отбирают образцы, не подвергавшиеся испытаниям, связанным с механическим или термическим воздействием.
5.4. Перед испытанием образцы выдерживают не менее 30 мин в помещении для проведения испытаний при температуре не ниже 18 °C.
6. Средства испытания
6.1. Резервуар с горячей водой с притоком и сливом воды, приспособлениями для нагревания и перемешивания.
Отклонение температуры воды в резервуаре от заданной не должно быть более 1 °C.
Объем воды в резервуаре должен превышать общий объем одновременно испытываемых образцов не менее чем в 2 раза.
Общий объем образцов определяют как сумму объемов отдельных образцов, при этом за объем образца принимают объем пространства, занимаемого образцом, для полого изделия, включая его внутреннюю полость.
6.2. Электропечь с принудительной циркуляцией и регулированием температуры воздуха с максимальной температурой нагрева не менее 350 °C. Отклонение температуры в печи от заданной не должно быть более 1 °C.
6.3. Резервуар с холодной водой с притоком и сливом воды.
Отклонение температуры воды в резервуаре от заданной не должно быть более 1 °C.
Объем воды в резервуаре с холодной водой должен превышать общий объем одновременно испытываемых образцов не менее чем в 5 раз.
6.4. Устройства измерения температуры, обеспечивающие погрешность измерения +/- 1 °C.
6.5. Корзина для образцов с крышкой, фиксирующей устойчивое положение образцов при переносе из резервуара с горячей водой или электропечи в резервуар с холодной водой.
6.6. Щипцы или другое приспособление для переноса образцов из резервуара с горячей водой или электропечи в резервуар с холодной водой.
7. Условия проведения испытания
Испытание проводят в специально оборудованном помещении при температуре окружающего воздуха не ниже 18 °C.
Температура воды в резервуаре с холодной водой должна быть от 5 °C до 27 °C.
При проведении контрольных испытаний разность температур нагревающей и охлаждающей сред должна быть равна термостойкости изделия, установленной в нормативном документе.
При проведении определительных и других видов испытаний разность температур нагревающей и охлаждающей сред следует устанавливать в зависимости от цели испытания и предполагаемой термостойкости изделия.
Освещенность образцов при осмотре должна быть не менее 300 лк.
8. Проведение испытания
8.1. Метод А с однократным нагреванием и охлаждением образцов
Образцы нагревают в резервуаре с горячей водой.
Открытые полые изделия размещают открытой частью вверх так, чтобы при погружении в резервуар они наполнились водой.
Образцы не должны соприкасаться друг с другом и деталями резервуара. Верхний край образцов должен находиться не менее чем на 5 см ниже уровня воды.
Продолжительность выдержки образцов в резервуаре с горячей водой определяют из расчета 1,5 мин на 1 мм максимальной толщины образца, но не менее 10 мин. Отсчет продолжительности выдержки образцов начинают с момента достижения заданной температуры нагрева.
По окончании выдержки в резервуаре с горячей водой образцы (корзину с образцами) переносят в резервуар с холодной водой.
Открытые полые изделия переносят заполненными горячей водой. После погружения в резервуар с холодной водой открытые полые изделия должны оставаться заполненными горячей водой.
Время переноса образцов (корзины с образцами) из одного резервуара в другой не более 10 с.
Продолжительность выдержки образцов в резервуаре с холодной водой 30 - 40 с.
По окончании выдержки в резервуаре с холодной водой образцы вынимают из резервуара, из полых образцов выливают воду и осматривают невооруженным глазом.
Для просмотра документа целиком скачайте его >>>
