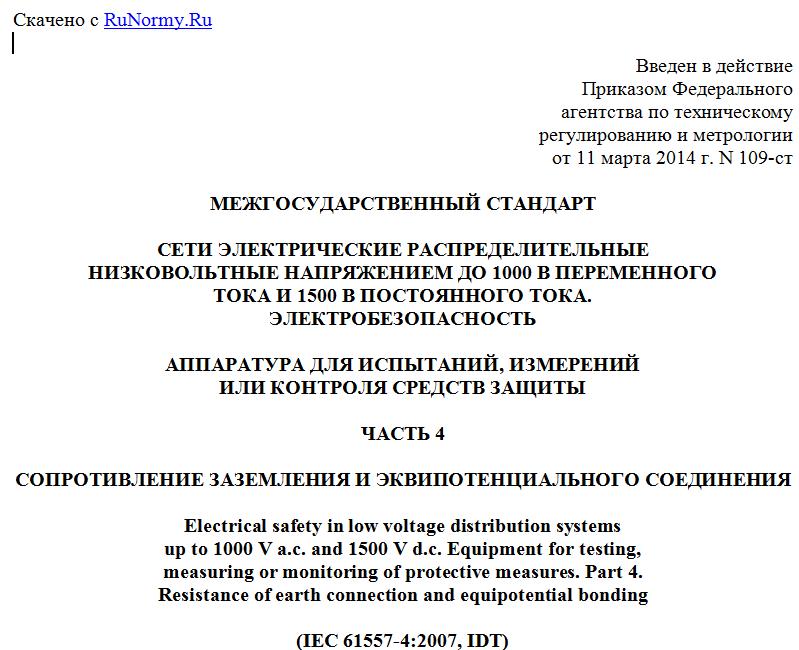

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 марта 2014 г. N 109-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЕТИ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ
НИЗКОВОЛЬТНЫЕ НАПРЯЖЕНИЕМ ДО 1000 В ПЕРЕМЕННОГО
ТОКА И 1500 В ПОСТОЯННОГО ТОКА.
ЭЛЕКТРОБЕЗОПАСНОСТЬ
АППАРАТУРА ДЛЯ ИСПЫТАНИЙ, ИЗМЕРЕНИЙ
ИЛИ КОНТРОЛЯ СРЕДСТВ ЗАЩИТЫ
ЧАСТЬ 4
СОПРОТИВЛЕНИЕ ЗАЗЕМЛЕНИЯ И ЭКВИПОТЕНЦИАЛЬНОГО СОЕДИНЕНИЯ
Electrical safety in low voltage distribution systems
up to 1000 V a.c. and 1500 V d.c. Equipment for testing,
measuring or monitoring of protective measures. Part 4.
Resistance of earth connection and equipotential bonding
(IEC 61557-4:2007, IDT)
ГОСТ IEC 61557-4-2013
МКС 17.220.20
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14.11.2013 N 44-2013, приложение N 24)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2014 г. N 109-ст межгосударственный стандарт ГОСТ IEC 61557-4-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 января 2015 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61557-4:2007 Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding (Электробезопасность низковольтных распределительных сетей напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытаний, измерений или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения).
В разделе "Нормативные ссылки" и тексте стандарта ссылка на международный стандарт актуализирована.
В стандарт внесено редакционное изменение: наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации и для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Международный стандарт разработан техническим комитетом IEC/TC 85 "Оборудование для измерения электрических и электромагнитных величин" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к приборам, предназначенным для измерения сопротивления заземляющих проводников, защитных заземляющих проводников и проводников эквипотенциального соединения, включая их соединительные элементы и зажимы, с индикацией измеренного значения сопротивления или индикацией достижения предельно допустимых значений сопротивления.
2. Нормативные ссылки
Для применения настоящего стандарта необходим следующий ссылочный стандарт. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 61557-1:2007 Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements (Электробезопасность низковольтных распределительных сетей напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования)
3. Термины и определения
В настоящем стандарте применяют термины с соответствующими определениями, установленные в IEC 61557-1.
4. Требования
Применяют требования, установленные в IEC 61557-1, а также следующие требования.
4.1 Измерительное напряжение может быть напряжением постоянного или переменного тока. Значение напряжения холостого хода должно быть не более 24 В и не менее 4 В.
4.2 Значение измерительного тока в пределах минимального диапазона измерения в соответствии с 4.4 должно быть не менее 0,2 А.
4.3 Измерительные приборы с использованием измерительного напряжения постоянного тока должны быть снабжены переключателем полярности напряжения или обеспечивать переключение полярности напряжения посредством коммутации испытательных проводников.
4.4 Диапазон измерения сопротивления, в пределах которого погрешность в рабочих условиях применения соответствует требованиям 4.6, должен включать в себя значения сопротивления в диапазоне от 0,2 до 2 Ом.
На приборе должен быть указан диапазон измерения сопротивления. В случае, когда результаты измерений представляются только в аналоговом виде, диапазон измерения сопротивления должен быть указан на шкале прибора.
4.5 Диапазон измерения сопротивления, указанный в соответствии с 4.4 на аналоговых измерительных приборах, должен охватывать не менее 50% длины шкалы прибора.
Цена деления на шкале прибора в пределах диапазона измерений должна быть не менее 0,5 мм на 0,1 Ом.
Разрешающая способность цифровых приборов должна быть не менее 0,1 Ом.
4.6 Максимальная приведенная погрешность в рабочих условиях применения в пределах диапазона измерений, указанного на измерительном приборе, должна быть не более +/- 30% измеренного значения и выражена в процентах нормирующего значения в соответствии с таблицей 1.
Таблица 1
Определение погрешности в рабочих условиях применения
Основная погрешность или влияющая величина Нормальные условия или заданный рабочий диапазон Обозначение вида погрешности Требование или испытание согласно соответствующему стандарту серии IEC 61557 Вид испытания
Основная погрешность Нормальные условия A IEC 61557-4, подраздел 6.1 R
Положение прибора Нормальное положение +/- 90° E1 IEC 61557-1, подраздел 4.2 R
Напряжение электропитания В пределах, установленных изготовителем E2 IEC 61557-1, подразделы 4.2, 4.3 R
Температура окружающего воздуха От 0 °C до 35 °C E3 IEC 61557-1, подраздел 4.2 T
Погрешность в рабочих условиях применения IEC 61557-4, подраздел 4.6 R
A - основная погрешность; En - дополнительная погрешность; R - приемо-сдаточное испытание; T - испытание типа;
Погрешность в рабочих условиях применения определяют при условиях эксплуатации, установленных в IEC 61557-1.
4.7 Если для коррекции смещения нуля прибора используют внешние резисторы, то это должно быть указано.
Коррекция смещения нуля прибора должна обеспечиваться при любом диапазоне или режиме измерений в течение всего времени, пока это смещение нуля наблюдается.
4.8 Приборы, в которых предусмотрена только индикация достижения предельно допустимых значений сопротивления, должны однозначно отображать достижение верхнего или нижнего предельно допустимых значений сопротивления.
4.9 Измерительный прибор должен выдерживать без повреждений, создающих опасность для пользователя, случайное подключение к напряжению, равному 120% номинального напряжения распределительной сети, на подключение к которой рассчитан прибор.
